Абсорбер на ваз 2114 – где находится и как поменять

(Last Updated On: 07.11.2023)

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных «Ладах», начиная с модели 2111. Они сильно отличаются от своих карбюраторных предшественников более сложным устройством системы питания. Она состоит из 2 подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одним из компонентов последней является адсорбер в ВАЗ-2114.

Сверху пластикового цилиндра помещается электромагнитный клапан, контролируемый блоком управления двигателя. Эта деталь съемная и крепится при помощи пластиковых защелок. Корпус клапана прямоугольный, и на нем присутствуют 2 штуцера (впускной и выпускной) и разъем для подключения ЭБДУ.

На штуцерах при помощи хомутов закреплены шланги. Входящий присоединен к гравитационному клапану и далее к сепаратору и баку с бензином. Выходящий соединяется узлом дроссельной заслонки.

Читайте также:  Безразборный ремонт двигателя и коробки, типичные неисправности Лада Гранта (Lada Granta)

Неисправности, симптомы и способы устранения

Неисправностей у адсорбера в ВАЗ-2114 из-за предельной простоты конструкции две: он засорился или не работает электромагнитный клапан. Если эта деталь сломалась, то в работе автомобиля могут появиться следующие проблемы:

• Неустойчивая работа двигателя на холостом ходу (плавают обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заткнуть его. Свечой, например. Если обороты двигателя не стали нормальными, то засорился адсорбер.
• При откручивании пробки бензобака слышится шипение или пары бензина выдавливают ее из заливной горловины.
• Плохой разгон из-за снижения давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается вакуум, мешающий работе топливной рампы. Также сильное разрежение может привести к тому, что бак будет сильно деформирован силой атмосферного давления.
• Отсутствие повторяющихся щелчков во время разгона.

Проверить работоспособность продувочного клапана можно следующим способом. К разъему питания (место присоединения проводов от ЭБУ) нужно подать напряжение 12 вольт. Например, при помощи 2 проводов, соединенных с «плюсом» и «минусом» аккумуляторной батареи. Если деталь исправна, то механизм откликнется щелчком. В противном случае элемент нуждается в замене.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Принцип действия

Итак, как выглядит процесс продувки адсорбера в ВАЗ 2114? При стоянке автомобиля бензин из бака, испаряясь, попадает сначала в сепаратор. Там часть паров превращается в жидкость и стекает обратно. Оставшееся газообразное топливо, двигаясь по магистрали, попадает в герметичный адсорбер. Активированный уголь впитывает в себя пары и держит их в себе до момента запуска двигателя.

При включении зажигания от контроллера, управляющего двигателем, к клапану подается напряжение и он открывается. Во время работы мотора наполнитель нагревается и высыхает, выделяя пары бензина обратно. Они под действием разрежения во впускном ресивере всасываются в двигатель вместе с основной порцией топлива.

Краткие сведения

Адсорбцией называется процесс поглощения одного вещества (более разреженного) другим (более плотным)

. При этом преобразования одних химических веществ в другие не происходит. Этот принцип находит применение в разнообразных сферах человеческой жизни – от медицины до промышленности.

В качестве веществ-поглотителей применяются:

• Содержащее углерод вещество органического происхождения, имеющее поры;
• Высушенный гель;
• Алюмосиликаты кальция и натрия;
• Различные минералы, встречающиеся в естественной среде.

Начиная со второго поколения экологического стандарта серии «Евро» все производимые автомобили должны иметь специальную емкость для поглощения бензиновых или дизельных паров. Европейские производители, пренебрегающие этими правилами, штрафуются. Зарубежные заводы-нарушители теряют европейский рынок.

Поглотитель представляет собой небольшую цилиндрическую емкость, расположенную под капотом автомобиля в непосредственной близости от двигателя.

Читайте также:  Удаление сажевых фильтров: для чего и как выполняется

Нередко автолюбители делают ошибку в написании слова «адсорбер»

, заменяя букву «д» на «б». Ошибочный вариант очень распространен, однако нормативным является все же
adsorber.

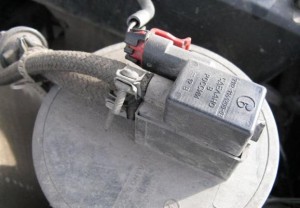

Диагностика клапана продувки адсорбера собственными силами

Если необходимо заменить всего лишь клапан адсорбера, то ехать в ближайшее СТО и подавно не имеет смысла. Это займет у вас не более 5 минут времени при условии наличия крестовой отвертки. Найти такой клапан можно практически в любом магазине автомобильных запчастей, где продаются запчасти для ВАЗ. Стоит, кстати, он недорого – не более 700 рублей. Вместе с клапаном рекомендуется заменить и датчик адсорбера, поскольку он управляет непосредственно клапаном. Однако менять его стоит при условии, если датчик издаёт посторонние шумы, напоминающие потрескивание. Причем порой возникают затруднения в тот момент, когда необходимо приобрести датчик адсорбера, поскольку не везде он продается.

Сначала необходимо продиагностировать клапан адсорбера на вопрос исправности. Для этого нам понадобится мультиметр и пара проводков. Перед проверкой необходимо освободить фиксатор и извлечь колодку жгута проводов от клапана продувки. Затем подключаем «минус» мультиметра к «массе». Включаем зажигание, проводим измерение напряжения на выводе «А» колодки проводов. Показания мультиметра не должны быть менее 12 Вольт. Если дисплей мультиметра показывает менее 12 Вольт или напряжение полностью отсутствует, то у вас, скорее всего, разряжен аккумулятор или неисправен ЭБУ.

Крестовой отверткой ослабляем хомут, который крепит трубку к клапану. Снимаем шланг с патрубка. При помощи отвертки снимаем клапан с адсорбера. Далее на выводы необходимо подать напряжение 12 Вольт от аккумулятора («+» – вывод «А», «-» – вывод «В»). После подачи напряжения клапан должен открыться, издав характерный щелчок. Если этого не произошло, то клапан подлежит замене.

Принцип работы адсорбера

Адсорбция — это процесс поглощения газообразных веществ твердыми или жидкими. Например, в первых противогазах применялись фильтры, в которых адсорбером был активированный уголь. В автомобиле сделано примерно то же, но немного сложнее. Цилиндрический пластиковый корпус адсорбера содержит специальный наполнитель, улавливающий пары бензина. Абсорбер ВАЗ 2114 не заканчивается только банкой с наполнителем, к нему подключены патрубки и клапаны.

На расход топлива абсорбер ВАЗ никак не влияет, он установлен только с целью повысить экологичность двигателя. Топливные пары по мере опустошения бензобака поднимаются к горловине и попадают в сепаратор. Там они снова переходят в жидкое состояние и возвращаются в бак. А та часть, которая не успела конденсироваться, попадает в адсорбер, заполненный тем самым активированным углем, поглощающим вредные газы. Происходит это при заглушенном двигателе.

Когда мотор работает, абсорбер ВАЗ продувается при помощи специального клапана, все газы сжигаются в выхлопной системе автомобиля. Что касается расхода горючего, то он меняется в незначительных пределах. Главная цель адсорбера — только в нейтрализации бензиновых паров. Это контейнер с активированным углем, снабженный подводящим и отводящим шлангами для бензиновых паров.

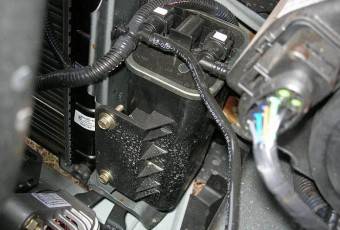

Зачем нужен адсорбер для ВАЗ 2114

Нужен ли адсорбер? Этот вопрос волнует многих владельцев тольяттинских автомобилей. Адсорбер ВАЗ 2114 появился после введения экологических норм Евро-3, которые потребовали установки на машинах устройств, позволяющих задерживать испаряющееся топливо, чтобы оно не попадало в атмосферу. Черный цилиндр, установленный на ВАЗ справа в углу моторного отсека возле радиатора, это и есть абсорбер ВАЗ 2114, устройство которого будет нами рассмотрено.

Адсорбер ВАЗ 2114 – что это такое и зачем нужна такая «дружба»?

После того, как появились автомобили, которые соответствуют стандарту экологической безопасности «Евро-3», автоконструкторы озадачились созданием устройства, способного задерживать углеводородные пары с целью исключения их выбросов в атмосферу.

Поэтому в топливной системе большинства машин, и отечественные автомобили, включая ВАЗ, не стали исключением, появилась деталь – адсорбер.

Что же это такое? Предлагаю рассмотреть данную деталь со всех возможных углов на примере отечественного автомобиля ВАЗ 2114.

Если осуществить дословный перевод слова адсорбер с английского языка, то в конечном итоге мы получим два похожих по смыслу значения – «поглощать», «амортизировать».

В чем же все-таки его необходимость? Адсорбирование – это процесс, при котором происходит поглощение газов как твердыми, так и жидкими телами.

В данном случае основным элементом, впитывающим пары отработанного топлива, является активированный уголь. Именно им и наполняют часть свободного пространства адсорбера.

В состав данной детали входит несколько конструктивных элементов:

• Адсорбер
• Клапан продувки
• Трубки адсорбера и клапана продувки
• Гравитационный клапан
• Передняя трубка паропровода
• Сепаратор паров
• Трубка слива топлива
• Несколько шлангов

Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров.

Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров, что осталась в виде газа, попадает в адсорбер, где поглощается при помощи адсорбента – активированного угля.

Читайте также:  Где находится реле бензонасоса ваз 2110: схема, фото

Стоит заметить, что весь описанный выше процесс протекает исключительно при выключенном двигателе. Иначе системе придется открывать электромагнитный клапан для продувки адсорбера. При этом пары бензина, образовавшиеся в топливном баке и не успевшие трансформироваться в жидкость, будут выдуваться по впускной трубе двигателя ВАЗ 2114 и сжигаться.

Подобный принцип работы подразумевает наличие сразу нескольких преимуществ:

1. Предотвращение загрязнения атмосферы вредными испарениями
2. Автомобиль во время движения поглощает меньше топлива (хоть уровень экономии не дотягивает и до 1-го процента, но при этом факт вещь упрямая – не сжигая пары бензина, двигателю требовалось бы большее количество топлива).

Засориться и прийти в негодность может даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основной признак неисправности адсорбера – наличие избыточного давления в топливном баке.

Причина этого – скопление излишнего количества топливных паров, которые не могут ни перейти в жидкое состояние, ни вывестись через адсорбер. Удостовериться в наличии в топливном баке избыточного давления топливных паров достаточно просто – необходимо лишь отвернуть крышку топливного бака и прислушаться, нет ли при открывании крышки шипения.

Если шипение имеется, то адсорбер пора менять, поскольку в топливном баке скапливается избыточное количество вредных паров.

Есть и другой способ определения неисправности в автомобилях ВАЗ. После прогрева двигателя выше температуры в 60 °С начинается существенное падение оборотов двигателя на холостом ходу. Кроме этого ваш автомобиль может совершенно внезапно заглохнуть во время движения без каких-либо определенных причин.

    Если что-то подобное происходило и с вашим автомобилем, то советуем проверить исправность адсорбера.

Сделать это можно следующим образом – отсоедините шланг, идущий к коллектору от клапана, и заглушите его на два-три дня.

Если беспокоящие вас симптомы не исчезли, а ваш любимый ВАЗ по-прежнему «играет» с оборотами, как ему заблагорассудится, то, скорее всего, вердикт один – засор адсорбера.

Несомненно, автомобиль как ездил, так и дальше проедет не один километр и при неисправном адсорбере, но при этом холостой ход у него будет плавать подобно синусоиде.

Однако заметим, что вовремя не устраненная неисправность адсорбера, или, по крайней мере, вовремя не выпущенные из топливного бака излишки топливных паров грозят «выстрелом» крышки топливного бака из горловины, а может быть, вам просто не удастся её открыть.

Поэтому проще заменить неисправную деталь, нежели постоянно опасаться несанкционированного «выстрела», поскольку никто не сможет предугадать, куда попадет улетевшая крышка топливного бака.

Замену данной детали в ВАЗ 2114 можно осуществить и на ближайшей к вам станции технического обслуживания, а можно и самостоятельно. Поскольку на все про все вами будет потрачено не более 20 минут, то замену адсорбера можно осуществить и собственноручно.

Итак, приступим. Сначала необходимо демонтировать заменяемую деталь.

Вначале освобождаем адсорбер от имеющихся крепежных деталей, затем отсоединяем шланг, который подает топливные пары к дросселю, а уж после этого провода и колодку.

Следующим шагом будет отсоединение продувного клапана и шланга выхода горючего от сепаратора. И в завершение откручиваем и извлекаем кронштейн (это не займет много времени, поскольку крепится он всего тремя болтами).

После успешного демонтажа отработавшего адсорбера приступаем к установке купленной детали. Самый длинный отрезок имеющегося резинового шланга присоединяется к трубке, через которую подаются топливные пары в продувной канал.

Меньшую часть шланга присоединяем к трубке забора от сепаратора. Теперь при помощи кронштейна устанавливаем адсорбер на законное место. Далее шланг подачи паров присоединяется к продувному каналу. Продувной канал в свою очередь монтируется на крышке двигателя.

Сюда же необходимо подключить и колодку с проводами. Между адсорбером и продувным каналом устанавливается резиновая трубка. Важно: трубка должна быть устойчива к воздействию бензина и моторного масла. Установка адсорбера произведена.

Все было сделано быстро, качественно и без привлечения сторонних специалистов.

Если необходимо заменить всего лишь клапан адсорбера, то ехать в ближайшее СТО и подавно не имеет смысла. Это займет у вас не более 5 минут времени при условии наличия крестовой отвертки. Найти такой клапан можно практически в любом магазине автомобильных запчастей, где продаются запчасти для ВАЗ.

Стоит, кстати, он недорого – не более 700 рублей. Вместе с клапаном рекомендуется заменить и датчик адсорбера, поскольку он управляет непосредственно клапаном. Однако менять его стоит при условии, если датчик издаёт посторонние шумы, напоминающие потрескивание.

Причем порой возникают затруднения в тот момент, когда необходимо приобрести датчик адсорбера, поскольку не везде он продается.

Сначала необходимо продиагностировать клапан адсорбера на вопрос исправности. Для этого нам понадобится мультиметр и пара проводков. Перед проверкой необходимо освободить фиксатор и извлечь колодку жгута проводов от клапана продувки. Затем подключаем «минус» мультиметра к «массе».

Включаем зажигание, проводим измерение напряжения на выводе «А» колодки проводов. Показания мультиметра не должны быть менее 12 Вольт. Если дисплей мультиметра показывает менее 12 Вольт или напряжение полностью отсутствует, то у вас, скорее всего, разряжен аккумулятор или неисправен ЭБУ.

Крестовой отверткой ослабляем хомут, который крепит трубку к клапану. Снимаем шланг с патрубка. При помощи отвертки снимаем клапан с адсорбера. Далее на выводы необходимо подать напряжение 12 Вольт от аккумулятора («+» – вывод «А», «-» – вывод «В»). После подачи напряжения клапан должен открыться, издав характерный щелчок. Если этого не произошло, то клапан подлежит замене.

Итак, начнем замену клапана адсорбера в ВАЗ 2114. Для начала обесточиваем автомобиль, сняв минусовую клемму с аккумуляторной батареи. Затем отсоединяется штекер от КПА.

Чтобы подобраться к клапану, нам необходимо немного освободить хомут входного патрубка, затем снять его с датчика массового расхода воздуха и отвести в сторону. Далее немного отгибаем крепление клапана, чтобы произвести беспрепятственный демонтаж.

Отводить крепление в сторону необходимо на расстояние, не превышающее 1 сантиметр.

После всех проделанных операций следует потянуть клапан вверх по пазам. На этом демонтаж клапана адсорбера еще не закончен. Осталось отсоединить подводящие штуцера. Вся проблема в том, что один из них отсоединяет очень просто, а вот со вторым, как правило, возникают трудности.

Загвоздка заключается в том, что подводящий штуцер фиксирует специальная защелка. Для её демонтажа требуется поддеть пластмассовые усики, а для этого необходимо утопить фиксатор (при этом штуцер должен быть приподнят немного вверх).

Демонтаж завершен, установка производится в обратной последовательности.

Итак, подведем небольшие итоги. Нам удалось выяснить зачем вообще необходим адсорбер в ВАЗ 2114 и каким образом его можно заменить, не прибегая к помощи специалистов. Данная деталь очень важна для автомобилей, отвечающих стандартам экологичности «Евро 3». Если из автомобиля ВАЗ 2114 убрать адсорбер, то уровень экологичности вашего автомобиля снизится до «Евро 2» или «Евро 1».

Источник: http://tuningkod.ru/chip-tuning/adsorber-vaz-2114-klapan-produvki-datchik.html

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

В прошивке ЭБУ постоянный подсос воздуха и поступление паров топлива учтены при формировании топливовоздушной смеси несмотря на то, что все это идет мимо датчика массового расхода воздуха, про причины неисправности которого можно узнать перейдя по ссылке.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

Маркировки старого и нового клапана должны совпадать.

1. Открыть капот и найти цилиндрическое устройство – адсорбер.
2. С аккумуляторной батареи снять минусовую клемму.
3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
4. Ослабить крепление клапана.
5. Штуцеры под защёлкой убрать и отсоединить шланги.
6. Извлечь клапан вместе с кронштейном из адсорбера.
7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Возможные неполадки в работе аппарата

Абсорбер ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может оказаться неисправным. Неполадки определяются непросто и зачастую только по второстепенным симптомам, например, повышению давления в топливном баке. Просто пары бензина из-за износа сепаратора остаются запертыми в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при отвинчивании крышки бака — раздается характерное шипение.

Иногда крышку бензобака просто выстреливает из горловины, значит, давление достигло критической степени и адсорбер надо срочно менять. При неполадках с адсорбером обороты мотора начинают скакать то вверх, то вниз. Многие автовладельцы пишут на форумах, что можно снять абсорбер ВАЗ и не мучиться. Но все не так просто, и лишних деталей в машинах никогда не бывает.

Одного удаления абсорбера мало, нужно подумать и о том, что делать с парами бензина, которые некуда станет выводить, и о том, что ЭБУ тоже, возможно, придется перенастроить. Ведь некоторые виды бортовых процессоров двигателя находят неисправность в продувке топливной системы и переводят мотор в аварийный режим, в котором нормально ездить не получится.

Что касается неисправностей, то проблемным местом этой адсорбирующей системы является продувочный клапан. Его можно отремонтировать своими руками. Понадобится лишь плоская отвертка, но при извлечении следует соблюдать осторожность. Дело в креплении клапана, зачастую оно бывает не металлическим, а пластиковым, его нетрудно сломать. Находится крепление на крышке двигателя. На самом клапане есть еще хомуты, тоже требующие аккуратного подхода. Снимаем их и достаем проблемную деталь.

Если в клапан подуть и при этом из него пойдет воздух, это означает стопроцентную неисправность. Нормальная деталь воздух пропускать не будет. Машина при неполадках с клапаном испытывает проблемы на горячем запуске двигателя, повышается потребление бензина. Если проблему не устранить, будет Check Engine и потеря нормальной динамики движения. Нарушение герметичности адсорбера и отказ клапана продувки могут стать причинами неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Итак, перейдем к ремонту клапана. В его верхней части расположен регулировочный винт, зафиксированный эпоксидной смолой. Вкручивайте винт до упора, считая обороты, чтобы можно было в случае чего вернуть клапан адсорбера в начальное положение. В штуцеры клапана можно капнуть немного промывочной жидкости для карбюратора. Затем продуваем его в открытом положении сжатым воздухом. Ремонт сделан.

Клапан тоже может изнашиваться от нагрева вблизи радиатора, и тут ему ничем не поможешь. Качество материала, из которого клапан адсорбера изготавливают, не самое лучшее. Решением может быть только замена либо изменение местоположения на более прохладное, например, поближе к самому адсорберу.

Для чего нужен адсорбер на ВАЗ-2114

Основное назначение подсистемы улавливания паров топлива и адсорбера как компонента этой системы – сделать автомобиль менее вредным для окружающей среды и для соответствия международным экологическим стандартам «Евро-2» и «Евро-3».

На технические характеристики ВАЗ-2114 адсорбер никак не влияет. Он предназначен для того, чтобы пары бензина не покидали пределы контуров системы питания. Эта мера позволяет немного эффективнее использовать запас топлива. Экономии, как при использовании принудительного холостого хода, не будет, но проехать 1-2 километра за время долгой эксплуатации можно.

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

• зажигание сигнала CHECK на панели приборов;
• определение ошибки РО441 в ходе тестирования;
• повышенный расход бензина;
• неустойчивая работа силового агрегата при движении;
• нестабильный холостой ход;
• увеличение содержания СО2;
• шипящий звук при отворачивании крышки бака (появилось разрежение);
• появление запаха топлива в салоне.

Замена клапана продувки адсорбера (КПА) на Лада Гранта своими силами

Конструкция и особенности карбюратора ока

Сегодняшняя статья будет посвящена системе улавливания топливных паров, а если точнее, то клапану продувки адсорбера. Вы узнаете, что такое клапан продувки адсорбера, для чего он предназначен, как понять, что клапан продувки вышел из строя, а также о том, как заменить КПА на Лада Гранта.

Немного теории…

Что такое клапан продувки адсорбера?

На самом деле тема довольно обширная и описывать принцип работы КПА, а также все тонкости системы вентиляции топливных паров, можно очень долго. Но так как основная идея моей сегодняшней статьи — это замена клапана продувки адсорбера своими руками, то теорию затрону лишь поверхностно.

В общем, по мере ужесточения экостандартов и требований международных ассоциаций к автопроизводителям, автомобили стали «обрастать» различными датчиками, контроллерами и целыми системами, главной задачей которых было — снизить уровень вредных выбросов в атмосферу. И если катализатор дожигает уже отработавшие газы и нейтрализует уровень вредного CO/CO2/CH/NO, то адсорбер борется с парами топлива.

Читайте также:  Низкий уровень сигнала датчика детонации нива шевроле

Адсорбер, о котором я уже когда-то рассказывал, представляет собой небольшую коробку или резервуар, заполненный мелким углем, который впитывает пары топлива, тем самым выполняя две функции — вентиляция и нейтрализация вредных испарений. Работа адсорбера крайне важна во время остановки двигателя, именно после того как вы заглушили мотор адсорбер начинает впитывать и нейтрализовать все испарения, поступающие из топливного бака.

Когда вы запускаете мотор в работу включается клапан продувки адсорбера. Он обеспечивает вентиляцию топливных паров, которые отводятся из адсорбера и поступают во впускной коллектор, где дожигаются в процессе работы двигателя. Таким образом происходит «продувка» адсорбера, его вентиляция, а также нейтрализация вредных испарений путем их дожигания

Более подробно о том, что такое адсорбер, о принципе его работы, а также основных неисправностях читайте в этой статье, если вам интересно можете полюбопытствовать, а мы перейдем к более важной теме

Появляется ошибка Р0441- «Некорректный расход воздуха через клапан продувки адсорбера»; Увеличивается расход топлива; Ухудшается динамика; Нестабильная работа двигателя на холостых.

Как проверить клапан продувки адсорбера Лада?

1. Снимаем КПА и подаем на выводы питание 12 В на выводы. Рабочий клапан должен щелкать, если никаких звуков и щелчков клапан не издает, скорее всего, он вышел из строя или проще говоря заклинил.
2. Второй способ проверки. Берем КПА и пробуем продуть его ртом, если продувается без проблем, то клапан не рабочий. Исправный клапан продувки без питания не получится продуть.

Замена клапана продувки адсорбера на Лада Гранта своими руками

В магазине покупаем новый КПА, а также два хомута маленьких и шланг подходящего диаметра, как правило подходит топливный шланг. Берем минимальный набор инструментов (отвертка, нож, пассатижи) и приступаем к работе, весь процесс отнимет у вас не более получаса времени.

1. Первое, что необходимо сделать — снять воздушную гофру с корпуса воздухана, для этого берем отвертку и ослабляем хомуты. Снимаем патрубок и под всем этим хозяйством находим наш клапан.

1. Отсоединяем крепление КПА и отключаем его питание, оно имеет колодку с фиксатором, на который нужно надавить. Затем отсоединим по очереди патрубки клапана адсорбера.
2. Один шланг тот, что из «дубового» пластика, одетый на штуцер можно просто срезать, снимать его не пытайтесь, даже если все удастся, то на новом клапане она будет держаться неплотно. Тем более у нас все предусмотрено и подготовлен новый патрубок. Если сильно хочется можно использовать герметик и попытаться им загерметизировать соединение старого шланга.

Снимаем все быстросъемные соединения и перекручиваем их на новый шланг

Сами шланги и разъемы важно не перепутать, чтобы не нарушить работу системы вентиляции

Собираем все в обратном порядке и крепим патрубок воздуховода на место. Далее заводим мотор и убеждаемся, что проблема исчезла. Ошибку лучше предварительно стереть.

На этом буду заканчивать, как видите ничего сложного. Замена клапана продувки адсорбера производится ненамного сложнее, чем так же замена воздушного фильтра. Пробуйте и у вас все обязательно получится. Если статья была для вас полезной, поделитесь ссылкой на нее со своими близкими, для этого скопируйте ссылку для социальных сетей или воспользуйтесь специальными кнопками, расположенными ниже. Буду также признателен если оставите содержательный комментарий. Всем пока и до новых встреч на ВАЗ Ремонт.

Фото отсюда: https://www.drive2.ru/l/8677844/, https://www.drive2.ru/l/7641808/

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.

Снятие и монтаж

Демонтаж детали проводится по следующему алгоритму:

Читайте также:  Распиновка ISO-разъема автомагнитолы: все про евроразъемы или еврофишки

Шаг 1. Отсоединить зажим от отрицательной клеммы аккумулятора и заблокировать колеса при помощи стояночного тормоза («поставить на ручник»).

Шаг 2. Снять провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. При помощи крестовой отвертки ослабить хомуты и снять шланги со штуцеров. Последние выполнены из пластика и легко ломаются.

Шаг 4. Поддеть отверткой с плоским жалом защелку на корпусе клапана и снять его.

Шаг 5. Ослабить хомут, фиксирующий корпус адсорбера и вытащить последний.

Шаг 6. Отвернуть со стороны расширительного бачка 3 гайки, крепящие передний амортизатор, и снять с них пластину, на которой крепится адсорбер. Этот шаг нужен только в случае полного устранения детали из системы питания.

Проверка клапана на месте

Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:

• отсоедините от КПА электрический разъем, отжав фиксатор колодки;
• с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
• включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Зачем на автомобиле установлен адсорбер? Это достаточно популярный вопрос у владельцев отечественных автомашин. Устройство появилось сразу после введения экологической нормы «Евро-3».

Сам по себе прибор – это черный цилиндр, который установлен в правом углу моторного отсека, рядом с радиатором. На самом деле это и есть адсорбер, принцип действия которого мы рассмотрим в данной статье.
