Не работает подсветка приборов ваз 2109

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

• самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
• выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
• устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Читайте также:  ВАЗ 2107 обогрев заднего стекла, где плюс и минус

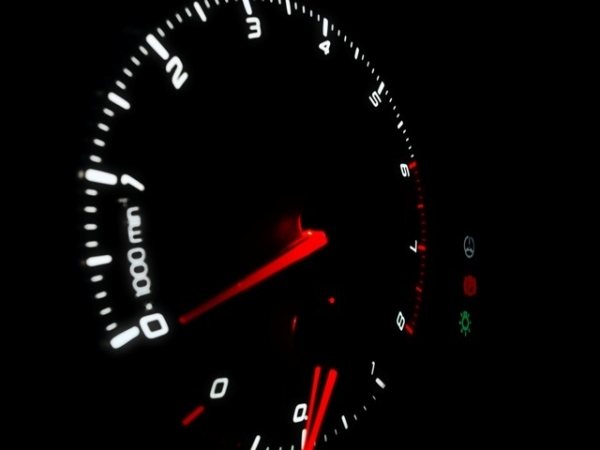

Куда пропала подсветка

Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

•

• Andrey08
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация : [ 0 | 0 ]

2 Ответ от maik 2009-12-16 19:38:20

•
• maik
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-25
• Сообщений: 187
• Репутация : [ 0 | 0 ]

3 Ответ от ils 2009-12-17 06:58:25

•

• ils
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-16
• Сообщений: 540
• Репутация : [ 0 | 0 ]

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

•

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация : [ 0 | 0 ]

5 Ответ от Andrey08 2009-12-17 09:37:00

•

• Andrey08
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация : [ 0 | 0 ]

6 Ответ от SokolOFF 2009-12-17 10:01:46

•

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация : [ 0 | 0 ]

7 Ответ от Andrey08 2009-12-17 10:45:48

•

• Andrey08
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация : [ 0 | 0 ]

8 Ответ от Syrnyk 2009-12-18 19:44:06 (2009-12-18 19:49:44 отредактировано Syrnyk)

•

• Syrnyk
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-06
• Сообщений: 11
• Репутация : [ 0 | 0 ]

9 Ответ от Рашпиль 2009-12-20 21:28:47

•

• Рашпиль
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-29
• Сообщений: 4
• Репутация : [ 0 | 0 ]

10 Ответ от Чепа 2010-01-01 15:14:47

•

• Чепа
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-09
• Сообщений: 317
• Репутация : [ 0 | 0 ]

11 Ответ от -TT- 2010-09-28 12:26:50

•

• -TT-
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-07-21
• Сообщений: 13
• Репутация : [ 0 | 0 ]

Сообщений 11

Чтобы отправить ответ, вы должны войти или зарегистрироваться

На сайте представлена справочная и техническая документация по ремонту и обсулуживанию, обзоры серийных и тюнигованных автомобилей, а также статьи и новости.
Сайт является клубом владельцев автомобилей ВАЗ линейка Samara: 2108, 2109, 21099, 2113, 2114, 2115.

Как определить неисправность

Индикаторной отвертки не было, в наличии имелся небольшой карманный фонарик и немного тонкой медной проволоки. Было принято решение, выявить перегоревший предохранитель в монтажном блоке способом прозвонки. Для данного способа диагностики, необходимо было:

1. разобрать фонарик;
2. разрезать один провод (в схеме фонарика);
3. нарастить к концам разрезанного провода небольшие два отрезка проводов (примерно такого же сечения);
4. замкнуть ключ фонарика (включить фонарик).

В итоге, получился прибор, изготовленный кустарным способом, — для прозвонки отдельных цепей и в частности, для прозвонки предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Вы конечно же поняли, как пользоваться таким «прибором» (берутся два провода с оголенными концами, которые в последствии соединяются с контактами предохранителя). Выведенные два провода от фонарика служат как-бы «щупами прибора», при замыкании которых, лампочка фонарика загорается.

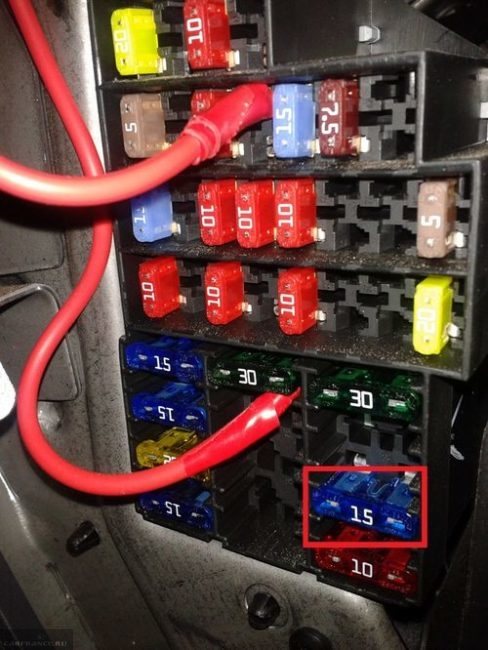

Перегоревший предохранитель впоследствии был найден (определен) в монтажном блоке, это предохранитель F10 на 7,5 А, который отвечает за освещение:

• приборов,
• подкапотного пространства

и номера автомобиля.

Запасного, такого же предохранителя в резерве не было и соответственно, возникает вопрос: Чем можно заменить предохранитель?

Чем можно заменить предохранитель

В сложившейся безвыходной ситуации пришлось установить вместо предохранителя, — отрезок медной тонкой проволоки, после чего, панель приборов и другие потребители тока стали исправно работать. Конечно же, это не лучший способ устранения неисправности, но тем не менее, после рыбалки мы благополучно доехали домой. По прибытию домой, водитель автомобиля установил исправный предохранитель соответствующей расцветки.

Замена предохранителя-на ваз 2115

Каждый предохранитель, который состоит в электрической схеме автомобиля, должен соответствовать своему номинальному значению по силе тока, что позволяет тем самым уберечь потребители тока для той или иной отдельной цепи от неисправности.

Варианты тюнинга панели

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Тюнинговый щиток, как известно, радует водительский глаз, поэтому данный вопрос актуален для многих автовладельцев.

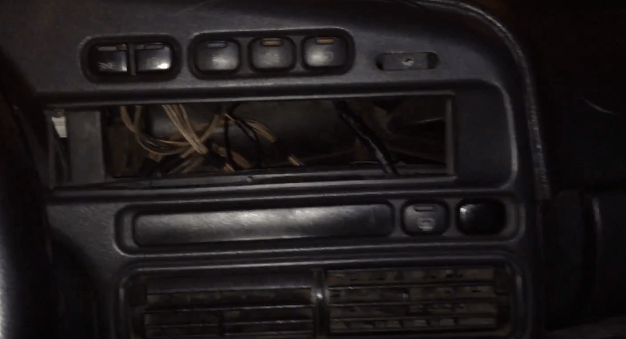

Демонтаж щитка

Чтобы осуществить тюнинг приборной панели, для начала нужно произвести снятие самой приборки.

Для этого необходимо только отсоединить восемь креплений, чтобы сделать это, можно использовать обычный нож:

• сначала отсоединяются крепления с водительской стороны;
• затем нужно разжать фиксаторы, расположенные там же, сверху;
• после этого можно отсоединить среднюю часть приборки;
• сама панель демонтируется (автор видео — Артем Воливач).

Распиновка приборной панели

В автомобилях ВАЗ 2109, 21099 могут использоваться низкие и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация щитка приборов и его распиновка, а также положение индикаторов будет разным. Ниже приведены фото и обозначения компонентов на приборных панелях с разными торпедами.

Фотогалерея «Обозначение индикаторов на приборках»

1. Распиновка и обозначение индикаторов приборки с низкой панелью

2. Распиновка и обозначение индикаторов приборки с высокой панелью

3. Распиновка и обозначение индикаторов приборки с «европанелью»

Пропала подсветка панели приборов, что делать?

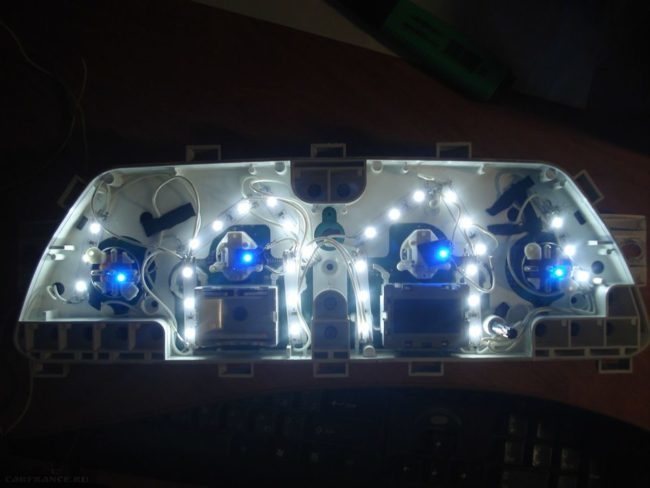

Лед-подстветка приборки

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Читайте также:  Коды ошибок Сузуки Гранд Витара: расшифровка, диагностика

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

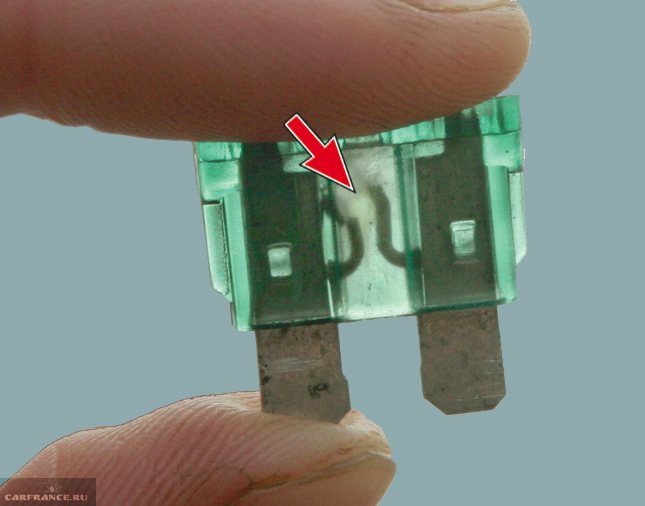

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

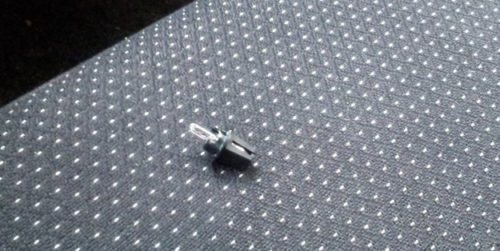

Лампочки

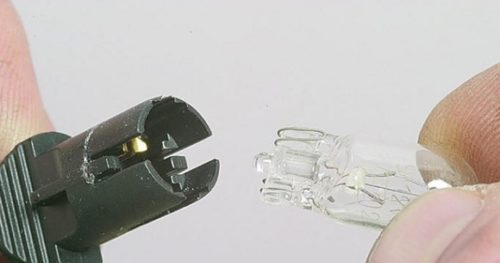

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

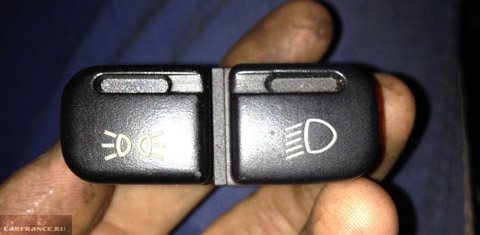

Кнопка включения подсветки и ближнего света.

Читайте также:  Реле поворотов щелкает а повороты не горят

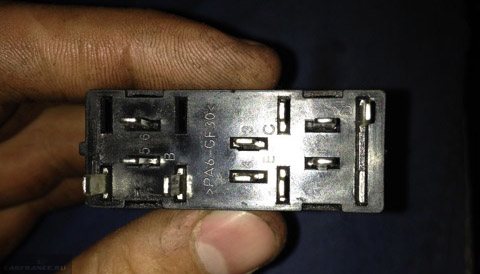

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

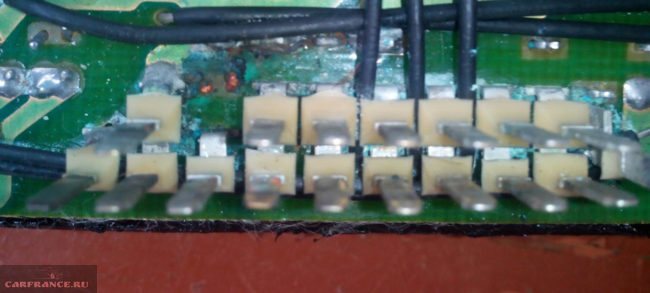

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

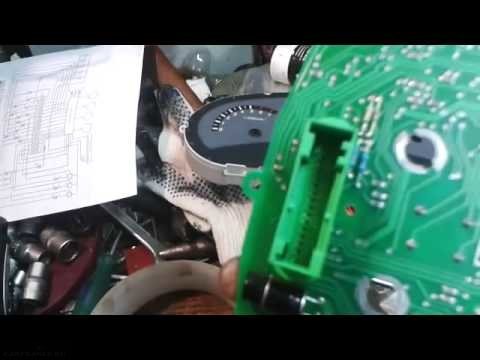

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!с(MISSING)лучаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

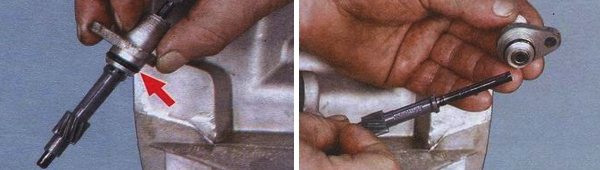

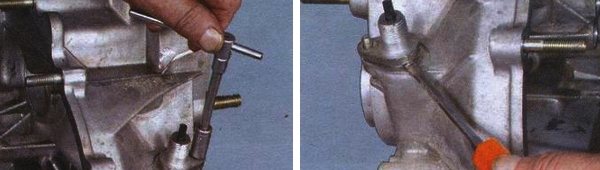

Видео «Инструкция по замене тросика спидометра на ВАЗ 2109»

Как отремонтировать спидометр на «девятке», если он перестал работать — наглядная инструкция по замене троса в домашних условиях приведена на видео ниже (автор ролика — Vladimir Edwin).

Подсветка панели приборов ВАЗ 2109 часто не устраивает водителей. Изменить цвет и ее яркость можно самостоятельно, не обращаясь за помощью в салон.

Чтобы усовершенствовать подсветку, нужно установить светодиоды вместо обычных лампочек накаливания. Их свечение намного ярче, кроме того, можно выбрать цвет подсветки на свое усмотрение: синий, зеленый, красный или белый. Это основные цвета, однако если поискать, то можно найти еще и светодиоды фиолетового цвета.

Замена лампочек или цоколя должна проводиться внимательно и аккуратно. Если владелец авто решил использовать светодиоды для подсветки кнопок, то необходимо приобрести лампочку с обычным цоколем. Пайка и специальный патрон нужны в том случае, если есть желание заменить подсветку комбинации приборов. Среди множества светодиодов есть и такие, которые имеют рассеянное или, наоборот, точечное свечение.

Эти эффекты достигаются при помощи конфигурации фокусирующей линзы. Более равномерная подсветка подойдет для освещения шкалы на панели приборов, а свет поярче — для пиктограммы кнопок. Особенности изменения конструкции должен учитывать каждый водитель, совершенствуя свое авто.

ВАЗ 21099 (карбюратор) мигание панели

#1 Николай1493760682

Author

Cообщений: 0

• Наверх
• Имя или Цитата

#2 Slaven

Пользователи

Cообщений: 152

• Имя: Владислав
• Город Ярославль

Очень мало вводных данных. Нужно искать причину где-то в проводке. Причем, вполне вероятно, что проблема совсем пустяковая, может где-то отходит масса, вот и получается такая гирлянда с последующей остановкой двигателя.

• Наверх
• Имя или Цитата

#3 Igor1957

Пользователи

Cообщений: 89

• Имя: Игорь
• Город Ростов-на-Дону

Больше всего похоже на то, что где-то или масса отходит или какой-то контакт, но я слоняюсь к тому, что отходит масса. Вот и стоит посмотреть сначала под приборкой, там несколько проводов на массу должно иди. Точное расположение я не подскажу, так как сам сейчас не помню.

• Наверх
• Имя или Цитата

#4 Anton

Пользователи

Cообщений: 4 834

было, хреновые броне провода пробивали, и касались разъема на трамблере, все мигало и глохла ))

• Наверх
• Имя или Цитата

#5 Tezipe

Пользователи

Cообщений: 112

• Имя: Андрей
• Город Новосибирск

Из-за ВВ проводов мигала приборка что ли?

Первый раз о таком слышу, если честно.

• Наверх
• Имя или Цитата

#6 Tiran90

Пользователи

Cообщений: 71

• Имя: Анатолий
• Город Владивосток

Где-то нет массы или на блоке предохранителей с разъемами проблема, скорее всего окислились. Вот поэтому так себя машина и ведет.

• Наверх
• Имя или Цитата

#7 Падик

Пользователи

Cообщений: 67

• Имя: Игорь
• Город Москва

ВАЗ 21099 (карбюратор) на кочках мигает панель и машина глохнет. Подскажите пожалуйста где искать причину?

Где-то масса гуляет — это 90%. Такое было у меня на 2108, как-то стала отходить масса, но вот не помню уже где. В итоге пришлось пересмотреть все косы массы и определился, что в ней проблема. Тоже мигала приборка, тоже глохла машина.

• Наверх
• Имя или Цитата

Читать еще:  Диаметр трубки омывателя лобового стекла

#8 VAZелин

Пользователи

Cообщений: 68

• Имя: Алексей
• Город Воронеж

Я вообще не могу понять взаимосвязи мигания приборки с тем, что машина глохнет. Это же где должна отходить масса?

• Наверх
• Имя или Цитата

#9 2109

Пользователи

Cообщений: 36

• Имя: Сергей
• Город Воронеж

ВАЗ 21099 (карбюратор) на кочках мигает панель и машина глохнет. Подскажите пожалуйста где искать причину?

Уж очень похоже на то, что где-то просто отходит масса. Потому что не может быть, чтобы машина глохла просто так.

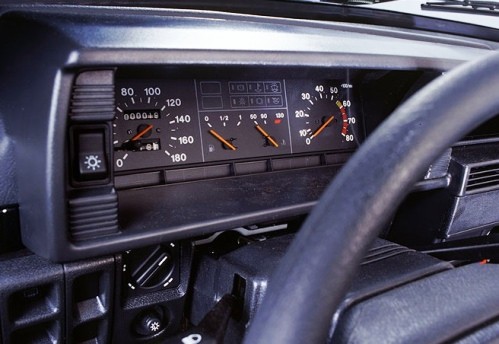

Почему не работают приборы ваз 2109

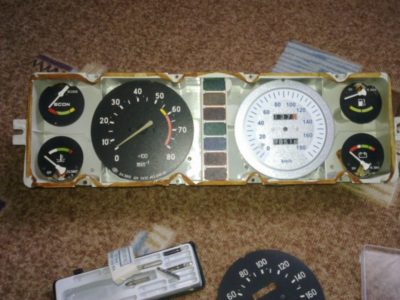

Щитков приборов устанавливаемых, на автомобиле ВАЗ 2109, может быть как минимум три варианта. Первая комбинация щитка приборов ставится на тех «девятках», где стоит низкая передняя панель. Вторая комбинация щитка приборов ставиться на «девятках» с высокой передней панелью. И последняя третья комбинация щитка приборов, которая уже является электронной, устанавливается на «девятках» с «европанелью».

На щитках приборов, которые ставятся на низкую панель, в автомобилях ВАЗ-2109, варианта, с полным отказом в работе всего щитка приборов, скорее всего не будет. Так как на этих щитках, спидометр и эконометр, имеют механический привод, и вероятность того что они откажут совместно с электрическими приборами и сигнальными лампами, очень мала. На щитке приборов с высокой панелью эконометр отсутствует, но спидометр также имеет механический тросовой привод.

Если все электрические приборы и контрольные лампы на всех трёх вариантах щитков перестали работать, то в первую очередь необходимо открыть капот, затем отстегнуть крышку монтажного блока и посмотреть, цел ли предохранитель, через который идёт питание на щиток приборов. Маркировка предохранителей находится на внутренней части крышки монтажного блока. В зависимости от того, какого года выпуска автомобиль и какая комбинация приборов на нём стоит, проверять нужно предохранитель обозначенный как F5 или F16.

Если предохранитель цел и контакты его не окислены, то дальше нужно посмотреть поступает ли питание на щиток приборов. Сделать это можно с помощью контрольной лампы при включенном зажигании. Отсоединяете разъём Х4 на монтажном блоке и на контакте № 3 проверяете есть ли напряжение. Дело в том, что монтажный блок на девятках будет во время дождя всегда мокрым, не зря это место водители называют болотом, и из-за этого часто происходит окисление контактов в колодках, что приводит к отказам в работе электрики. Иногда окисляются не только контакты, но и плата монтажного блока.

Если водителю, в выше перечисленных местах, найти неисправность не удалось, придётся снимать щиток приборов и проверять состояние контактов в двух колодках, а также надёжность соединения массового провода, но это уже более кропотливая работа.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

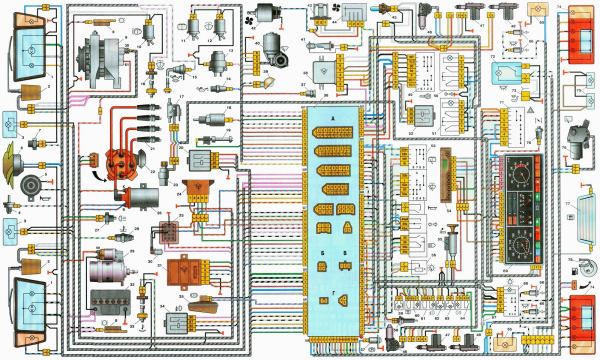

Ваз 2109 неисправности с электрикой и их устранение

Неисправности с электрикой На Ваз 2109 неисправности с электрикой возникают со временем. Опытный автомобилист должен уметь с этими проблемами справляться. Желательно, чтобы он самостоятельно устранял на Ваз 21093і неисправности, электрооборудование проверял и делал соответствующие выводы. В этой статье мы попытаемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

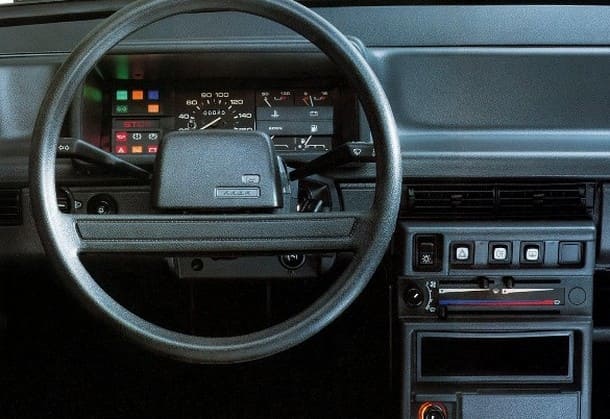

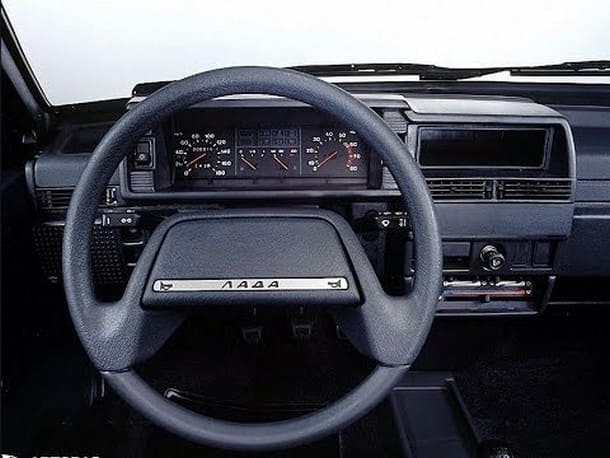

Высокая и низкая панель ВАЗ 2109 — разница

В зависимости от года и модификации машины, применимы две разновидности приборок. Первой считается низкая панель, используемая преимущественно на карбюраторных девятках и модификациях с инжектором.

Более продвинутая версия поставлялась на рынок в последние годы выпуска. Здесь имеется все обозначения, используемые изначально и добавлено несколько индикаторов инжекторной системы питания двигателя. Торпедо более современно выглядит, что делает ее привлекательной для автолюбителей.

Читайте также:  Тюнинг приборной панели ваз 2107 своими руками

↑ Положения ключа зажигания в замке

В замке зажигания ключ может занимать следующие положения:

• 0 — все потребители выключены. Ключ не вынимается. Рулевое управление не заперто;
• I — включено зажигание. Ключ не вынимается. Рулевое управление не заперто;
• II — включено зажигание и стартер. Ключ поворачивается до отказа по часовой стрелке, преодолевая усилие пружины. Рулевое управление не заперто. В таком положении ключ не фиксируется — для работы стартера его надо удерживать рукой. Сразу после пуска двигателя ключ следует отпустить, и он под действием возвратной пружины вернется в положение I. В выключатель зажигания встроено устройство блокировки, которое не даст включить стартер при работающем двигателе. Вы можете опять повернуть ключ в положение II лишь после того, как вернете ключ в положение 0;
• III — зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заперто. Чтобы выключить противоугонное устройство, вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение 0.

Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

Разобранная приборная панель

Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

• Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
• Разъемы окислились;
• Электропроводка имеет неисправности, в цепи возникли дефекты;
• Блок предохранителей перестал работать;
• На общей контактной плате появились повреждения;
• Система габаритов повреждена;
• Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Схема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

• Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
• Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
• Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
• Отключите колодку жгута проводов от прикуривателя;
• С рычага снимите рукоятку;
• Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
• Открутите болты фиксации кронштейна колодки руля;
• Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
• Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
• Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводки

Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель	Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея)	80 рублей — пара
Светодиодный модуль повышенной яркости SMD	20 рублей

Источник: https://auto-self.ru/ne-gorit-podsvetka-paneli-priborov-vaz-2114-remont-svoimi-rukami/

ПОРЯДОК ДЕЙСТВИЙ

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

• Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
• Поддеваем корпус привода плоской отверткой (как на фото ниже)
• Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
• Затем проверяем исправность его
• Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
• Если паз не проворачивается – тогда заменяем привод спидометра
• Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
• А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
• Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
• Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

• Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
• Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

• С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

Читайте также:  Какой генератор лучше поставить на ваз 2106

• Теперь мы можем снять и ведомую шестерню
• Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

• Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
• Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
• Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
• Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
• Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
• Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Лампы щитка приборов ВАЗ 2108, 2109, 21099

На щитке комбинации приборов передней панели автомобилей ВАЗ 2108, 2109, 21099 имеется большое количество различных контрольных ламп и сигнализаторов. Рассмотрим их значки, описание и назначение.

Контрольные лампы и сигнализаторы

Контрольная лампа включения габаритного света

Загорается при включенных габаритных огнях во всех фарах автомобиля. Цвет зеленый.

Контрольная лампа включения заднего противотуманного света

Загорается при включении противотуманных фонарей в задней части автомобиля. Цвет оранжевый.

Контрольная лампа включения дальнего света фар

Загорается при включенном дальнем свете в передних блок-фарах. Цвет синий.

Контрольная лампа указателей поворота

Загорается мигающим светом при включении указателей поворотов на ту или иную сторону автомобиля. Цвет зеленый. При выходе из строя одной из лампочек в указателях поворота мигает с удвоенной частотой. На щитке приборов высокой панели это две лампы и разные две стрелки на правый и левый борт.

Контрольная лампа включения обогрева заднего стекла

Загорается при включении обогрева заднего стекла. Цвет оранжевый.

Читайте также:  Замена салонного фильтра ваз 2107 инжектор

Контрольная лампа включения габаритных огней

Загорается при нажатии на клавишу выключателя наружного освещения и включении габаритных огней. Цвет зеленый.

Табло STOP

Табло STOP загорается при возникновении неисправности в жизненно важных системах автомобиля, движение в таком случае запрещено:

— упало давление в системе смазки (плюс загорается лампа, указывающая на недостаточное давление масла);

— упал уровень тормозной жидкости в бачке (плюс загорается лампа, указывающая на не герметичность тормозной системы);

— поднят рычаг стояночного тормоза (плюс загорается лампа, сигнализирующая о блокировке колес автомобиля).

— выход из строя ламп стоп-сигналов в задних фонарях или отказ габаритных огней (плюс загорается сигнализатор выхода из строя стоп-сигналов и габаритных огней). Цвет красный.

Табло TEST

Табло TEST загорается при выполнении самотестирования сигнализаторов для контроля их исправности. Цвет оранжевый.

Контрольная лампа недостаточного давления в системе смазки

Загорается при падении давления масла ниже критического в системе смазки двигателя автомобиля. Цвет красный.

Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается при падении уровня тормозной жидкости в бачке на главном тормозном цилиндре ниже отметки MIN, а также при поднятии рычага стояночного тормоза для контроля исправности. Цвет красный.

Контрольная лампа включения стояночного тормоза

Читайте также:  Замена салонного фильтра ВАЗ 2110, пошаговая инструкция

Загорается при поднятии ручника. Цвет красный.

Контрольная лампа включения аварийной сигнализации

Загорается мигающим светом после нажатия на кнопку включения аварийной сигнализации. Цвет красный.

Контрольная лампа прикрытия воздушной заслонки карбюратора

Загорается при вытянутой на себя рукоятке «подсоса». Цвет оранжевый.

Контрольная лампа заряда аккумуляторной батареи

Загорается после включения зажигания и гаснет после пуска двигателя, сигнализируя таким образом, что зарядка пошла. Цвет красный.

Контрольная лампа GHECK ENGINE

Контрольная лампа GHECK ENGINE загорается при появлении неисправности в системе управления на автомобилях ВАЗ 2108, 2109, 21099 с впрысковыми двигателями. Цвет красный.

Контрольная лампа резерва топлива

Загорается при падении уровня топлива в бензобаке (6-8 л.). Цвет оранжевый.

Сигнализатор незакрытых дверей

Загорается если какая-либо дверь автомобиля не закрыта. Цвет красный.

Сигнализатор не пристегнутых ремней безопасности

Загорается если не пристегнут один из ремней безопасности.

Не работает приборка ВАЗ 2109

Если перестал функционировать щиток на девятке, рекомендуется проверить следующие системы.

1. Предохранитель. Плавкая вставка нередко перегорает по причине скачков напряжения или попадания влаги.
2. Окисление колодок или повреждение проводки. Следует почистить все клеммы и проверить целостность изоляции проводки.
3. Если все предыдущие процедуры не принесли результатов, следует снять панель с машины и проверить ее состояние.

Сколько стоит новый щиток

Обойдется автолюбителю примерно в 10000 рублей. Если воспользоваться услугами авторазборок, здесь можно подобрать вполне функциональный щиток за пол цены.

Сообщений 11

1 Тема от Andrey08 2009-12-16 13:01:12

• Andrey08
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация : [ 0 | 0 ]

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок)

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

2 Ответ от maik 2009-12-16 19:38:20

• maik
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-25
• Сообщений: 187
• Репутация : [ 0 | 0 ]

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

У моего знакомого ваз 21099 инжектор.

Читайте также:  Почему появляется стук в передней подвеске Лады Калины

И недавно приключилось следующее: перестала работать вся приборка (спидометр, тахометр и т.д), не пашут дворники, паваротники. фары вроде зажигаются

Сегодня говорил с ним, мол утром все нормально заработало, а днем прям на ходу разом вырубилось.

Я ему посоветовал обратить внимание на блок предохранителей (мол морозы ударили. конденсат образуется или он просто намок)

Хотелось бы услышать ваше мнение, что бы думаете по этому поводу? мб у кого случалось такое.

можно также проверить массу на приборку . ( масса это сила ))) от нее все беды .

3 Ответ от ils 2009-12-17 06:58:25

• ils
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-06-16
• Сообщений: 540
• Репутация : [ 0 | 0 ]

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Согласен с maik-ом — скорее всего масса отошла. Крепится оная под торпедой сверху над местом где рулевой вал прикручивается к кузову. Второе место — реле от замка зажигания. Я видел двух видов такие релюшки — на одних есть язычок, который надо к кузову прикрутить(в подкапотном пространстве такая стоит — реле стартера кажись), на вторых выведен черный провод — он должен на кузов идти куда-нибудь. На сваей проверял — как только масса пропадала с этой релюшки — вся приборка умирала, дворники тоже не пахали.

4 Ответ от SokolOFF 2009-12-17 08:38:33 (2009-12-17 08:42:23 отредактировано SokolOFF)

• SokolOFF
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-25
• Сообщений: 624
• Репутация : [ 0 | 0 ]

Re: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Судя по количеству всего и сразу, смею предположить:

-контактная группа замка зажигания

-банально вылетела одна из колодок (вродь красная) из блока со стороны салона

-залитый блок тоже вариант

ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Кстати, еще вопрос ща вспомнил: «фары» именно ФАРЫ (ближний,дальний) или габариты? И, машина вообще заводится? просто если габариты горят, но машина не заводится, то 90% реле зажигания либо контактная группа (или их проводка). У меня был такой случай.

5 Ответ от Andrey08 2009-12-17 09:37:00

• Andrey08
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-11
• Сообщений: 91
• Репутация : [ 0 | 0 ]
