Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

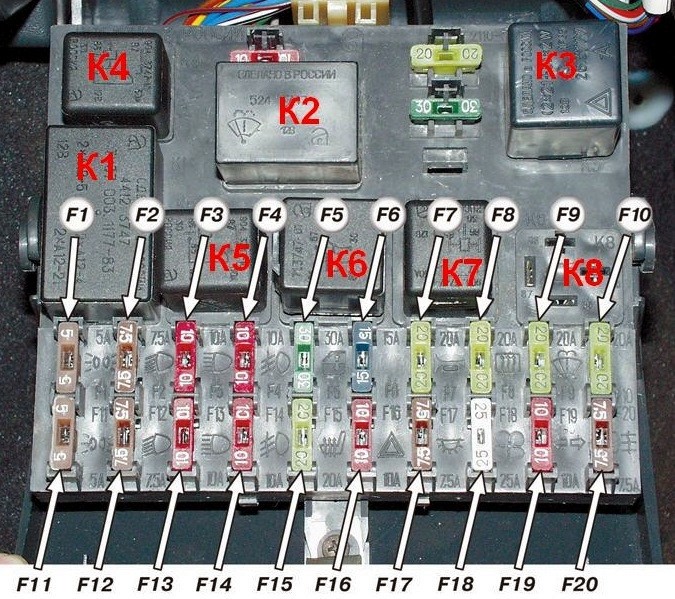

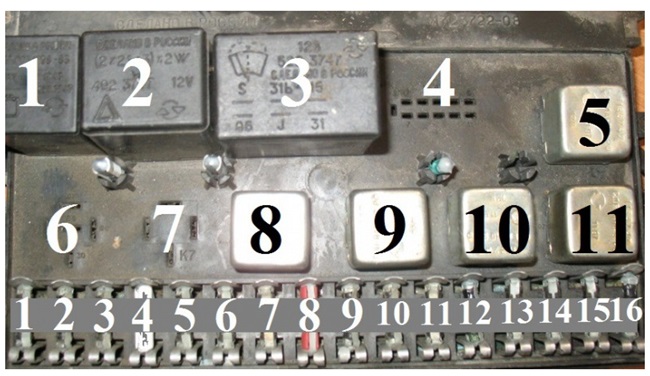

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

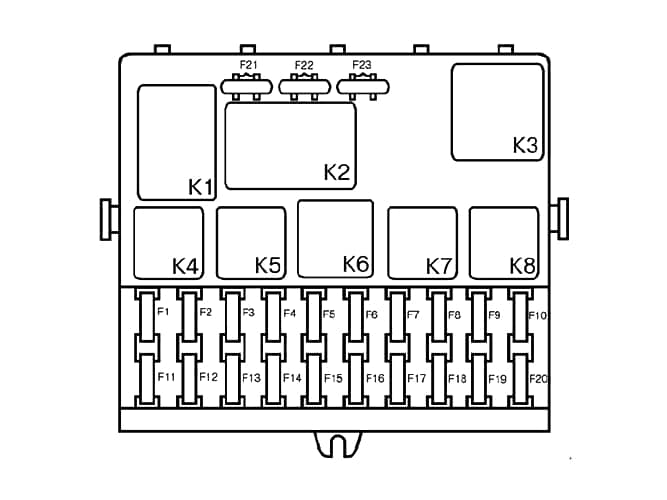

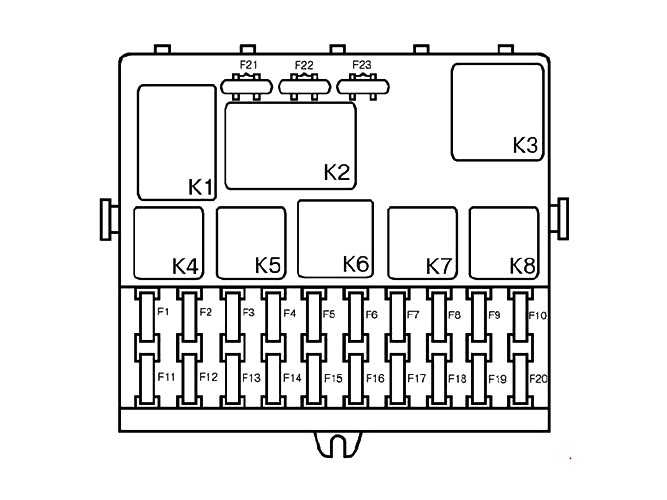

Схема Вариант 2

Блок 2110 — 3722010

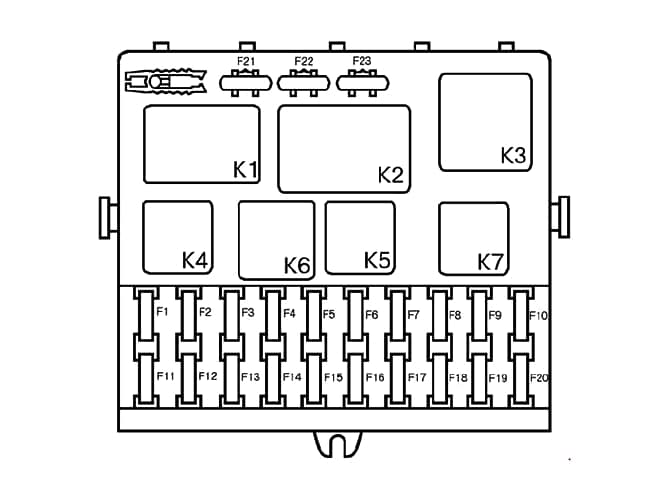

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F1	5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2	7,5А Левая фара (ближний свет)
F3	10А Левая фара (дальний свет)
F4	10А Правая противотуманная фара
F5	30А Электродвигатели стекло подъёмников дверей
F6	15А Переносная лампа
F7	20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20А Резервный
F11	5А Лампы габаритного света правого борта
F12	7,5А Правая фара (ближний свет)
F13	10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	20А Электро обогрев сидений. Блокировка замка багажника
F16	10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F18	25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5А Лампы задних противотуманных фонарей

 За работу прикуривателя отвечает предохранитель номер 18 на 25А.

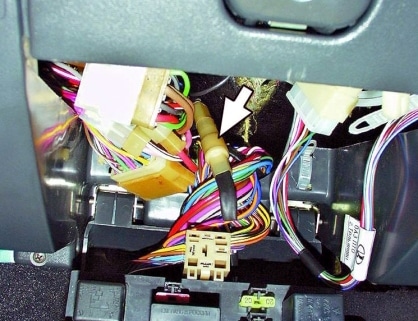

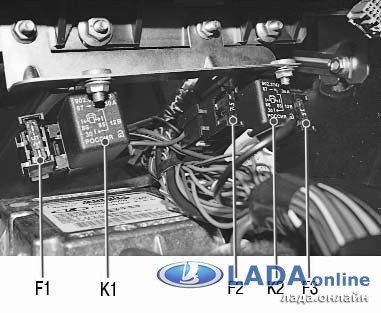

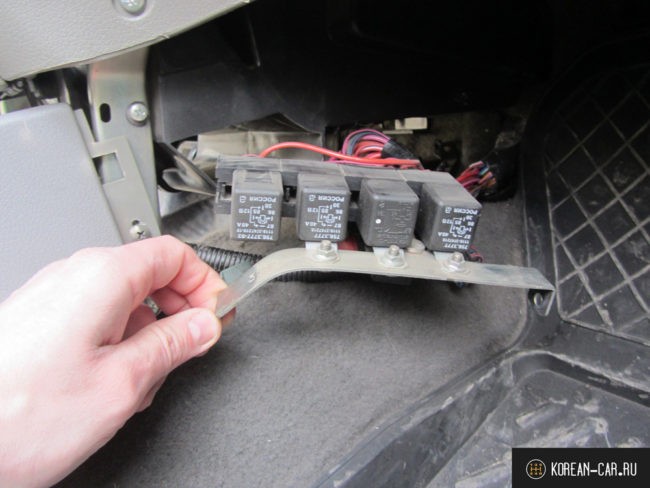

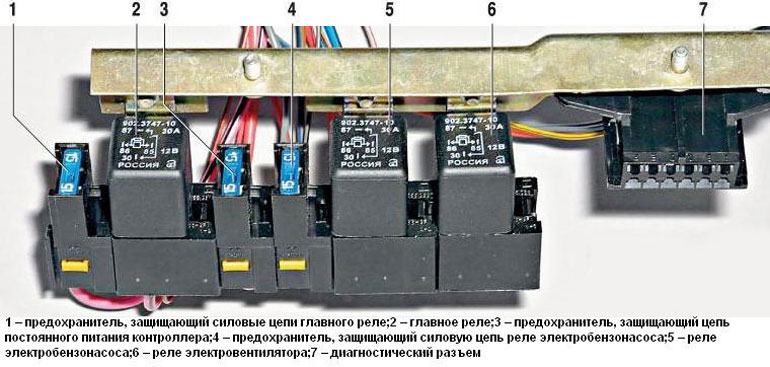

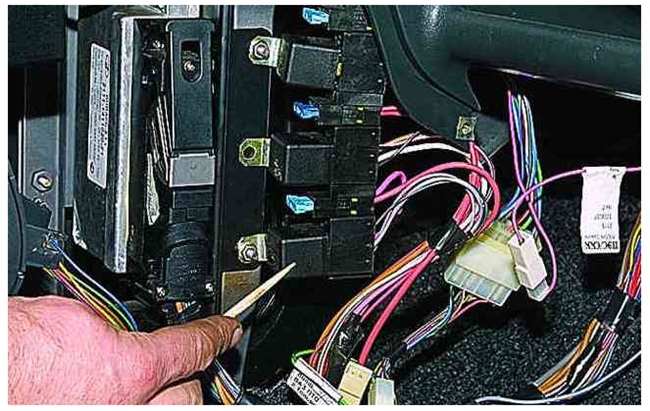

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

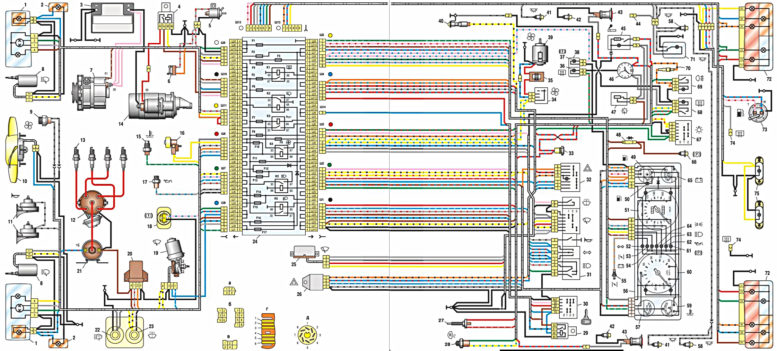

Электро схема блока

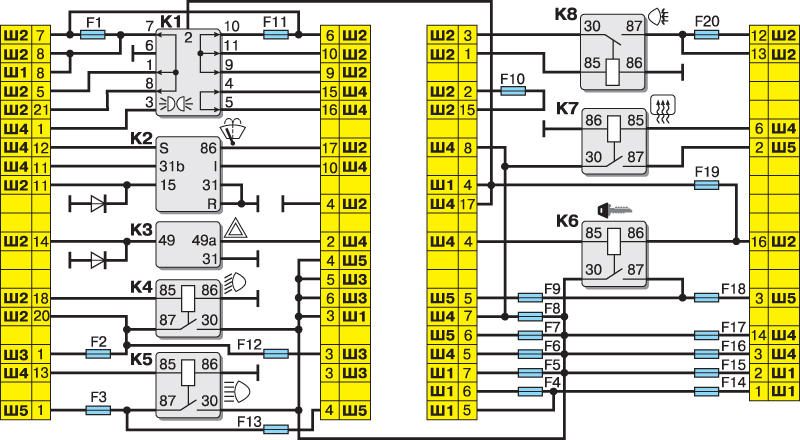

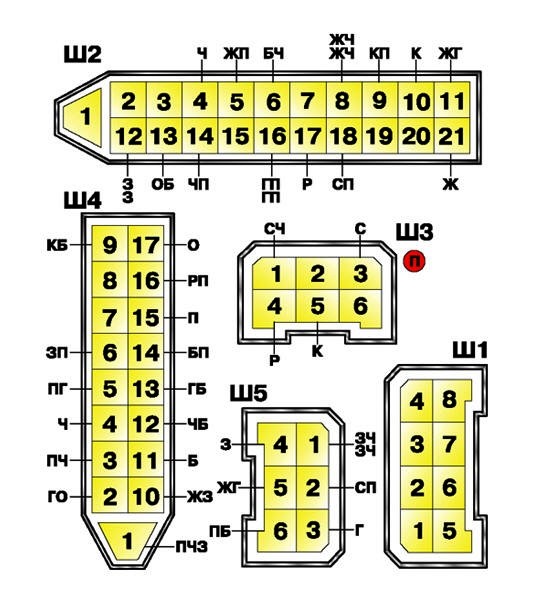

Схема соединений

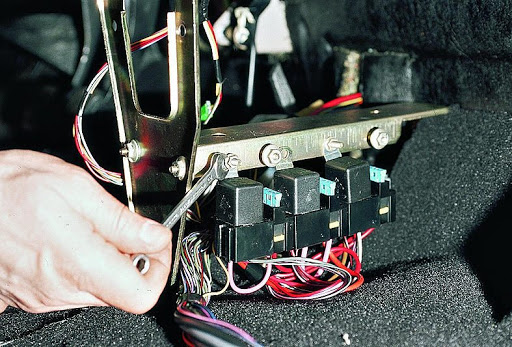

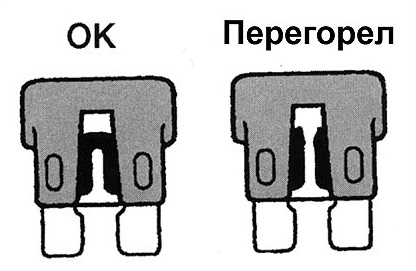

Процесс снятия и замены

Для замены потребуются пассатижи с тонкими губками или пластмассовый пинцет.

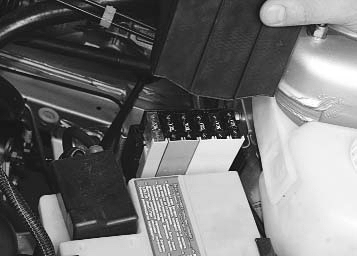

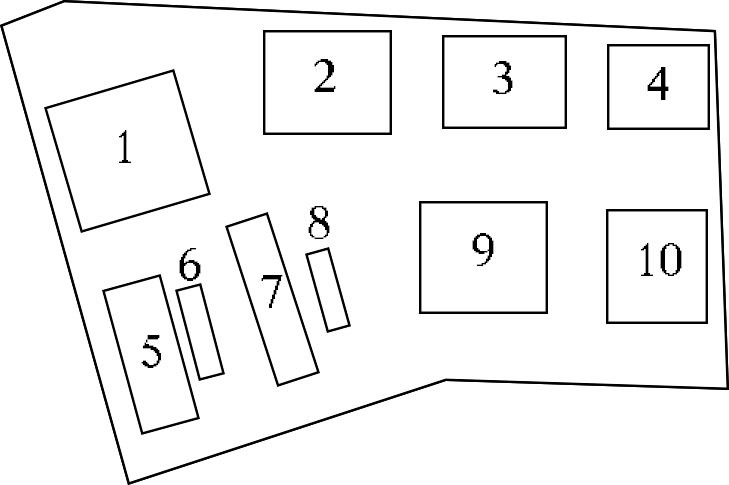

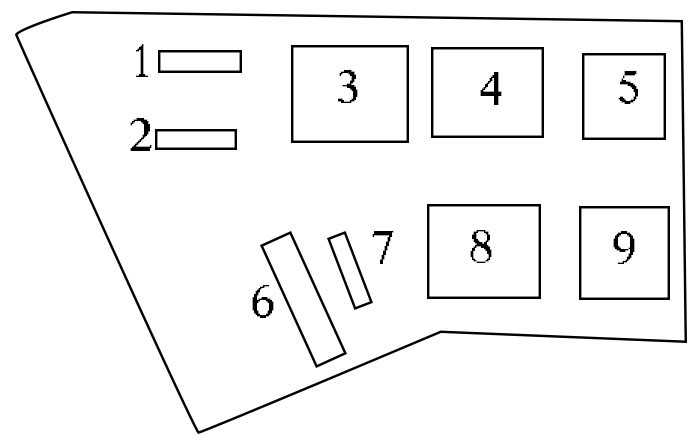

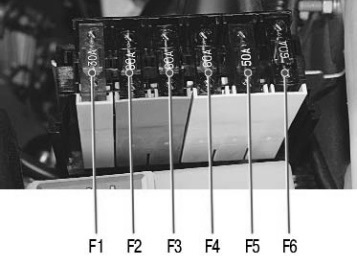

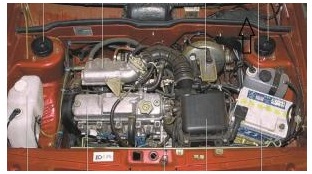

Под капотом

Для этого нужно:

1. Отключить зажигание и открыть капот.

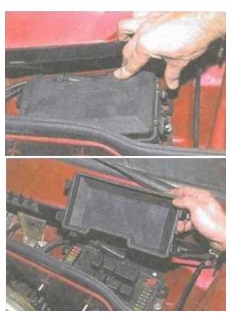

2. Открыть подкапотный блок предохранителей LADA Granta, потянув его крышку вверх.
3. Вытащить перегоревший предохранитель пассатижами.
4. Установить новый элемент и проверить работу прибора, который он защищает. Если предохранитель перегорел при его включении, то где-то в цепи есть короткое замыкание и необходимо устранить его причину.

Работа

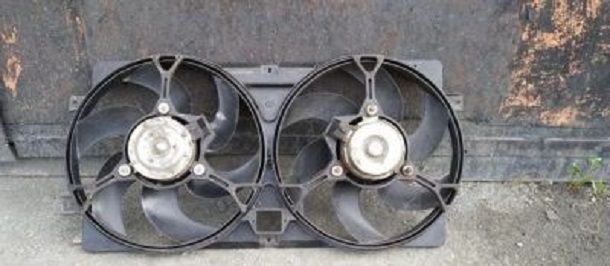

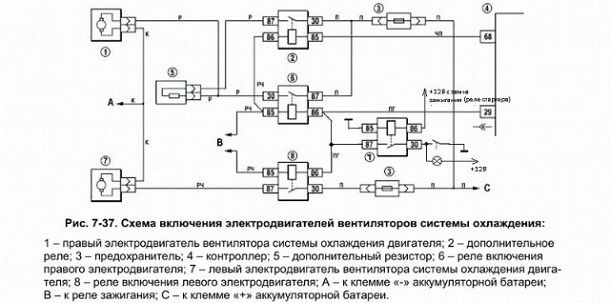

Система охлаждения Шнивы имеет два элемента активного охлаждения. Здесь имеется вентилятор радиатора печки и основного теплообменника. Последующая информация актуальна для машин 2010 и других годов выпуска.

За правильную, стабильную работу устройств отвечают предохранители. Плавкие вставки обезопасят устройство от скачков напряжения и короткого замыкания.

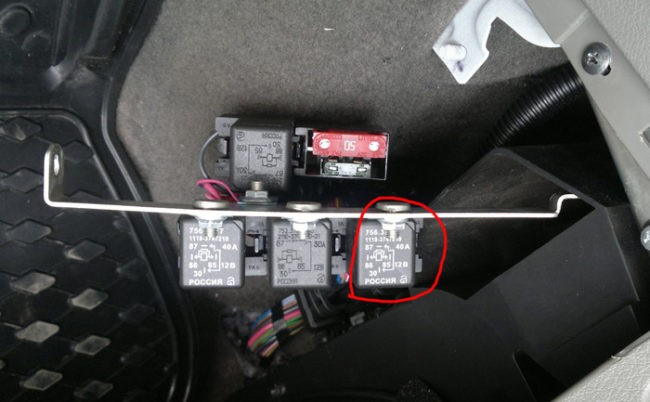

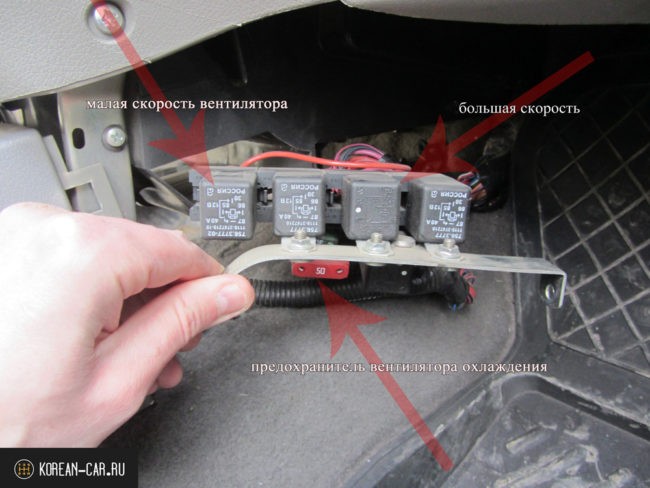

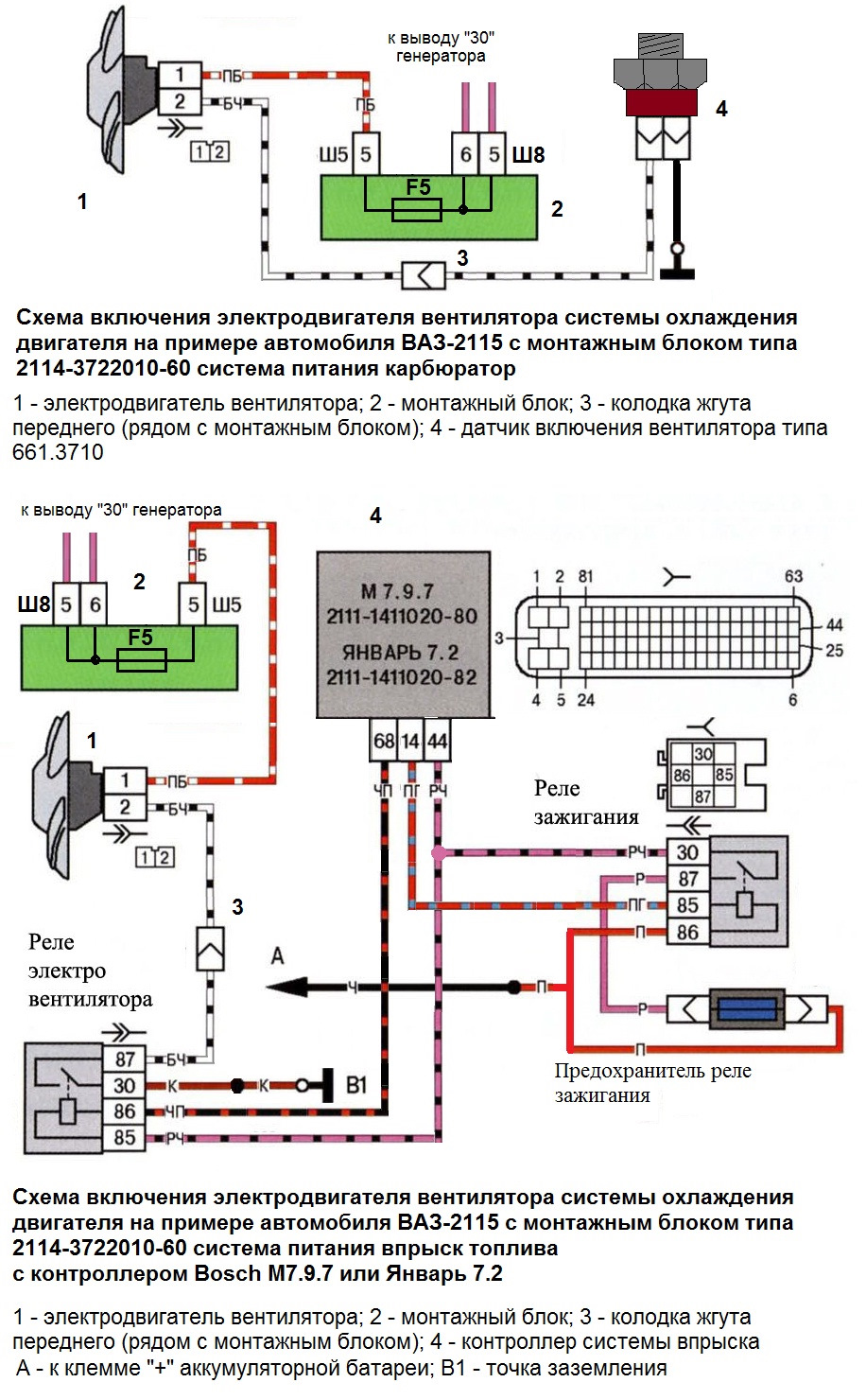

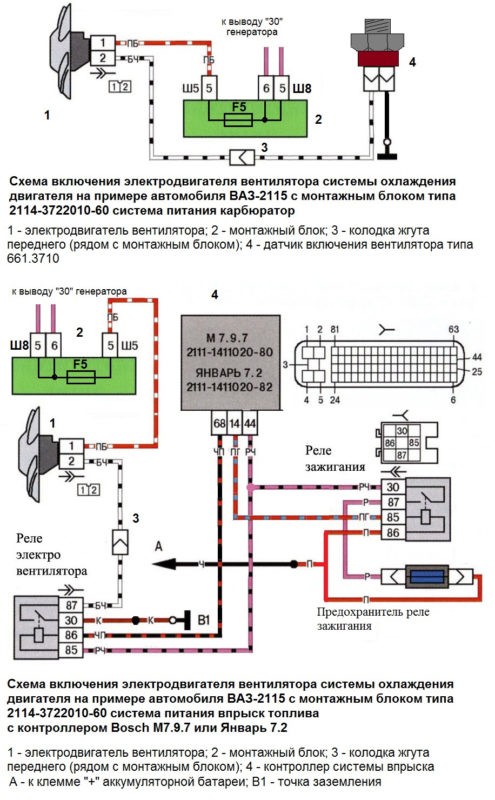

Предохранитель вентилятора Шнивы: где стоит

Расположены в непосредственной близости от соответствующих реле. Вставка печки находится в основном монтажном блоке под номером F18. Предохранитель на 25 Ампер защищает несколько цепей одновременно.

ЧТО ДЕЛАТЬ, ЕСЛИ ЭЛЕКТРОВЕНТИЛЯТОР РАБОТАЕТ ПОСТОЯННО?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

1. возникло замыкание в электроцепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчик;
4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

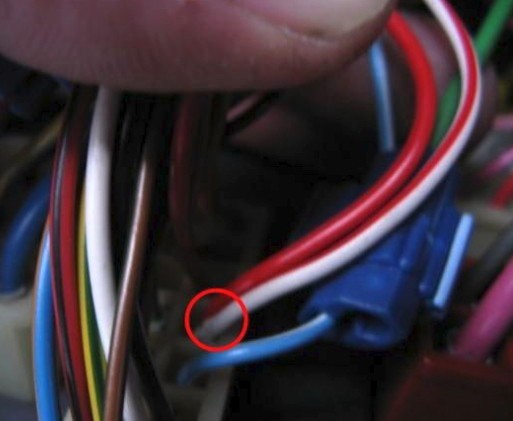

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

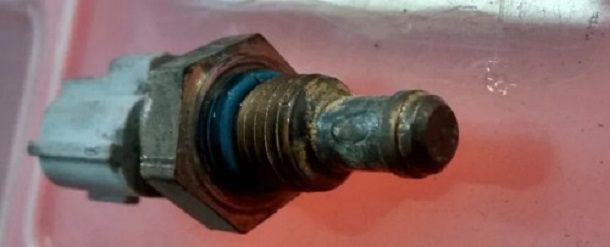

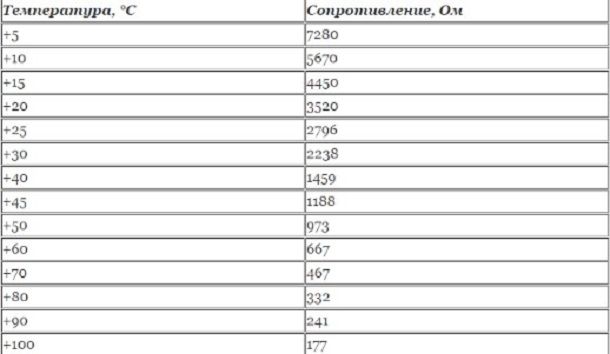

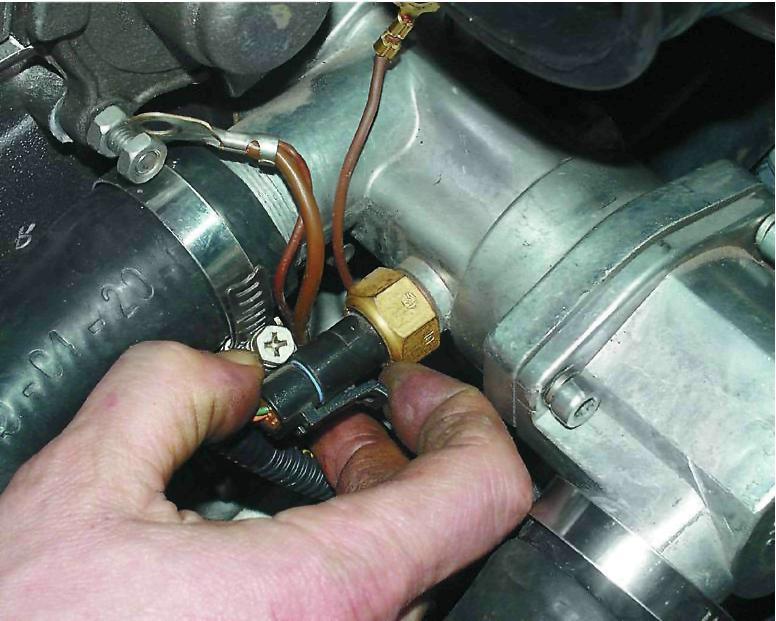

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

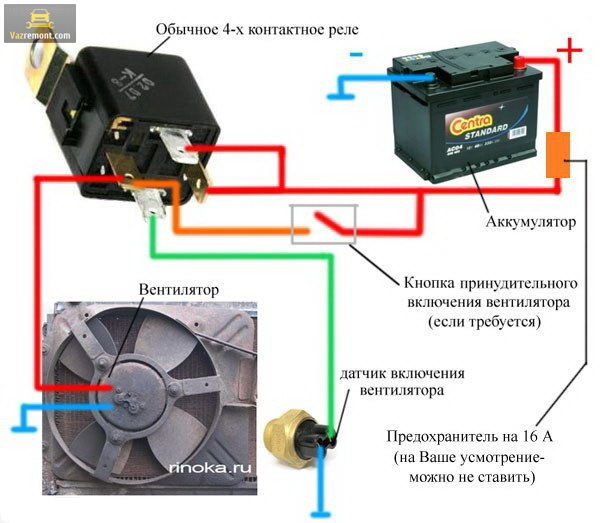

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

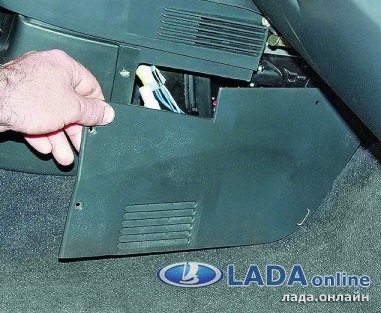

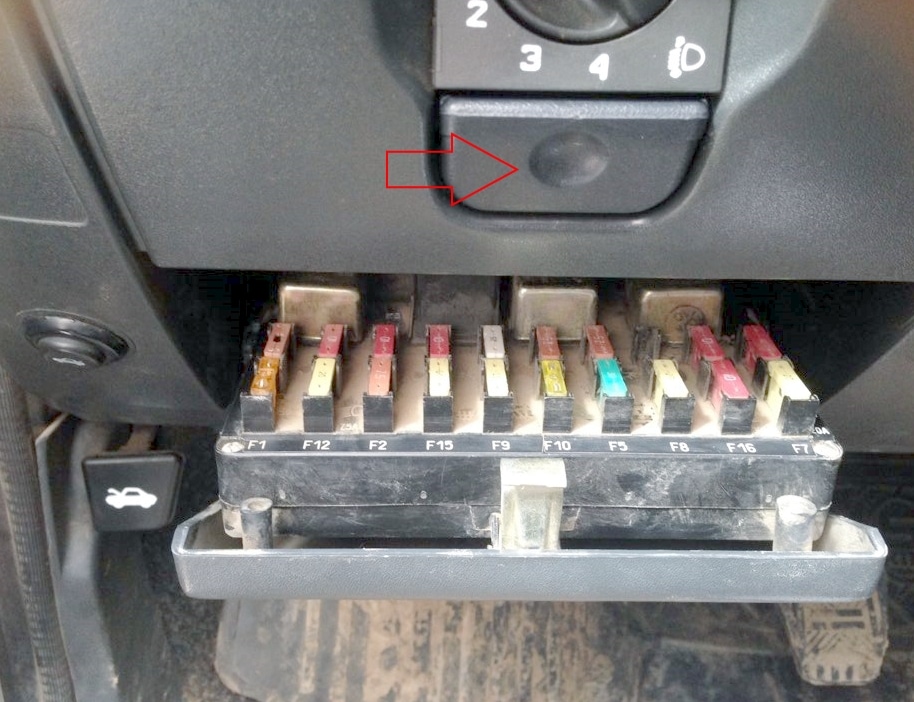

Блок в салоне

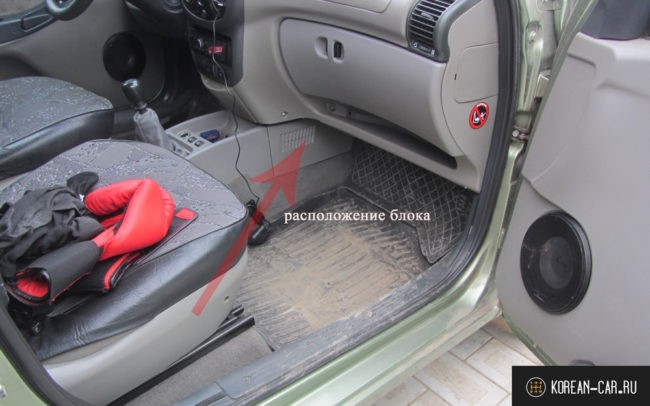

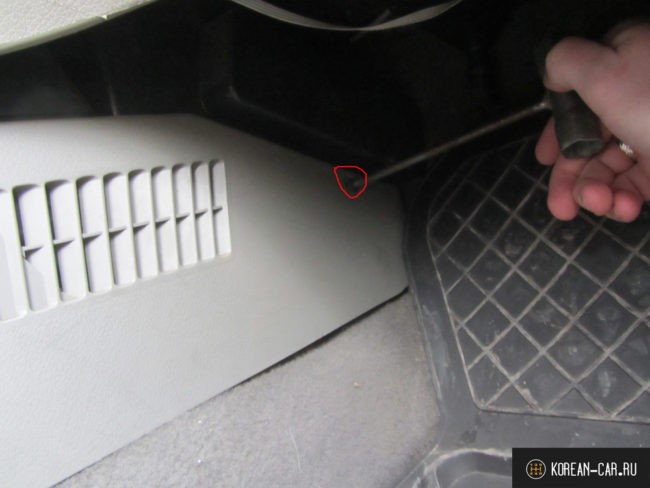

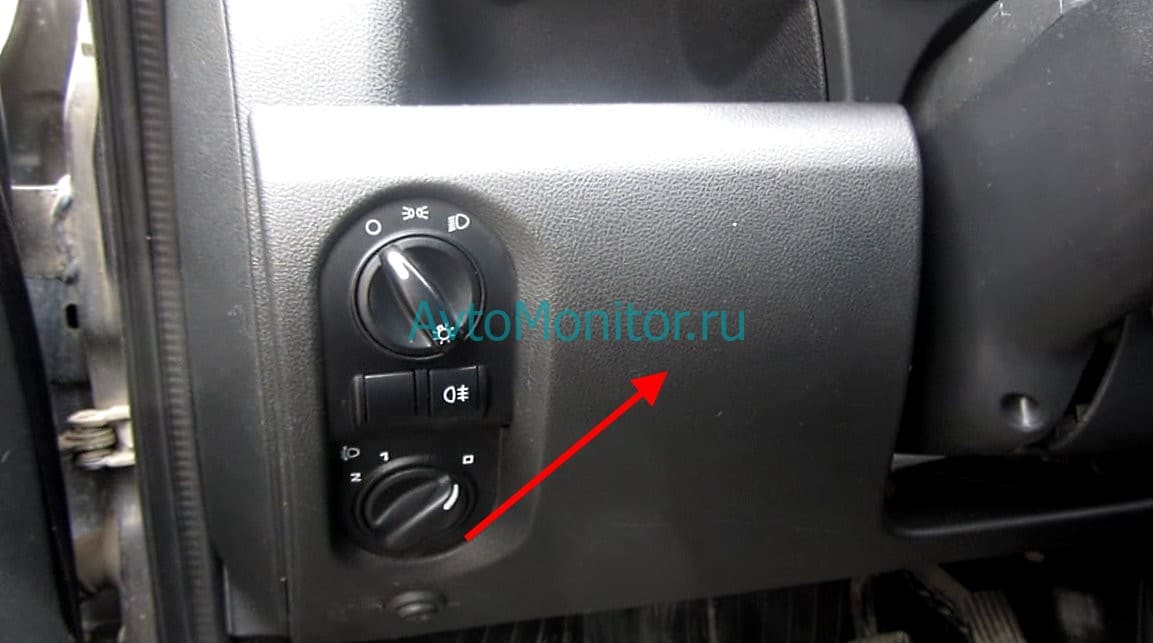

На машинах всех годов выпуска он находится около левой ноги водителя и закрыт пластмассовой панелью.

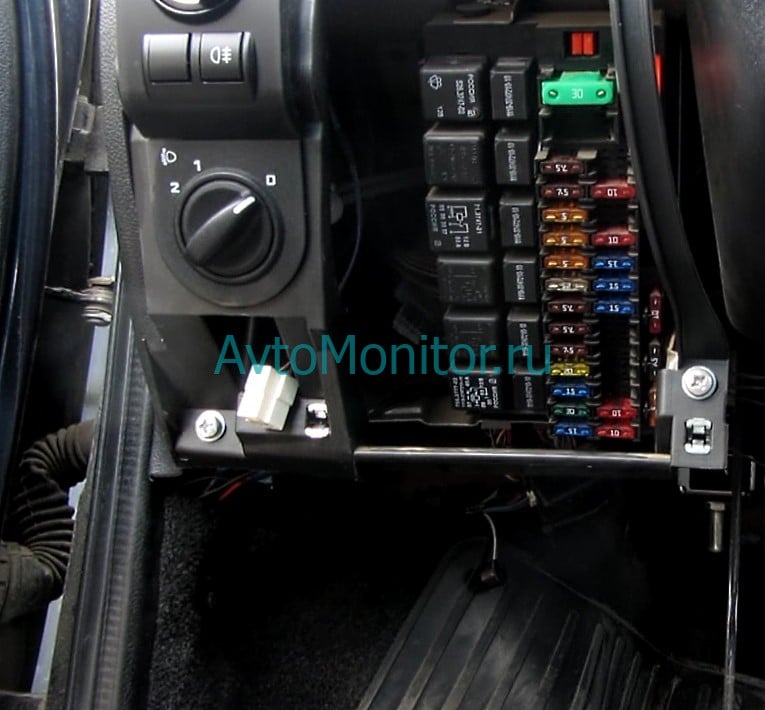

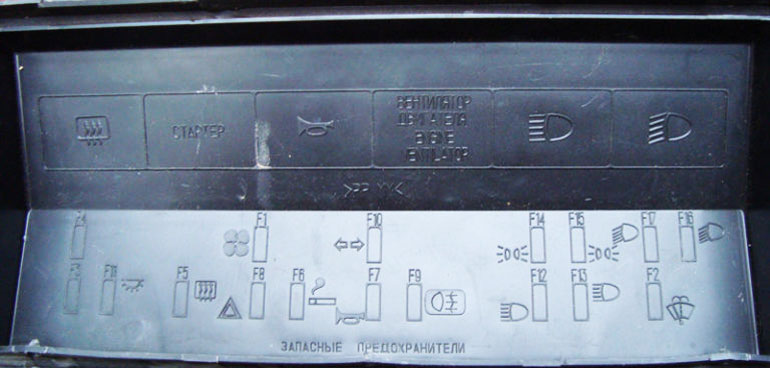

Внешний вид

Схемы и их расшифровка приведены ниже. Предохранитель прикуривателя LADA Granta в них обозначен так:

• 2011—2014 г. в: F20;
• 2015 г. в.: F18;
• 2016, 2017 г. в.: F27;
• 2018 — н. в.: F25

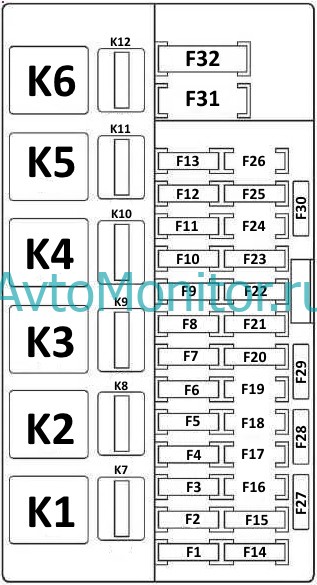

Для машин, собранных в 2011-2014 годах

Предохранители

ОбозначениеНоминал, АЗащищаемый элемент

F1	15	Контроллер; Вентилятор системы охлаждения; Катушка зажигания; Форсунки
F2	30	Электродвигатели стеклоподъемников
F3	15	Аварийная сигнализация
F4	20	Очиститель ветрового стекла, подушки безопасности
F5	7.5	Выключатель зажигания (контакт 15)
F6	7.5	Лампа света заднего хода в правом заднем фонаре
F7	7.5	Клапан продувки адсорбера; Датчики: массового расхода воздуха, скорости автомобиля, концентрации кислорода
F8	25	Элемент обогрева заднего стекла
F9	5	Габаритные огни (правая сторона)
F10	5	Габаритные огни (левая сторона); Подсветка комбинации приборов и выключателей на панели приборов
F11	5	Лампа противотуманного света в левом заднем фонаре
F12	7.5	Ближний свет фар, правая фара
F13	7.5	Ближний свет фар, левая фара
F14	10	Дальний свет фар, правая фара
F15	10	Дальний свет фар, левая фара
F16	–	Не используется (до 2013 г.)
10	ПТФ правый (с 2013 г.)
F17	–	Не используется (до 2013 г.)
10	ПТФ левый (с 2013 г.)
F18	–	Не используется (до 2013 г.)
15	Обогрев сидений(с 2013 г.)
F19	–	Не используется (до 2013 г.)
10	ABS/ESC
F20	15	Звуковой сигнал; Комбинация приборов; Прикуриватель; Диагностический разъем; Электропривод замка багажника
F21	15	Топливный насос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	–	Не используется (резерв)
F25	10	Основной и дополнительный стоп-сигналы; Освещение салона
F26	–	Не используется (резерв)
F27 — F30	–	Запасной предохранитель
F31	–	Не используется (резерв)
F32	30	Цепи управления электродвигателя вентилятора отопителя и электроусилителя рулевого управления

Реле

ОбозначениеЗащищаемый элемент

К1	Электродвигатель вентилятора системы охлаждения
К2	Электродвигатели стеклоподъемников
К3	Стартер
К4	Ближний и дальний свет фар; Дневные ходовые огни; Обогрев заднего стекла; Электродвигатель вентилятора отопителя; Очиститель и омыватель ветрового стекла
К5	Лампы указателей поворота
К6	Электродвигатель очистителя ветрового стекла
К7	Дальний свет фар
К8	Звуковой сигнал
К9	Ближний свет фар
К10	Обогрев заднего стекла
К11	ЭБУ двигателя
К12	Топливный насос

Для машин, собранных в 2015 году

В 2015 году версий салонного блока предохранителей в LADA Granta было 2: от фирм АВАР и Delphi. Их схемы и с расшифровкой приведены ниже.

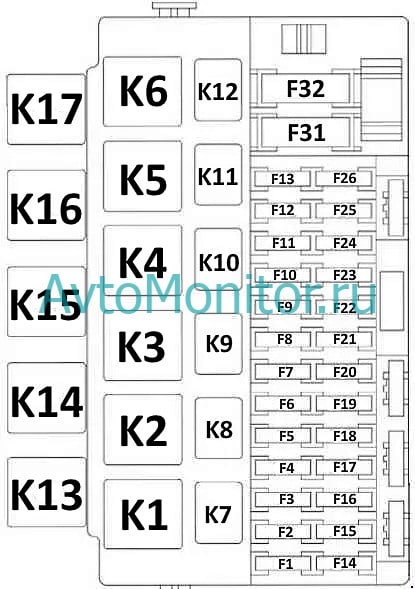

Схема блока АВАР

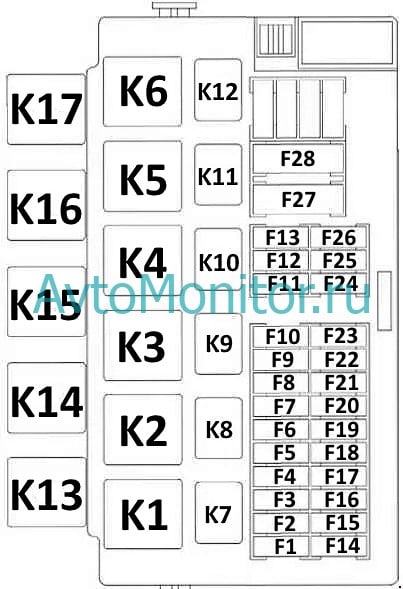

Схема блока Delphi

Предохранители

ОбозначениеНоминал, АЗащищаемые цепи

F1	15	Катушки зажигания; Форсунки; Контроллер системы управления двигателем
F2	5(1)	Дневные ходовые огни
25(2)	Центральный блок кузовной электроники; Модуль двери водителя
F3	10(1)	Аварийная сигнализация
10(2)	Контроллер управления автоматической коробкой переключения передач; Привод управления автоматической коробкой переключения передач
F4	10	Контроллер системы надувных подушек безопасности
F5	7.5	Клемма 15 приборов
F6	7.5(1)	Свет заднего хода; Указатели поворота
7,5(2)	Свет заднего хода; Контроллер управления автоматической коробкой переключения передач; Блок управления системой безопасной парковки
F7	7.5	Клапан продувки адсорбера; Датчики: массового расхода воздуха/давления, фаз, концентрации кислорода
F8	25	Обогрев заднего стекла(1) Обогрев заднего стекла и наружных зеркал(2)
F9	5	Габаритные огни (правая сторона)
F10	5	Габаритные огни (левая сторона); Подсветка приборов и клавиш; Фонари освещения номерного знака; Плафон освещения багажника и вещевого ящика
F11	5	Задние противотуманные огни
F12	10	Ближний свет (правая фара); Электрокорректор правой фары
F13	10	Ближний свет (левая фара); Электрокорректор левой фары
F14	10	Дальний свет (правая фара)
F15	10	Дальний свет (левая фара)
F16	10	Противотуманные фары, правая(2)
F17	10	Противотуманные фары, левая(2)
F18	20	Обогреватели передних сидений; Прикуриватель
F19	15	Моторедукторы блокировки замков дверей(1)
5	ABS(2)
F20	15	Звуковой сигнал
F21	10	Топливный насос
F22	15(1)	Омыватели, очистители лобового и заднего стекол;
25(2)	Центральный блок кузовной электроники;
F22	25(2)	Центральный блок кузовной электроники; Омыватель, очиститель заднего стекла
F23	5	Комбинация приборов; Диагностический разъем
F24	7.5(2)	Муфта компрессора кондиционера; Контроллер системы автоматического управления климатической установкой
F25	7.5(1)	Сигналы торможения; Плафон освещения салона
7,5(2)	Cигналы торможения
F26	10(2)	Центральный блок кузовной электроники
F31(для блока пред-й ф. АВАР) F27(для блока пред-й ф. Delphi)	30	Электростеклоподъемники передних дверей(1)
25	ABS(2)
F32(для блока пред-й ф. АВАР) F28(для блока пред-й ф. Delphi)	30(1)	Электровентилятор отопителя
30(2)	Электровентилятор отопителя; Контроллер системы автоматического управления климатической установкой

Реле

ОбозначениеЗащищаемые цепи

K1	Электровентиляторы охлаждения радиатора
K2	Электростеклоподъемники(1) Электровентиляторы охлаждения радиатора(2)
K3	Дополнительное реле стартера
K4	Разгрузочное реле выключателя зажигания
К5	Указатели поворота и аварийная сигнализация(1)
K6	Стеклоочиститель(1) Обогрев сидений(2)
K7	Дальний свет фар
K8	Звуковой сигнал
K9	Ближний свет фар
K10	Обогрев заднего стекла; Обогрев наружных зеркал(2)
K11	ЭБУ двигателя
K12	Топливный насос
K13	Дополнительная аварийная  сигнализация(1) Свет фонарей заднего хода(2)
K14	Дополнительная аварийная  сигнализация(1) Электровентиляторы охлаждения радиатора(2)
K15	Обогрев ветрового стекла(2)
K16
K17	Электромагнитная муфта кондиционера(2)

Примечание к таблице:

• (1): комплектация «Стандарт»;
• (2): комплектации «Норма», «Люкс».

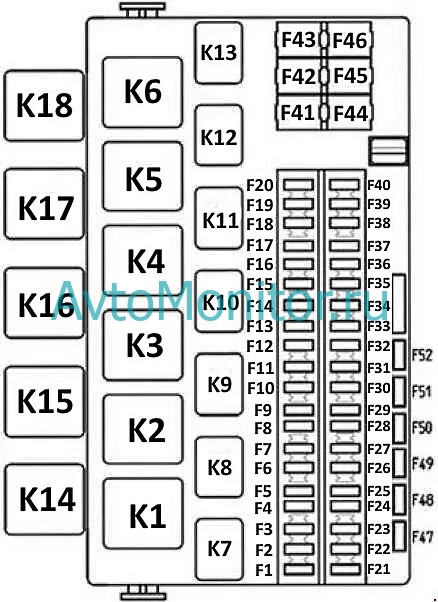

Для машин, собранных в 2016, 2017 годах

Предохранители

ОбозначениеНоминал, АЗащищаемые цепи

F1	15	Катушки зажигания; Форсунки; Контроллер системы управления двигателем
F2	30	Центральный блок кузовной электроники(3)
F3	15(1),(2)	Аварийная сигнализация
10(3)	Центральный блок кузовной электроники; Переключатель световой сигнализации
F4	20(1),(2)	Омываталь и очиститель ветрового стекла
15(3)	Подушки безопасности; Датчик дождя
F5	7.5	Клемма 15 приборов
F6	7.5(1),(2)	Свет заднего хода; Указатели поворота
7.5(3)	Свет заднего хода; Система безопасной парковки
F7	7.5	Клапан продувки адсорбера; Датчики: массового расхода воздуха/давления, фаз, концентрации кислорода; Система контроля давления в шинах(2),(3)
F8	–	Резерв
F9	5	Габаритные огни (правая сторона)
F10	5	Габаритные огни (левая сторона); Подсветка приборов и клавиш; Фонари освещения номерного знака; Освещение багажника; Освещение вещевого ящика(2),(3)
F11	5	Задние противотуманные огни
F12	10	Ближний свет фар (правая фара)
F13	10	Ближний свет фар (левая фара)
F14	15	Патрон для подключения доп. приборов в багажнике
F15	10	Очиститель и омыватель заднего стекла (опция)
F16	5	Модуль двери водителя(3)
F17-F20	–	Резерв
F21	10	Дальний свет фар (левая фара)
F22	10	Дальний свет фар (правая фара)
F23	10	Противотуманная фара (правая)
F24	10	Противотуманная фара (левая)
F25	15	Обогрев передних сидений(2),(3)
F26	5	ABS/ECS
F27	15	Прикуриватель
F28	15	Топливный насос
F29	15	Моторедукторы блокировки замков дверей и багажника(1),(2)
20	Центральный блок кузовной электроники; очиститель и омыватель ветрового стекла(3)
F30	10	Дневные ходовые огни(1),(2)
F31	7.5	Муфта компрессора кондиционера(2),(3)
F32	7.5	Сигнал торможения; Контроллер управления автоматической коробкой передач(2),(3); Освещение салона(1),(2)
F33	25	ABS/ECS
F34	5	Комбинация приборов; Диагностический разъем
F35	15	Подушки безопасности(1),(2)
F36	10	Звуковой сигнал
F37	10	Мультимедийная система
F38-F40	–	Резерв
F41	50	Обогреватель ветрового стекла(2),(3)
F42	30	Электростеклоподъемники передних дверей(2)
F43	50	Контроллер управления роботизированной коробкой переключения передач
F44	30	Электровентилятор отопителя; Контроллер системы управления климатической установкой(2),(3)
F45	25	Обогрев заднего стекла Обогрев наружных зеркал(2),(3)
F46	–	Резерв

Реле

ОбозначениеЗащищаемые цепи

К1	Разгрузочное реле выключателя зажигания
К2	Стартер
К3	Cтеклоочиститель(1),(2); Электровентилятор охлаждения радиатора(3)
К4	Электровентилятор охлаждения радиатора; Указатели поворота и аварийная сигнализация(1),(2)
К5	Муфта компрессора кондиционера(3)
К6	Передние стеклоподъемники(2) Обогрев заднего стекла и наружных зеркал(3)
К7	Дальний свет фар
К8	Звуковой сигнал
К9	Ближний свет фар
К10	Свет заднего хода(2),(3)
К11	ЭБУ двигателя
К12	Топливный насос
К13	Обогрев сидений(2),(3)
К14	Обогрев ветрового стекла(2),(3)
К15	Обогрев заднего стекла и наружных зеркал(1),(2)
К16	Муфта компрессора кондиционера(2)
К17	Резерв
К18	Электровентилятор охладжения радиатора(2)

Примечание к таблицам:

• (1): комплектация «Стандарт»;
• (2): комплектация «Норма»;
• (3): комплектация «Люкс».

Для машин, собираемых с 2018 года

Предохранители

ОбозначениеНоминал,АЗащищаемый элемент

F1	15	Электровентилятор радиатора (минимальная скорость) (в исполнении с кондиционером или климатической установкой); Электровентилятора радиатора (максимальная скорость); Муфта компрессора кондиционера (машины с кондиционером или климатической установкой); ЭБУ двигателя; Форсунки ; Катушки зажигания 2×2 (для 8-клап. ДВС); Катушки зажигания (для 16-клап. ДВС)
F2	7.5	Клапан заслонки впускной трубы (для двигателя 21127); Клапан продува адсорбера; Датчики  кислорода, фаз (для 16-кл. моторов), массового расхода воздуха (для 8-кл. ДВС или 16-клап. 21126); Селектор АМТ (в исполнении с контроллером АМТ); Система контроля давления в шинах
F3	5	ABS/ECS
F4	15	Подушки безопасности
F5	7.5	Стартер/Контроллер автоматической коробки передач; Разгрузочное реле выключателя зажигания; Обогрев лобового и заднего стекла; Обогрев сидений; Топливный насос; ЭБУ электрообогревом ветрового стекла; ЭБУ двигателя; Аудиосистема; ЭБУ электроусилителя рулевого управления; Переключатель стеклоочистителя; Центральный блок кузовной электроники; Терминальный блок «ЭРА-ГЛОНАСС»; Выключатель педали сцепления (для механической коробки передач); Выключатель педали тормоза; Комбинация приборов; Система блокировки дверей; Выключатель блокировки двери водителя; Выключатель кондиционера; Датчик скорости автоматической коробки передач; Переключатель режимов автоматической коробки передач; Контроллер АМТ; Система контроля давления в шинах
F6	7.5	Свет заднего хода; Указатели поворота; ЭБУ системы парковки
F7	10	Дальний свет (правый)
F8	10	Дальний свет (левый
F9	5	Габаритные огни (правая сторона)
F10	5	Габаритные огни (левая сторона); Фонари освещения номерного знака; Плафон освещения багажника; Подсветка приборов и клавиш
F11	5	Задние противотуманные огни
F12	10	Ближний свет (правый); Электрокорректор фар
F13	10	Ближний свет (левый); Электрокорректор фар
F14	20А	Центральный блок кузовной электроники; Очиститель, омыватель ветрового стекла; Подрулевой переключатель стеклоочистителей
F15	10	Очиститель, омыватель заднего стекла
F16	5	Аудиосистема; Разгрузочное реле выключателя зажигания
F17	5	Система блокировки дверей
F18	5	Обогрев зеркал
F19, F20	–	Резерв
F21	15	Топливный насос
F22	7.5	Выключатель сигнала торможения
F22	7.5	Основной и дополнительный стоп-сигналы; ABS/ECS; Контроллер АМТ
F23	5	Комбинация приборов; Диагностический разъем
F24	10	Звуковой сигнал
F25	15	Патрон для подключения дополнительных потребителей в салоне/Прикуриватель
F26	5	Терминальный блок «ЭРА-ГЛОНАСС»
F27	10	Противотуманная фара (правая)
F28	10	Противотуманная фара (левая)
F29	15	Обогрев передних сидений
F30	10	Аудиосистема
F31	10	Указатели поворотов; Питание блока кузовной электроники; Дневные ходовые огни
F32	30	Центральный блок кузовной электроники: электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Освещение салона, вещевого ящика и багажника
F33	5	Модуль двери водителя
F34	7.5	Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой); Контроллер системы автоматического управления климатической установкой
F35	15	Контроллер автоматической коробки передач; Привод управления автоматической коробкой передач
F36	15	Аварийная сигнализация
F37	15	Выключатель привода замка багажника; Реле управления приводом замка багажника; Освещение багажника; Блок управления системой блокировки дверей
5	Выключатель привода замка багажника; Освещение багажника
25	Выключатель привода замка багажника; Реле управления приводом замка багажника; Освещение багажника; Блок управления системой блокировки дверей
F38	10	Дневные ходовые огни
F39	15	Патрон для подключения дополнительных потребителей в багажнике
F40	10	Прицеп
F41	50	Обогрев ветрового стекла
F42	30	Обогрев заднего стекла и наружных зеркал
F43	50	Контроллер АМТ
F44	30	Электровентилятор отопителя; Контроллер системы автоматического управления климатической установкой
F45	30	Электростеклоподъемники передних дверей; Управление наружными зеркалами
F46	–	Резерв

Реле

№ на схемеНоминал, АНазначение

K1	50А	Разгрузочное реле выключателя зажигания
K2	30А	Стартер
K3	30А	Очиститель ветрового стекла; Автозапуск (в вариантном исполнении)
K4	30А	Электровентилятор радиатора максимальной скорости (в вариантном исполнении)
K5	30А	Повороты и аварийная сигнализация; К15А (автозапуск) (в вариантном исполнении)
K6	30А	Обогрев заднего стекла
K7	20А	Дальний свет фар
K8	20А	Звуковой сигнал
K9	20А	Ближний свет фар
K10	20А	Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20А	Главное реле ЭСУД
K12	20А	Топливный насос
K13	20А	Обогрев сидений (в вариантном исполнении)
K14	70А	Обогрев ветрового стекла (в вариантном исполнении)
K15	20А	Включение аварийной сигнализации
K16	30А	Питание аварийной сигнализации; Включение лампы заднего хода (в вариантном исполнении)
K17	30А	Электростеклоподъемники; Вентилятор радиатора в режиме автозапуска (в вариантном исполнении)
K18	30А	Электровентилятор радиатора минимальной скорости (в вариантном исполнении)

Датчик холостого хода на ваз 2115 — как поменять, проверить

Что еще почитать:

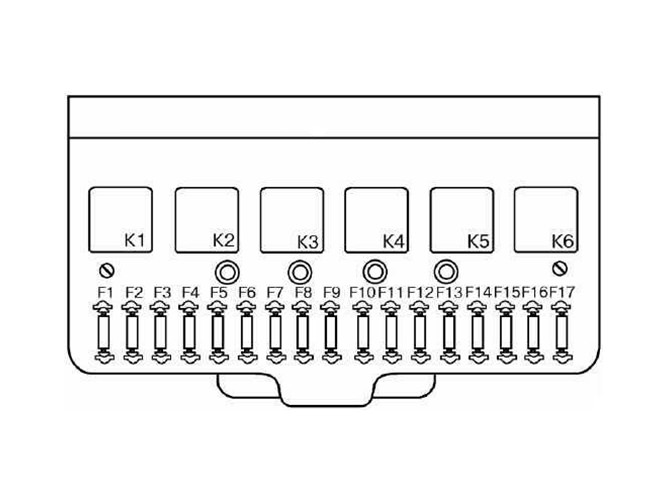

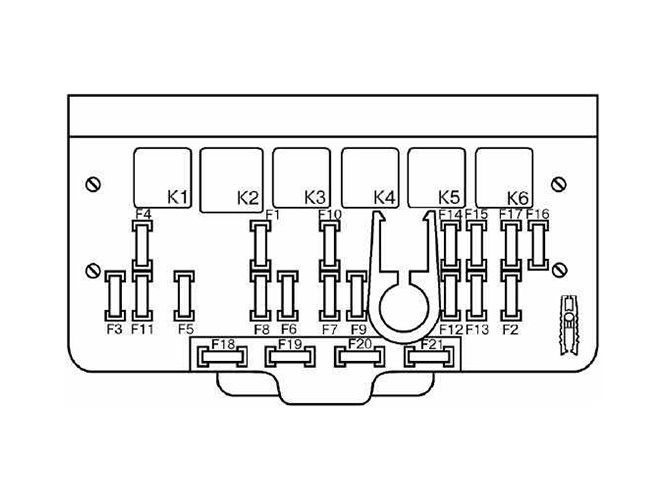

Предохранители цилиндрического типа

F1 (8А)

• Электродвигатель отопителя
• Лампы света заднего хода
• Сигнализатор включения обогрева  заднего стекла
• Реле включения обогрева заднего стекла (обмотка)

F2 (8А)

• Электродвигатель очистителя и омывателя ветрового стекла
• Электродвигатель очистителя и омывателя фар
• Реле очистителя ветрового стекла
• Реле очистителя и омывателя фар

F3 (8А)

• Резервный

F4 (8А)

• Резервный

F5 (16А)

• Элемент обогрева заднего стекла и реле включения обогрева

F6 (8А)

• Прикуриватель
• Штепсельная розетка для переносной лампы
• Часы

F7 (16А)

• Звуковые сигналы
• Реле сигналов
• Реле электровентилятора охлаждения радиатора (контакты)
• Электродвигатель вентилятора охлаждения радиатора

F8 (8А)

• Выключатель аварийной сигнализации с контрольной лампой
• Реле-прерыватель указателей поворотов и аварийной сигнализации
• Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
• Указатели поворотов (в режиме аварийной сигнализации)

F9 (8А)

• Регулятор напряжения генератора
• Лампы задних противотуманных фонарей и их сигнализатор

F10 (8А)

• Указатели поворота (в режиме указания поворота)
• Реле-прерыватель указателей поворота
• Сигнализатор указателей поворота
• Система управления пневмоклапаном
• Тахометр
• Указатель топлива
• Сигнализатор резерва топлива
• Сигнализатор включения стояночного тормоза
• Сигнализатор недостаточного давления масла в системе смазки двигателя
• Указатель температуры охлаждающей жидкости
• Вольтметр
• Сигнализатор аварийного состояния рабочей тормозной системы
• Сигнализатор заряда аккумуляторной батареи
• Сигнализатор прикрытия воздушной заслонки карбюратора
• Реле электровентилятора (обмотка)
• Термовыключатель электровентилятора
• Обмотка возбуждения генератора (генератор 37.3701)

F11 (8А)

• Плафон освещения салона
• Лампы стоп-сигнала
• Лампа освещения багажного отделения

F12 (8А)

• Дальний свет фар (правая фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (8А)

• Дальний свет фар (левая фара)
• Сигнализатор включения дальнего света

F14 (8А)

• Передний габаритный огонь (левая блок-фара)
• Задний габаритный огонь (правый фонарь)
• Фонари освещения номерного знака
• Подкапотная лампа
• Сигнализатор включения габаритного огня

F15 (8А)

• Передний габаритный огонь (правая блок-фара)
• Задний габаритный огонь (левый фонарь)
• Лампа освещения прикуривателя
• Лампа освещения приборов
• Лампа освещения вещевого ящика
• Часы (лампа освещения)

F16 (8А)

• Ближний свет фар (правая блок-фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (8А)

• Ближний свет фар (левая блок-фара)

F18

• Запасной

F19

• Запасной

F20

• Запасной

F21

• Запасной

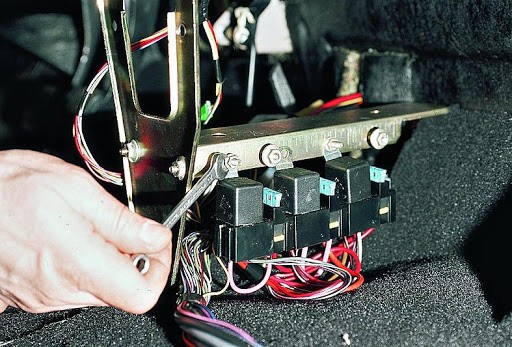

Дополнительный блок реле и предохранителей инжекторных ВАЗ 2107

В инжекторных автомобилях под приборной панелью установлен дополнительный блок реле и предохранителей. Он расположен под приборной панелью.

Схема реле и предохранителей Лада Приора

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

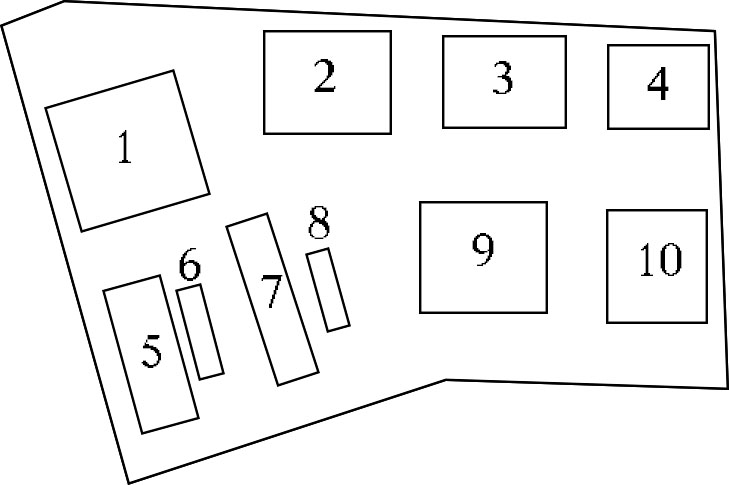

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-
   ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Читайте также:  Какое масло для дизельных двигателей с воздушным охлаждением

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Устройство системы и принцип включения вентиляторов

Все устроено следующим образом.

1. Радиатор и блок двигателя закольцованы в единую систему при помощи патрубков. Между ними расположен реостат – заслонка с термочувствительным элементом внутри.
2. При достижении определенной температуры, заслонка открывается и жидкость начинает циркулировать по большому кругу.
3. Если пассивное охлаждение не справляется – температура мотора растет. В ход вступают головные вентиляторы охлаждения. При преодолении температурного рубежа ДТОЖ посылает импульс в БК.
4. Обработанный сигнал замыкает реле и вентилятор включается. Для повышения производительности системы устройства спарены. Дубляж помогает предотвратить перегрев в случае поломки оного из устройств. При этом, схема подключения активных охладителей подразумевает их одновременное и раздельное включение в работу.

Также в охлаждении двигателя задействован вентилятор отопителя салона Chevrolet Niva. Часть системы незначительно влияет на температурный режим, но в экстренной ситуации может повлиять на работу мотора.

Экипировка для мотоциклиста

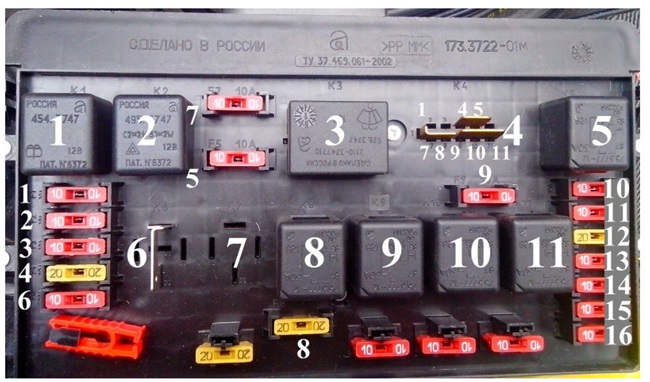

Описание предохранителей на автомобиль ВАЗ 2115: расположение

Инженеры Лада Самара отказались от применения модулей цилиндрического типа ввиду устарелости конструкции. Что было положительно оценено автолюбителями.

Вместе с тем, недостаток также очевиден — расположение монтажных блоков в разных местах.

Принципиальная электрическая схема

Принципиальная электрическая схема блока реле и предохранителей, увеличенная:

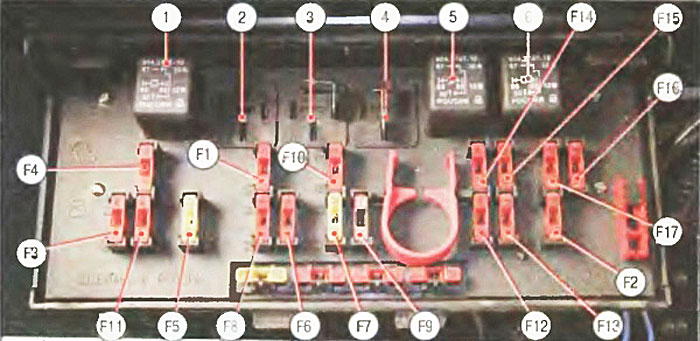

Электрическая схема блока реле и предохранителей ВАЗ 2107

Данная схема полезна в случае, когда отказ цепей электропитания автомобиля не связан с неисправностью предохранителей и реле, а заключается в перегорании дорожек или обугливании контактных зон в блоке предохранителей и реле. Для ремонта блока требуется высокая квалификация. Иногда расходы по ремонту не оправданы. Рациональнее произвести агрегатную замену блока (целиком) хотя цена достаточно высока (около 2500 р).

Хотя приведена для автомобиля с контактным зажиганием, но она практически идентична инжекторному варианту.

Стоимость

Цена вентилятора зависит от региона покупки, завода изготовителя, а так же самого магазина. Средняя цена на электровентилятор начинается от 1500 рублей.

Распространенные причины поломок предохранителей

• Естественный фактор – вследствие длительной эксплуатации технического средства;

• Механическое повреждение, авария, удар, столкновение;

• Короткое замыкание в цепи;

• Повреждение изоляции, окисление клемм, ослабление фиксации контактов;

• Попадание в монтажный блок воды, образование конденсата, деформация от высокой рабочей температуры.

Где найти предохранитель вентилятора охлаждения

Предохранитель находится в дополнительном монтажном блоке в салоне. Место не очень удобное. Мы специально достали блок и сделали фото.

Он располагается справа от приборной доски, вблизи воздуховода. Для открытия нужно:

Открутить угловой шуруп из декоративной (защитной) накладки, после чего открыть крышку и убрать её в сторону.

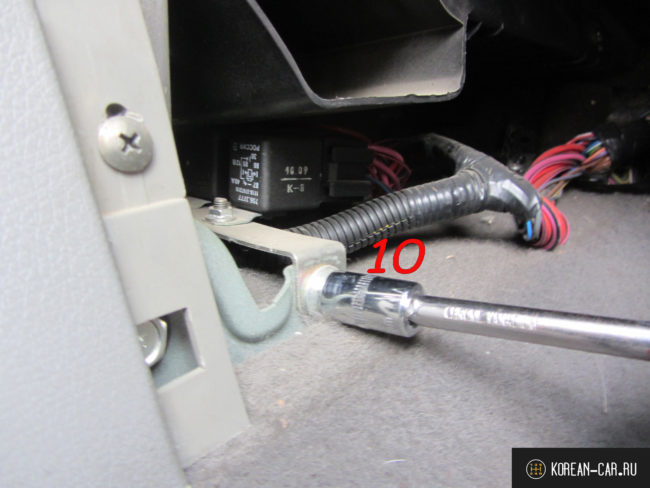

Саморез отмечен кружочком.

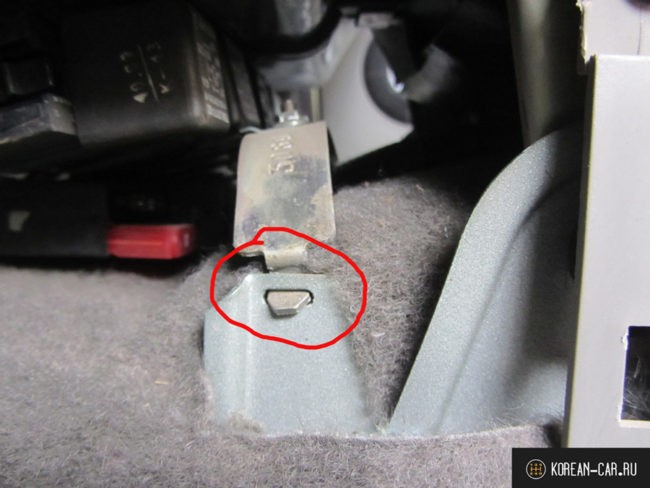

Кружком отмечен паз.

Основная сложность – нужно уберечь проводку и аккуратно достать блок.

Одно реле вентилятора на схеме.

Схема предохранителей работы вентилятора охлаждения.

Артикулы

Если после осмотра и проведения замены предохранителя проблема не решается, вероятно, придется менять реле или сам вентилятор, покупая электромотор с крыльчаткой. Обязательно перед выбором узнать оригинальный номер, который бывает:

• 1118-1308008;
• 1118-1300025;
• 21230-1300025-00;
• 2123-1300025 (на 2 моторчика).

Есть и аналоги не хуже по качеству, но от других производителей.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Предохранители вентилятора системы охлаждения и печки Нива Шевроле

Система охлаждения двигателя современного автомобиля представляет собой сложный механизм, оборудованный пассивной и активной составляющей. Реле вентилятора Chevrolet Niva, отвечающие за включение и деактивацию указанных элементов.


Предохранители помогают электронике включать и выключать активное охлаждение для снижения температуры силовой установки.

Замена шруса на ваз 2115 — как поменять наружний шрус

МихаилУвлекаюсь автомобилями с самого детства, работаю в сервисе, так же занимаюсь ремонтов автомобилей дома, очень нравится тюнинговать свой автомобиль, делюсь этой информацией с вам.Избранное

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

№ Ток, А Назначение (Предохранители) 1 15 Главное распределительное реле 2 15 Питание контроллера 3 15 Насос топливной системы № Назначение (Реле) К4 Топливный насос К5 Вентилятор системы охлаждения К6 Главное реле управления системами

Есть еще варианты и других расшифровок.

Неисправности

Чтобы точно узнать неисправность в автомобиле, потребуется изначально проверять все провода, их контакты, которые с годами могут окисляться. Сам предохранитель используется на 50А .

Во время проведения работы рекомендуется отключить АКБ. На видео показано, где найти предохранитель вентилятора и другие элементы электрического питания.

Источник

Проверка двигателя вентилятора

Для проверки электродвигателя вентилятора достаточно иметь при себе мультиметр. Данная проверка позволит выяснить, цела ли обмотка вентилятора. Для этого выставляем на мультметре переключатель на измерение сопротивления либо обычную прозвонку. Подключаем щупы к разъем вентилятора и смотрим за показаниями, если мультиметр показывает бесконечность, значит, обмотка двигателя находится в обрыве и вентилятор подлежит замене.

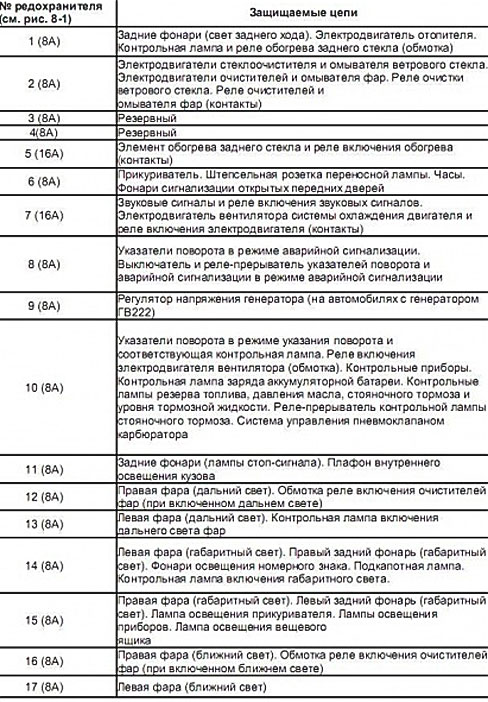

Нумерация, номиналы и назначение предохранителей

Каждый из предохранителей в ВАЗ 2107 может обслуживать одну или несколько электрических цепей автомобиля. В случае выхода предохранителя из строя на конкретное устройство или систему автомобиля (либо несколько) не поступает питающее напряжение. В результате этого конкретное устройство теряет неработоспособность.

Не всегда выход из строя предохранителя является причиной неисправности. Во многих случаях перегорание предохранителя является следствием неисправности узла или системы. К таким случаям относятся:

• короткое замыкание электропроводки автомобиля;
• подгорание контактов и разъемов;
• износ бензонасоса, электродвигателей приводов систем автомобиля (стеклоочистителя, вентилятора);
• неисправность электронного блока управления двигателем.

В случае отказа какой либо из систем автомобиля согласно приведенной ниже таблице и схеме расположения предохранителей определяют  номер предохранителя, его расположение в блоке. Если данный предохранитель отвечает за несколько систем, следует проверить работоспособность другой системы. Если она работает корректно, скорее всего, предохранитель исправен, и проблема не в нем. После этого с помощью мультиметра или другого измерительного оборудования производят проверку работоспособности предохранителя методом измерения его сопротивления (прозвонки).

Прозвонку предохранителя следует делать только на демонтированном (вынутом) предохранителе. Сопротивление исправного предохранителя близко к нулю. В большинстве типов предохранителей нить его рабочей области видима на просвет либо находится вне корпусной части. Можно проверить предохранитель визуальным методом, однако нередки случаи ошибочного контроля, когда рабочая область имеет микротрещину.

Блок предохранителей ВАЗ 2107

Отсутствующие реле не используются или перенесены, например реле включения вентилятора охлаждения двигателя стоит на планке с дополнительными реле в салоне.

Таблица 1. Назначение предохранителей ваз 2107 (подкапотный блок):

Предохранители ваз 2107, какой за что отвечает

Схема подключения

В случае поломки, реле включения вентилятора на ВАЗ 2114 понадобится заменить. В этом вам поможет подробная схема.

Если ничего не понятно, вот короткая пояснительная «записка»:

1. Как можете заметить, от вентилятора (указан номером 1) идет 2 провода.
2. Первый идет на монтажный блок, и подключается через предохранитель №5.
3. Второй проводок идет через жгутовую колодку на релейный блок (а именно к 87 реле).
4. Оттуда через 85 реле провод идет на контроллер впрыска.

Зачем это необходимо знать? Поломка может быть в любом из этих узлов. При ремонте рекомендуется проводить диагностику всей этой цепи. Часто в негодной приходят мелочи, вроде колодки жгута или соединительной шины в монтажном блоке.

Возможные неисправности и их причины

1. Перегорели реле или предохранители.
2. Неправильно работает ДТОЖ.
3. Повреждена проводка устройства.
4. Некорректные настройки ЭБУ.
5. Двигатель вентилятора поврежден или замыкает.

Проверка работоспособности датчика, реле и предохранителей

За работу вентиляторов отвечает ДТОЖ, проверить его просто.

1. Подготовить термометр, мультиметр, чайник или миску с прохладной водой.
2. Погрузить датчик в емкость и поставить ее на огонь, параллельно погрузить в воду термометр.
3. При прохождении порогов в 5 градусов следует подключать мультиметр к датчику в режиме сопротивления. При этом данные записывать.
4. После прогрева воды до кипения снять последние мерки и сравнить полученные результаты с эталонной таблицей, приведенной ниже. Если показатели прибора отличаются более чем на 10% от эталона – датчик меняется.

Принудительное включение вентиляторов охлаждения

Для возможности автолюбители врезают в цепь прибора дополнительный выключатель и запитывают его от аккумулятора напрямую. Нарушается работа электроники и бортовой компьютер может выдавать ошибку.

Для обманки устройства пользователи в сети рекомендуют использовать схему.


Здесь добавлено реле и принудительный выключатель.

Замена реле вентилятора

Ввиду простоты конструкции процедура выполняется по стандартному сценарию. Открывается доступ к монтажному блоку, отключается клемма контактной группы реле. Далее устройство откручивается от панели и заменяется новым.

Зависимости от производителя, стоимость реле колеблется в пределах 50-90 рублей за единицу. Предохранители же вовсе считаются расходным материалом и стоят в пределах 10-15 руб/шт.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Предохранители штыревого типа

F1 (10А)

• Электродвигатель отопителя
• Лампы света заднего хода
• Сигнализатор включения обогрева  заднего стекла
• Реле включения обогрева заднего стекла (обмотка)

F2 (10А)

• Электродвигатель очистителя и омывателя ветрового стекла
• Электродвигатель очистителя и омывателя фар
• Реле очистителя ветрового стекла
• Реле очистителя и омывателя фар

F3 (10А)

• Резервный

F4 (10А)

• Резервный

F5 (20А)

• Элемент обогрева заднего стекла и реле включения обогрева

F6 (10А)

• Прикуриватель
• Штепсельная розетка для переносной лампы
• Часы

F7 (20А)

• Звуковые сигналы
• Реле сигналов
• Реле электровентилятора охлаждения радиатора (контакты)
• Электродвигатель вентилятора охлаждения радиатора

F8 (10А)

• Выключатель аварийной сигнализации с контрольной лампой
• Реле-прерыватель указателей поворотов и аварийной сигнализации
• Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
• Указатели поворотов (в режиме аварийной сигнализации)

F9 (10А)

• Регулятор напряжения генератора
• Лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

• Указатели поворота (в режиме указания поворота)
• Реле-прерыватель указателей поворота
• Сигнализатор указателей поворота
• Система управления пневмоклапаном
• Тахометр
• Указатель топлива
• Сигнализатор резерва топлива
• Сигнализатор включения стояночного тормоза
• Сигнализатор недостаточного давления масла в системе смазки двигателя
• Указатель температуры охлаждающей жидкости
• Вольтметр
• Сигнализатор аварийного состояния рабочей тормозной системы
• Сигнализатор заряда аккумуляторной батареи
• Сигнализатор прикрытия воздушной заслонки карбюратора
• Реле электровентилятора (обмотка)
• Термовыключатель электровентилятора
• Обмотка возбуждения генератора (генератор 37.3701)

F11 (10А)

• Плафон освещения салона
• Лампы стоп-сигнала
• Лампа освещения багажного отделения

F12 (10А)

• Дальний свет фар (правая фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

• Дальний свет фар (левая фара)
• Сигнализатор включения дальнего света

F14 (10А)

• Передний габаритный огонь (левая блок-фара)
• Задний габаритный огонь (правый фонарь)
• Фонари освещения номерного знака
• Подкапотная лампа
• Сигнализатор включения габаритного огня

F15 (10А)

• Передний габаритный огонь (правая блок-фара)
• Задний габаритный огонь (левый фонарь)
• Лампа освещения прикуривателя
• Лампа освещения приборов
• Лампа освещения вещевого ящика
• Часы (лампа освещения)

F16 (10А)

• Ближний свет фар (правая блок-фара)
• Реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (10А)

• Ближний свет фар (левая блок-фара)

F18

• Запасной

F19

• Запасной

F20

• Запасной

F21

• Запасной

Где находится предохранитель вентилятора охлаждения ваз 2114 – Предохранитель вентилятора охлаждения ваз 2114

На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ.

Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель.

И если вентилятор начнёт крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».

Если будет выключено главное реле, то реле вентилятора сработать не сможет.

Не работает вентилятор — меняем его сами

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)

Маркировка / амперажЗа что отвечает

F (Ф-1) / 10	Задние противотуманки, двигатель омывателя фар, насос подачи жидкости
F (Ф-2) / 10	Поворотники. аварийка
F (Ф-3) / 7,5	Подсветка салона, багажника, бортовой компьютер, часы
F (Ф-4) / 20	Автомобильная розетка, обогрев заднего стекла
F (Ф-5) / 20	Сигнал, вентилятор системы охлаждения
F (Ф-6) / 30	Стеклоподъемники
F (Ф-7) / 30	Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика
F (Ф-8) / 7,5	Противотуманка с левой стороны
F (Ф-9) / 7,5	Противотуманка с правой стороны
F (Ф-10) / 7,5	Левосторонние габариты, подсветка номерного знака, освещение моторного отсека
F (Ф-11) / 7,5	Правосторонние габариты
F (Ф-12) / 7,5	Ближнее освещение с правой стороны
F (Ф-13) / 7,5	Ближний свет с левой стороны
F (Ф-14) / 7,5	Дальний свет левосторонний
F (Ф-15) / 7,5	Дальний свет с правой стороны
F (Ф-16) / 15	Аварийная сигнализация, печка, стоп сигнал
F (Ф-17) / 7,5	На бензонасос, на дворники, на задний ход
F (Ф-18) / 25	Центральный замок
F (Ф-19) / 10	Резервация
F (Ф-20) / 7,5	Резервация

Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.

Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.

• Бензонасос;
• Вентилятор радиатора.

Преимущества турбинного двигателя

Технические характеристики вентилятора

Параметр	Величина
Артикул	21150-1309016-00
Мощность, (Вт)	100
Номинальный ток, (А)	8
Крыльчатка, (мм)	280
Обороты, (об/мин)	3000
Тип	Осевой

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Рекомендации по уходу и обслуживанию

• Приобретайте предохранители оригинального производства. Отечественные или зарубежные, не важно;
• Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока. В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
• Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
• При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Источники

• zapchasti.expert/predoxraniteli/predoxraniteli-vaz-2115.html
• 7vaz.ru/vaz-2114/ne-rabotaet-ventilyator-na-vaz-2114-2115-2113.html

Предыдущая запись Предохранители ваз 2115 инжектор 8 клапанов Следующая запись Датчик скорости ваз 2115 — где находится, замена, стоимость

Оставить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Что еще почитать:

Датчик вентиляторов Шнивы

Предназначение и функции

Устройство имеет единственную роль – предотвратить закипание охлаждающей жидкости и перегрев силовой установки. Таким образом, включаясь в определенный момент, деталь выравнивает температуру двигателя и стабилизирует его поведение.

Принцип работы и место расположения

Датчик работает следующим образом.

1. Чувствительный к температуре сенсор программируется на подачу импульса при определенном нагреве.
2. При достижении порога, сенсор подает сигнал на ЭЬУ и первый вентилятор включается.
3. Если температура мотора повышается дальше – срабатывает второе реле и подключается оставшийся вентилятор.

Предохранители шевроле круз и реле с описанием назначения и схемами. Предохранитель прикуривателя

Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей шевроле круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

Номер	Защищаемая цепь
1	15А Блок управления коробкой передач
2	15А Блок управления двигателем
3	Не используется
4	10А Электромагнитный воздушный клапан адсорбера
5	15А Зажигание
7	Не используется
8	15А Система впрыска топлива
9	15А Система впрыска топлива, система зажигания
10	15А Блок управления двигателем
11	10А Датчик концентрации кислорода
13	7,5А Электромагнитный клапан адсорбера
14	Не используется
15	20А Очиститель заднего стекла
16	7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера)
17	5А Зажигание, подушка безопасности
18	10А Датчик положения дроссельной заслонки
19	Не используется
20	20А Топливный насос
22, 23, 29	Не используется
30	15А ABS
31	20А Блок управления кузовным оборудованием
32	20А То же
33	30А Обогрев передних сидений
34	25А Люк крыши
35	30А система
36	Не используется
37	10А Предохранитель правой фары дальнего и ближнего света
38	10А Левая фара дальнего и ближнего света
39,40	Не используется
46	10А Вентилятор системы охлаждения
47	10А Датчик концентрации кислорода
48	15А Противотуманные фары
49,50	Не используется
51	15А Звуковой сигнал
52	15А Приборная панель
53	10А Электро зеркало
54	5А Выключатель световых приборов, управление световыми приборами
55	7,5А Складывание зеркал
56	15А Омыватель ветрового стекла
57	15А Замок рулевой колонки
58	Не используется
60	7,5А Обогреватель зеркала
61	7,5А Обогреватель зеркала
62	10А Состояние воздуха
63	7,5А Датчик заднего стекла
64	5А Датчик качества воздуха
65	7,5А Задние противотуманные фары
66	15А Омыватель заднего стекла
67	20А Блок управления подачей топлива
68	Не используется
69	5А Датчик напряжения аккумуляторной батареи
70	5А Датчик дождя
71	Не используется
Плавкие вставки
6	30А Очиститель ветрового стекла
12	30А Тяговое реле стартера
21	30А Задние электрические стеклоподъемники
22	Не используется
24	30А Передние электрические стеклоподъемники cruze
25	20А Вакуумный насос с электронным управлением
26	40А ABS
27	30А Система управления электронным ключом
28	40А Обогрев заднего стекла
41	Не используется
42	20/30/40А Вентилятор системы охлаждения двигателя
43,44	Не используется
45	40А Вентилятор системы охлаждения двигателя
59	30А Нагреватель дизельного топлива
Реле
R1	Муфта привода компрессора кондиционера
R2	Тяговое реле стартера
R3	Вентилятор системы охлаждения двигателя (К7)
R4	Реле режима (скорости) работы передних стеклоочистителей
R5	Передние стеклоочистители
R6	Не используется
R7	Главное реле системы управления двигателем
R8	Топливный насос
R9	Вентилятор системы охлаждения двигателя (К2)
R10	Вентилятор системы охлаждения двигателя (КЗ)
R11	Не используется
R12	Вентилятор системы охлаждения двигателя (КЗ)
R13	Вентилятор системы охлаждения двигателя (К1)
R14	Не используется
R15	Зажигание
R16	Система предпускового подогрева (дизель)
R17	Обогрев наружных зеркал заднего вида

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1	100А Блок предохранителекй — панель приборов
2	100А Блок предохранителекй — панель приборов
3

Источник: https://vsepredohraniteli.ru/chevrolet/cruze-blok-predohranitelej-shemi.html
