➤ Датчик сцепления Гранта – замена починка неисправностей

(Last Updated On: 07.11.2023)

Последовательность действий при самостоятельной замене датчика сцепления на автомобиле Лада Гранта

Необходимые инструменты, материалы:

• отвертка с коротким плечом, плоские и крестообразные биты для отвинчивания винтов;
• новый датчик;
• фонарик, иной прибор в качестве дополнительного освещения.

Алгоритм замены датчика сцепления:

1. Машину устанавливаем на ровную платформу, площадку. Обеспечиваем беспрепятственный доступ к передним дверям.
2. Сдвигаем переднее водительское сиденье назад до упора. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
3. Залезаем под рулевую колонку, снимаем ДС (фишку).

Фиксируется фишка

1. Крестообразной отверткой выкручиваем основу – плату. Она фиксируется к кронштейну педали на двух винтах.

1. Снимаем защелку, она находится на противоположном конце колодки датчика.
2. Извлекаем держатель колодки ДС.

Болты держателя колодки

1. Проводим дефектовку пружинного механизма, осматриваем целостность крепления платы. При отсутствии дефектов и повреждений вставляем колодку нового ДС.
2. Собираем конструкцию в обратной последовательности.

Самостоятельная замена датчика положения педали сцепления на Ладе Гранте окончена.

Водителю на заметку!!! Перед установкой нового датчика проверьте его работоспособность мультиметром. Процесс займет минуту, а вы будете уверенны в исправности оборудования.

Неисправности: признаки, диагностика, устранение

Неисправности	Диагностика	Устранение
При переключении скоростей машину «стопорит»	Отсоединение колодки с проводами, проверка изменений после отключения ДС	Замена ДС новым, так как конструкция не подлежит ремонту
Нехарактерное увеличение / уменьшение оборотов двигателя при выключенном сцеплении	Подключение нового, исправного ДС	Замена ДС новым
P0830 «Check Engine» — ошибка датчика сцепления на приборной панели	Подключение нового, исправного ДС	Замена ДС новым

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

• включение лампочки «Чек энджер»;
• подёргивания при начале движения;
• резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют. Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Датчик сцепления на Ладе Веста

Ответ на вопрос о том, зачем нужен датчик педали сцепления, аналогичен и для автомобилей отечественного производства. Датчик сцепления ВАЗ имеет всего два положения – «сцепление включено» и «сцепление выключено». Этого достаточно для того, чтобы блок управления мог определить отсутствие связи двигателя и КПП, после чего привести обороты двигателя в соответствие трансмиссии.

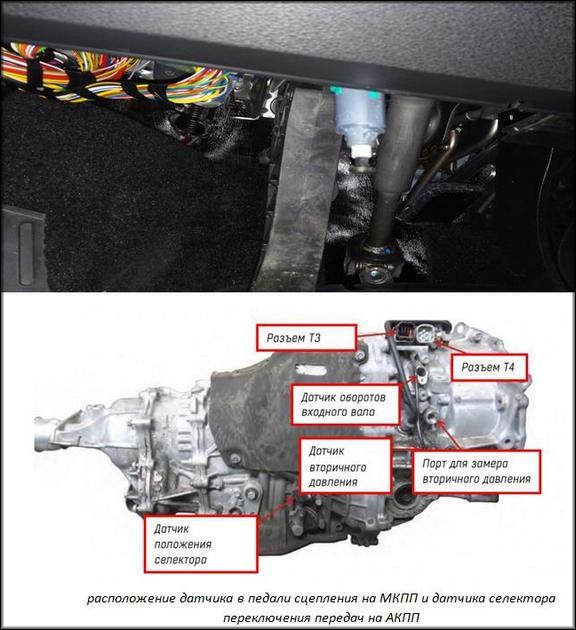

Датчик положения сцепления АКПП (роботизированной) работает по тому же принципу, передавая данные на ЭБУ. Электронный блок, анализируя данные, изменяет положение сцепления и выбирает подходящую передачу. В случае с роботизированной коробкой блок управления учитывает также скорость автомобиля и некоторые другие параметры – именно поэтому при резком нажатии педали акселератора электроника включает более высокооборотистую передачу, одновременно прибавляя обороты двигателя.

→ Получите полезные материалы для Лады веста

Спасибо за подписку!

Замена датчика сцепления на Ладе Гранте: советы мастера

Датчик положения педали сцепления на Ладе Гранте зафиксирован на кронштейне педали сцепления. Чтобы его увидеть, достаточно заглянуть под рулевую колонку у основы.

Нарушение условий эксплуатации автомобиля приводит к преждевременному износу датчика, некорректной работе двигателя.

Для восстановления работоспособности машины необходима замена датчика сцепления (далее — ДС).

Процесс не сложный, но требует от ремонтника повышенного внимания и точности действий. Не повредите электронный блок управления автомобилем.

Последовательность действий при самостоятельной замене датчика сцепления на автомобиле Лада Гранта

Необходимые инструменты, материалы:

• отвертка с коротким плечом, плоские и крестообразные биты для отвинчивания винтов;
• новый датчик;
• фонарик, иной прибор в качестве дополнительного освещения.

Алгоритм замены датчика сцепления:

1. Машину устанавливаем на ровную платформу, площадку. Обеспечиваем беспрепятственный доступ к передним дверям.
2. Сдвигаем переднее водительское сиденье назад до упора. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
3. Залезаем под рулевую колонку, снимаем ДС (фишку).

1. Крестообразной отверткой выкручиваем основу – плату. Она фиксируется к кронштейну педали на двух винтах.

1. Снимаем защелку, она находится на противоположном конце колодки датчика.
2. Извлекаем держатель колодки ДС.

1. Проводим дефектовку пружинного механизма, осматриваем целостность крепления платы. При отсутствии дефектов и повреждений вставляем колодку нового ДС.
2. Собираем конструкцию в обратной последовательности.

Самостоятельная замена датчика положения педали сцепления на Ладе Гранте окончена.

Водителю на заметку. Перед установкой нового датчика проверьте его работоспособность мультиметром. Процесс займет минуту, а вы будете уверенны в исправности оборудования.

Неисправности: признаки, диагностика, устранение

Неисправности	Диагностика	Устранение
При переключении скоростей машину «стопорит»	Отсоединение колодки с проводами, проверка изменений после отключения ДС	Замена ДС новым, так как конструкция не подлежит ремонту
Нехарактерное увеличение / уменьшение оборотов двигателя при выключенном сцеплении	Подключение нового, исправного ДС	Замена ДС новым
P0830 «Check Engine» — ошибка датчика сцепления на приборной панели	Подключение нового, исправного ДС	Замена ДС новым

Частые причины выхода из строя датчика сцепления на Ладе Гранте

Программное отключение датчика сцепления на Ладе Гранте

После замены ДС новым сбросьте код ошибки. Сделать это можно как штатным бортовым компьютером, так и сканером ЕЛМ-327 (версия 1.5).

Не всегда штатный бортовой компьютер удаляет системные ошибки. Для качественной профилактики и диагностики автомобиля приобретайте модификацию сканера ЕЛМ-327.

Процесс самостоятельной регулировки сцепления на автомобиле Лада Гранта

На отечественных автомобилях семейства Лада Гранта помимо электронного блока сцепления установлен тросовый механизм. Один конец фиксируется у основания педали, другой на рычаге привода КПП.

Помимо автоматического натяжителя на тросе, изготовитель предусмотрел наличие механического гаечного регулятора.

1. Помещаем машину на ровную платформу, открываем капот, выжимаем рычаг стояночного тормоза.
2. Снимаем обе клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.
3. Снимаем адсорбер — датчик расхода воздуха, блок – модуль воздушного фильтра.
4. Поверх стартера в моторном отсеке находим вилку сцепления.
5. Плоскогубцами вытаскиваем наконечник вперед.
6. Штангенциркулем замеряем расстояние от вилки к пластиковому диску – ободку. В идеале дистанция равна 27 мм. При несоответствии производим корректировку.
7. 4-5 раз нажимаем на педаль сцепления, повторяем замер для объективности.
8. Замеряем свободный ход педали сцепления, он не должен превышать 146 мм. Если расстояние увеличено, уменьшено — трос подлежит замене, он растянут.

Водителю на заметку. Профилактика механизма сцепления на автомобиле Лада Гранта проводим через каждые 20 000 км.

Обзор цен производителей

Технические параметры ролика: 100 х 60 х 20 мм, вес 0.05 кг.

Производитель	Цена (Руб.)	Ресурс (Тыс. км)
ВАЗ 11180-1602266-00 поводок троса	От 250	25 – 35
11180-1602210-00 трос в сборе	От 300	—/—
21901-1602210-00 трос в сборе	От 300	—/—
1118-3720015-00 ДС	От 370 – 450	—/—

*цены актуальны состоянием на 26.10.2018 года.

• Жабка — выключатель 1118-3720015 – 1 шт;
• Кожух 1118-3720024-10 – 1 шт;

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

Читайте также:  Коэффициент лобового сопротивления автомобилей таблица

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Частые причины выхода из строя датчика сцепления на Ладе Гранте

Неисправности на приборной панели

• брак при изготовлении ТС;
• короткое замыкание в цепи;
• повреждение, потертость изоляционного слоя кабеля;
• стороннее механическое повреждение, повлекшее неисправность цепи;
• завышенная, заниженная высота педали сцепления.

Расположение и замена датчика давления масла на Гранте

Если у вас возникли проблемы с ДДМ или его расположением (где находится датчик давления масла на гранте), то первоначальной задачей является его поиск. Для того, чтобы добраться до него, вам понадобятся: трещоточная рукоятка, торцевая головка на 21 или аналог, а также манометр (не обязательный атрибут).

Первый шаг – подготовка к работе. Снимите с двигателя пластиковую панель, и с правой стороны найдите необходимый датчик давления масла гранта 8 клапанная. Он вкручен в головку БЦ (блока цилиндров). Крепко сжимаем фиксаторы и снимаем колодку. Откручиваем датчик при помощи инструментов (накидной или рожковый ключ на 22).

Меняем контролер на новый (он стоит в пределах 200 рублей), после чего запускаем мотор и проверяем его работоспособность. Если лампочка больше не светится – значит проблема была именно в датчике. Если лампа «красная масленка» все же горит – следует и дальше искать причину неполадки.

Совет! Проверяя работоспособность системы не забывайте о чистоте! Грязь на контактах может стать причиной сбоев в работе ДДМ давления масла. При замене датчика давления масла стоит иметь под рукой полотенце или хотя бы газету.

Ремонт датчика сцепления “Приора”

Зачастую неисправности датчика можно легко устранить без его замены.

Сначала необходимо проверить, достает ли концевик датчика до толкателя педали сцепления. Если толкатель не давит на концевик, необходимо отрегулировать положение датчика относительно педали.

Другая распространенная поломка — обрыв проводов, идущих к контактам датчика. Эту неисправность легко обнаружить, проверив надежность фиксации проводов пальцами. Для устранения этой неисправности необходим паяльник, припой и канифоль. Когда датчик снят с автомобиля, припаять провода к его контактам не составит труда.

Читайте также:

Если провода датчика не оборваны, а концевик достает до толкателя, проблема может заключаться в неисправности контактов датчика или поломке концевика. Они могут окислиться, деформироваться или сломаться. Работоспособность контактов можно проверить при помощи мультиметра. Для этого нужно подключить прибор к выводам датчика и проверить изменение сопротивления между ними при нажатии на концевик.

Окислившиеся контакты можно зачистить, восстановив работоспособность датчика. Если это не получится, его следует заменить. Цена этой детали невысока, а купить ее можно в большинстве автомагазинов.

Современные автомобили оснащаются специальными электронными педалями сцепления, которые обеспечивают простоту переключения передач и нормализацию перехода к новому режиму работы двигателя.

Как и любой другой элемент системы, педаль имеет датчик, отвечающий за передачу данных к блоку управления. Нарушения в его работе могут привести к скачкам оборотов и нестабильному функционированию силового агрегата. Поэтому даже новая Гранта датчик сцепления, которой вышел из строя, может потребовать незамедлительного ремонта.

Снятие датчика положения педали сцепления

Снимаем датчик положения педали сцепления для замены.
Датчик расположен в труднодоступном месте под панелью приборов, поэтому большинство операций по демонтажу датчика для наглядности показываем на снятом педальном узле.

Расположение датчика положения педали сцепления.
Перед отсоединением колодки проводов датчика от колодки жгута проводов панели приборов…

Читайте также:  Цепь зажигания ваз 2106

…вынимаем держатель 1 колодки проводов датчика из отверстия 2 в кронштейне педального узла.
Нажав на фиксатор колодки жгута проводов панели приборов…

…отсоединяем колодку жгута проводов от колодки проводов датчика.

Поддев отверткой, выводим крючок пружины нажимного рычага из отверстия держателя датчика.

Крестообразной отверткой отворачиваем два самореза крепления держателя датчика к кронштейну педального узла.

…и снимаем держатель с датчиком в сборе.

Снимаем датчик с двух стержней держателя.

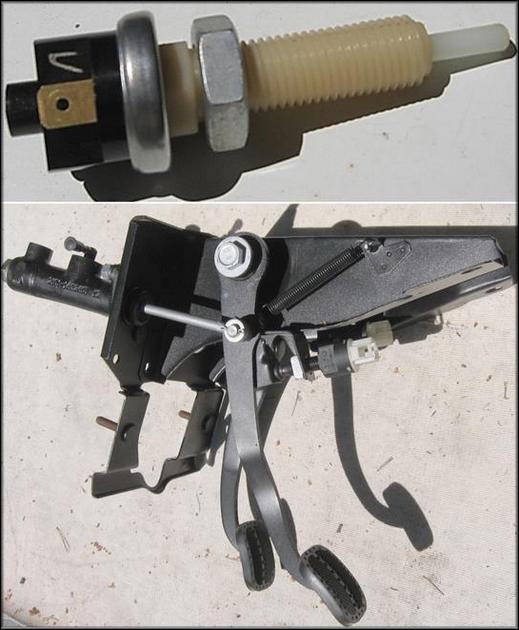

Датчик положения педали сцепления
Устанавливаем датчик положения педали сцепления в обратной последовательности.

Как выявить неисправность ДС?

Датчик скорости имеет в основе своего функционирования следующий несложный принцип:

1. У зубчатого колеса трансмиссионного агрегата присутствует специальная метка, вырабатывающая посредством ДС импульсы во время вращательного движения колеса.
2. Скорость передвижения авто Лада Гранта в данный момент регистрируется по частоте считываемых импульсов.
3. При увеличении скорости повышается частота импульсов.
4. Информацию подает непосредственно датчик скорости, как и от некоторых других, отображается на приборной панели.

Ввиду неудачного расположения рассматриваемого датчика, где находится? Низко и вблизи дорожного покрытия, он становится объектом воздействия грязи и влаги. Это приводит к его неисправности.

Если элемент выходит из строя, то об этом могут свидетельствовать следующие факторы:

• стрелка на спидометре располагается на отметке ноль или прибор функционирует периодически;
• мотор работает с перебоями на холостом ходу;
• показания на спидометре не отвечают реальной скорости движения;
• повышается топливное потребление;
• понижается тяга мотора.

Здесь следует внимательней отнестись к корректности выявления данной неисправности, поскольку аналогичные симптомы (нестабильная работа мотора во время холостых оборотов и завышенное топливное потребление) могут присутствовать при неисправном кислородном датчике LADA Granta. Напомним, что лямбда-зондов у Лада Гранта два. Один — управляющий (перед катализатором), второй — диагностирующий (за нейтрализатором). В функции первого входит отслеживание и корректирование состава топливовоздушной смеси, а второй необходим для регистрации присутствия кислорода в выхлопном газе.

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.

В процессе эксплуатации автомобиля водитель сталкивается с рядом проблем, которые говорят о том, что необходима регулировка сцепления на Калине. Из-за особенностей механизма, установленного на этих ВАЗах, даже при износе накладок ведомого диска тросик привода выключения сцепления автоматически удлиняется.

Где расположен датчик сцепления и зачем он нужен?

Специальный датчик сцепления Гранта крепится к самому кронштейну педали. Рассмотреть его можно взглянув под рулевую колонку. Представляет собой стабилизатор довольно простую конструкцию в виде концевого выключателя. В незадействованном состоянии он имеет положение “Выкл.”. Активируется элемент только при нажатии на педаль сцепления.

Электронная система управления сцеплением обеспечивает корректную работу двигателя и быстрое его переключение к новому режиму. При нажатии педали срабатывает стабилизатор и передает соответствующий сигнал в блок управления.

Таким образом, датчик педали сцепления Гранта позволяет оптимизировать переключение передач и исключить скачки оборотов при смене скоростного режима, а также нестабильную работу двигателя (рывки).

Корректировка работы механизма

При появлении различных посторонних звуков во время выключения сцепления в процессе эксплуатации автомобиля нужно проверить зазор на вилке привода и при необходимости откорректировать его. Регулировка троса сцепления выполняется в таком порядке:

1. Снять воздушный фильтр и вытянуть тросик за наконечник на максимальную длину.
2. Штангенциркулем замерить расстояние между наконечником и вилкой. В норме это расстояние не должно отклоняться от значения 2,7 мм.
3. При обнаруженных несоответствиях повернуть поводок на резьбе до установления нужной величины. Отпустить наконечник троса: при этом он должен плотно прижаться к вилке.
4. Нажать на педаль сцепления 3-4 раза для приведения в действие автоматической коррекции длины тросика, произвести замер снова.

При повторном замере может снова обнаружиться отклонение от значения 2,7 мм. В этом случае нужно заново выполнить описанные действия, чтобы отрегулировать длину троса.

Сцепление на Калине может издавать скрипы и шумы и после регулировки. Они могут быть вызваны трением поводка наконечника о вилку. Шум в этом случае доносится со стороны двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки. Другие возможные причины — скрип педали, скрежет троса при трении о кожух — устраняются нанесением смазки. В некоторых случаях источником шума может быть датчик педали сцепления.

Датчик положения педали сцепления ВАЗ

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления на ВАЗах

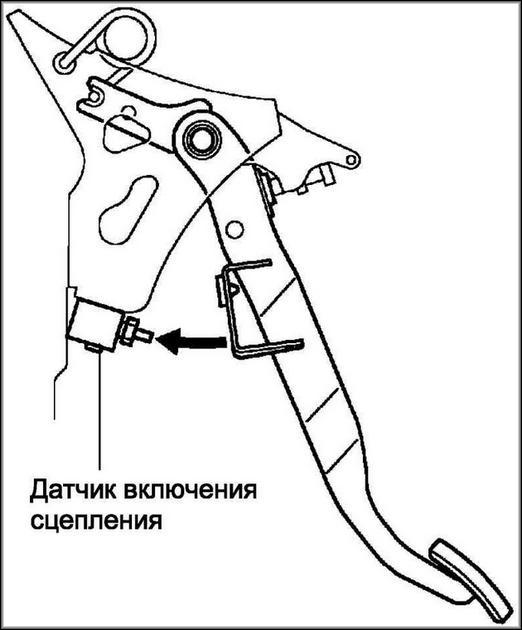

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Для чего нужен датчик сцепления

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Принцип работы датчика сцепления

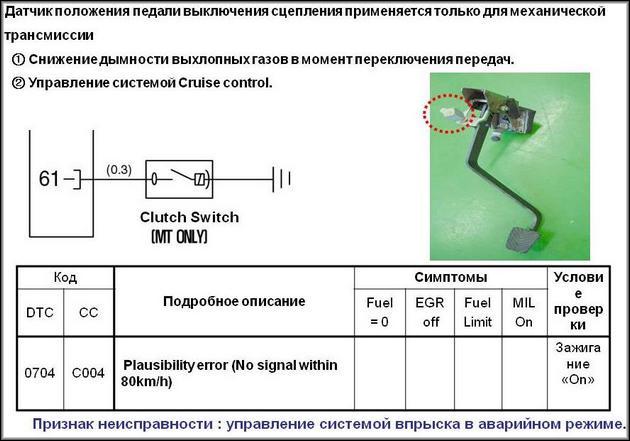

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

Неисправности датчика положения сцепления

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

• «клевки» автомобиля при переключении передач
• резкое увеличение или падение оборотов двигателя при выключении сцепления

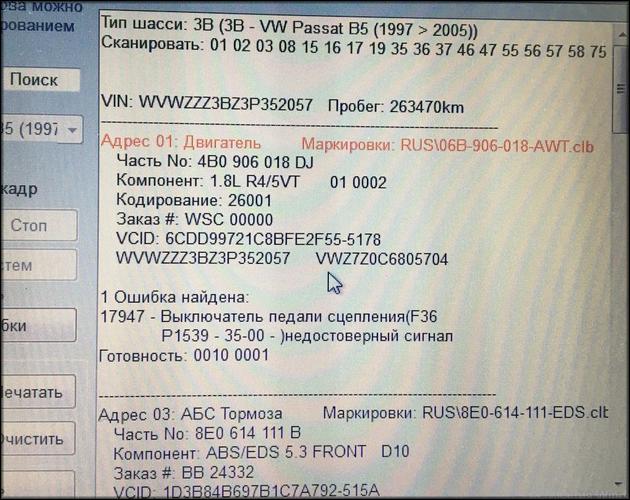

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передачи во время движения
• после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв цепи
• неправильная высота педали сцепления

С ошибкой 0830 мы столкнулись при подготовке материала «Как доехать без сцепления?» Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка «Check Engine», которая погасла только после нескольких десятков переключений передач в нормальном режиме.

Цена датчика сцепления

На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.

Программное отключение датчика сцепления на Ладе Гранте

После замены ДС новым сбросьте код ошибки. Сделать это можно как штатным бортовым компьютером, так и сканером ЕЛМ-327 (версия 1.5).

Не всегда штатный бортовой компьютер удаляет системные ошибки. Для качественной профилактики и диагностики автомобиля приобретайте модификацию сканера ЕЛМ-327.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Новая деталь для замены

Процесс самостоятельной регулировки сцепления на автомобиле Лада Гранта

На отечественных автомобилях семейства Лада Гранта помимо электронного блока сцепления установлен тросовый механизм. Один конец фиксируется у основания педали, другой на рычаге привода КПП.

Помимо автоматического натяжителя на тросе, изготовитель предусмотрел наличие механического гаечного регулятора.

1. Помещаем машину на ровную платформу, открываем капот, выжимаем рычаг стояночного тормоза.
2. Снимаем обе клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.
3. Снимаем адсорбер — датчик расхода воздуха, блок – модуль воздушного фильтра.
4. Поверх стартера в моторном отсеке находим вилку сцепления.
5. Плоскогубцами вытаскиваем наконечник вперед.
6. Штангенциркулем замеряем расстояние от вилки к пластиковому диску – ободку. В идеале дистанция равна 27 мм. При несоответствии производим корректировку.
7. 4-5 раз нажимаем на педаль сцепления, повторяем замер для объективности.
8. Замеряем свободный ход педали сцепления, он не должен превышать 146 мм. Если расстояние увеличено, уменьшено — трос подлежит замене, он растянут.

Водителю на заметку!!! Профилактика механизма сцепления на автомобиле Лада Гранта проводим через каждые 20 000 км.

Причины и признаки поломки выжимного подшипника

Причиной поломки данной детали являются неравномерные нагрузки на нее в момент, когда сцепление выжато, и она уходит назад вместе с ведомым диском. По этой причине долго удерживать педаль сцепления при включенной передаче строго не рекомендуется. В принципе, это надежная и долговечная деталь, а выходит из строя она чаще всего у автомобилистов-новичков.

Самый главный симптомы износа подшипника – появление легкого стука при выжимании педали сцепления. Если звук появился летом, это почти гарантия грядущих проблем, если же он пришел вместе с морозами, может иметь место элементарное изменение линейных размеров стакана подшипника из-за падения температуры на улице. Выжимной подшипник в большинстве автомобилей обладает неоспоримым достоинством – высокой прочностью, поэтому даже при появлении шума вы можете себе позволить некоторое время ничего не предпринимать, а понаблюдать за тем, не усиливается ли он.

Почему он ломается, и можно ли починить

Если отбросить совсем очевидные причины, такие как обрыв провода, ногой водителя, остается только один повод для ремонта или замены. Поломка микро-выключателя (по простому: «микрика»). Тут чистая механика: датчик работает интенсивно, возникает естественный износ.

Первая мысль автовладельца, умеющего держать в руках паяльник: заменить собственно «микрик».

В качестве временной меры, вполне подходит. Однако необходимо точно подобрать геометрию выключателя и его габариты. Кроме того, «микрики», работающие в бытовой электронике, не рассчитаны на интенсивную эксплуатацию, и вероятнее всего быстро выйдут из строя.

Обзор цен производителей

Технические параметры ролика: 100 х 60 х 20 мм, вес 0.05 кг.

Производитель	Цена (Руб.)	Ресурс (Тыс. км)
ВАЗ 11180-1602266-00 поводок троса	От 250	25 – 35
11180-1602210-00 трос в сборе	От 300	—/—
21901-1602210-00 трос в сборе	От 300	—/—
1118-3720015-00 ДС	От 370 – 450	—/—

*цены актуальны состоянием на 26.10.2018 года.

Комплектация:

• Жабка — выключатель 1118-3720015 – 1 шт;
• Кожух 1118-3720024-10 – 1 шт;
• Винты 1-0076690-01 – 2 шт;
• Пружина 1118-1602179-00 – 1 шт.

Рекомендации по выбору и покупке

При покупке запчастей отдавайте предпочтение оригинальной продукции. Сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации.

Покупайте расходные материалы в официальных пунктах продажи, дилерских центрах, торговых представительствах. Не пользуйтесь услугами непроверенных поставщиков, реализовывающих детали по несвойственно низкой цене. Дешевизна — признак низкого качества, подделки.

Последнее время становится популярным заказывать детали с последующей их установкой непосредственно в СТО. Помимо профессиональной установки, заказчик получает гарантию качества на выполненные работы, скидки, бонусные накопления на карту.

Принцип работы электронной системы управления двигателем (ЭСУД)

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления.

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

• экономит топливо;
• облегчить вождение;
• следить за исправность муфты;
• увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Где располагается выключатель сцепления

Место детектора сцепления на «механике» отлично иллюстрирует схематическое универсальное изображение:

Место монтажа датчика — там, где крепится педаль сцепления. Устройство расположено таким образом, что один конец рычага, толкателя прикасается к концевику, соответственно, при нажатии/отпускании производится смыкание/размыкание контактов (вкл./выкл. сенсора).

Устройство и работа сцепления Калины

Агрегат относится к механизмам сухого типа, однодисковый, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросом, снабженным храповиком. Эта деталь позволяет тросику автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянное беззазорное прилегание муфты с выжимным подшипником к корзине.

Нажимной диск вместе с пружиной диафрагменного типа заключены в кожух. Все вместе и принято называть корзиной сцепления. Между этим механизмом и маховиком расположен ведомый диск. Его ступица соединена с первичным валом КПП.

При воздействии на педаль тросик натягивается, поворачивая вилку. Нижняя втулка ее запрессована в картер сцепления, верхняя — съемная. Усилие при повороте вилки через муфту и выжимной подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

При отпущенной педали сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль в норме полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

• превышение полного хода педали (в норме — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
• при нажатой педали включение передачи происходит со скрежетом или треском — сцепление не выключается полностью;
• при пуске двигателя слышно завывание в картере — износ выжимного подшипника;
• рывки при начале движения свидетельствуют о недостаточной плавности включения сцепления;
• при езде на 3-4 передаче при нажатии на газ быстро растут обороты двигателя, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Как правило, корректировать работу сцепления приходится после его ремонта для приведения механизма автоматической регулировки в рабочее состояние.

Эта операция может потребоваться и в том случае, если Калина долгое время не эксплуатировалась или работала в зимнее время.

В подобных случаях компенсатор износа может утрачивать часть своих функций и не справляется с регулировкой длины тросика.

Инструкция по замене контроллера тормоза

1. Откачать жидкость.
2. Установить автомобиль на опорной стойке и снять колесо.
3. Ключом отвернуть два штифта колес.
4. Снять тормозной барабан.
5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
8. Снять шайбу и рычаг.
9. Установить новую колодку, собрать деталь в обратной последовательности.

Задние дисковые тормоза на Лада Калина

Проверка и замена датчика положения коленчатого вала Лада Гранта

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя.

Поэтому часто этот датчик называют датчиком синхронизации.

Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.

Частота появления импульсов соответствует частоте вращения коленчатого вала.

Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°.

Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом — четвертом и втором — третьем цилиндрах.

Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

Снятие и установка датчика положения коленчатого вала

1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Выкручиваем ключом на 10 мм болт крепления датчика

Извлеките датчик из отверстия прилива крышки

4. Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55 – 0,75 кОм.

5. Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию.

Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала.

Зазор должен быть 1± 0,41 мм, он задан конструкцией датчика и не регулируется.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала.

Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя.

Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера.

При несоответствии значений напряжения и исправных цепях — неисправен контроллер.

Можно еще проверить следующим образом:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала.

У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.

Список интернет-магазинов, реализовывающие датчики сцепления

№	Название	Адрес
1.	Авто Азбука	https://avtoazbuka.net
2.	MOTORRING	https://motorring.ru
3.	LADA-GRANTA96	http://ladagranta96.ru
4.	AUTOPITER	http://www.autopiter.ru/
5.	DRIVEBOX	http://drivebox.ru/
6.	SKLADEXPRESS	http://skladexpress.ru/

Поломки, замена концевика педали сцепления

Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.

Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.

Признаки поломки, диагностика

О выходе из строя сенсора сцепления сигнализируют такие симптомы:

• дергание ТС при смене передач;
• колебание, понижение/повышение оборотов при не задействованном сцеплении;
• если подключить к ЭБУ контроллер для проверок ошибок, то он покажет код 0803 (чаще всего, могут быть и иные комбинации);
• на приборном табло в салоне автомобиля загорится «Check Engine».

Читайте также:  Трос сцепления лучше для ваз 2110

Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:

• внутренняя поломка сенсора;
• на детекторе, его проводке оборвана цепь, возникает короткое замыкание;
• педаль располагается недостаточно или чрезмерно высоко.

«Check Engine» также высвечивается:

• при не поступлении в ЭБУ импульса на протяжении 2 сек., когда автомобиль трогается;
• если сигнал отсутствовал при 4 переключениях на ходу.

В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:
