Где находится кран печки ваз 2115 – как найти и заменить

(Last Updated On: 07.11.2023)

Что потребуется для замены крана печки на автомобиле ВАЗ-2115

Если наблюдается протечка крана, его необходимо заменять как можно скорее. В противном случае охлаждающая жидкость может на полном серьезе затопить весь салон. В такой ситуации потребуется не только производить ремонт, но и тратить довольно много времени на уборку в машине.

Что нужно для замены крана печки? Вам понадобится всего несколько инструментов и принадлежностей:

• комплект торцовых и накидных ключей;
• набор отверток;
• новая деталь. Лучше всего выбирать современные керамические краны, которые комплектуются всеми необходимыми уплотнительными элементами;
• жидкость WD-40;
• герметик из силикона, обеспечивающий надежную герметизацию системы;
• любая емкость, в которую вы будете сливать охлаждающую жидкость.

Ремонт автомобиля лучше всего осуществлять на яме или с использованием подъемника – так вы сможете получить свободный доступ ко всем деталям.

Процесс замены крана печки на ВАЗ-2115

Для начала полностью сливаем антифриз в заранее подготовленную тару, чтобы избежать протечек в процессе демонтажа потекшего крана. После выполнения данной процедуры потребуются следующие действия:

• ослабляем хомуты, фиксирующие патрубки, которые соединяют двигатель с краном печки;
• зачищаем патрубки с использованием металлической щетки и обрабатываем их жидкостью WD-40. Этот несложный этап позволит вам без особых проблем отвинтить старую деталь;
• откручиваем гайки, которыми закрепляется кран. Для этого нужно использовать ключ на 10;
• перебираемся в салон авто и немного вытягивая деталь на себя, извлекаем специальный пружинный фиксатор;

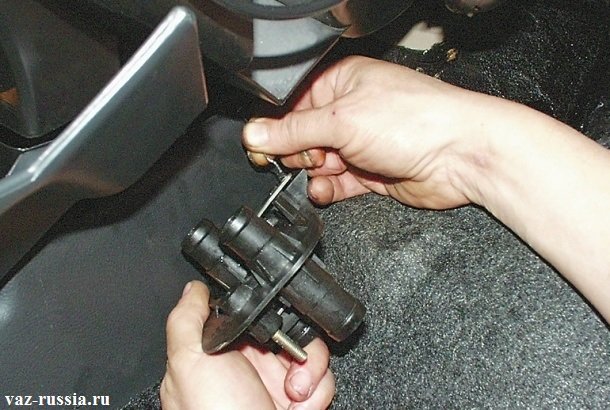

• отсоединяем кран от троса управления и снимаем его;
• подключаем трос к новой детали, устанавливаем на место пружинный фиксатор и прикручиваем кран к патрубкам.

Сборка осуществляется в обратном порядке. В процессе подключения нового крана обязательно используем силиконовый герметик, устойчивый к воздействию охлаждающей жидкости, а также закручиваем на место сливную пробку. На последнем этапе заливаем антифриз и проверяем работу системы.

Возможные проблемы

По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки. Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды. Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.

Читайте также: Замена масляного насоса ВАЗ-2115

Второй – гораздо более серьезной – проблемой может стать течь крана. Это уже сулит вам не только неприятности с попаданием охлаждающей жидкости внутрь салона автомобиля, но и полный перегрев движка, спровоцированный тем, что вся система останется без тосола.

К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.

Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.

Как поменять кран печки на ВАЗ-2114: фото и видео

Разрабатывая семейство машин 2113-2115, конструкторы предусмотрели интересное решение, касающееся регулятора температуры. Сам регулятор выполнен в виде движка, смещаемого влево (закрыть) или вправо (открыть полностью). Движок соединён с краном, установленным в малом контуре перед радиатором печки. Мы для примера рассмотрим, как выполнить замену краника на печке ВАЗ-2114. Приступаем…

Всё то, что мы собираемся делать, дальше показано на видео о замене крантика печки. Смотрим.

Немного теории

Нагретая жидкость движется от термостата к кранику, и дальше она поступает либо в радиатор «30», либо выходит в отводящий патрубок сразу. Это – два разных случая, соответствующих крайним положениям движка (MAX/MIN). Если посмотреть на чертёж, всё станет понятней.

Так выглядит узел отопителя

Читайте также:  Определяем масляное голодание двигателя: причины, признаки и последствия. Как прочистить масляные каналы в двигателе ваз Забиты масленные каналы в двигателе чем промывать

Здесь показаны: 6 – шланг отводящий; 8 – шланг подводящий; 7 и 27 – хомуты (4 шт.); 26 – отводящий внутренний шланг (к радиатору); 28 – подводящий внутренний шланг (от радиатора), 33 – хомут-стяжка.

Подготовка к замене

От АКБ отсоединяют клемму «минус». Затем ключом «на 10» откручивают 16 винтов, удерживающих брызговик двигателя.

Удалить брызговик не так-то просто

Дальше мы будем сливать тосол. К сожалению, на ВАЗ-2114 замену краника по-другому выполнить нельзя. А на двигателе 11183 для этого снимают модуль зажигания с кронштейном (три винта под ключ «на 13»). Главное – открыть крышку на расширительном бачке, отключив от неё разъём датчика.

Сначала тосол сливают из двигателя, затем – из радиатора. Ключом «на 13» откручиваем пробку на двигателе, подставляем ёмкость… Дальше так же поступаем с пробкой радиатора (см. фото).

Две сливные пробки

Обе пробки надо будет завернуть.

Чтобы залить новый тосол, снимают патрубок с модуля дроссельной заслонки. Число патрубков – три, а снимается тот, что ближе к лобовому стеклу. Жидкость заливают в бачок, а патрубок одевают ближе к завершению.

Правила по выбору антифриза рассматривались раньше. Кстати, сливая старый тосол, не оставляйте кран печки закрытым.

Что нужно проверить

Перед заменой краника надо убедиться в том, что:

• Сеть обесточена;
• Автомобиль зафиксирован ручником;
• В охлаждающей системе нет жидкости.

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Замена крана печки ВАЗ 2114 своими руками (пошагово)

Непонятно почему, но именно этот элемент системы охлаждения чаще других выходит из строя. Обычно это происходит осенью, когда возникает необходимость в использовании отопителя. Основных причин поломки крана всего две:

Читайте также:  Предохранители ваз 2109, карбюратор, высокая панель

1. закисание запорного устройства;
2. разгерметизация корпуса (течь).

В первом случае открыть, или закрыть кран оказывается невозможным. Окислительные процессы внутри приводят к тому, что элементы запорного механизма прикипают друг к другу.

https://www.youtube.com/watch?v=ytcreatorsru

Применение силы для того чтобы сорвать с места запоры чревато их полным разрушением. Эта поломка не является критичной, и позволяет эксплуатировать автомобиль в теплое время года.Достаточно просто перекрыть поступление воздуха в салон с помощью заслонки.

Если же обнаружится течь, автомобиль использовать не рекомендуется. Нарушение герметичности корпуса крана проявляется следующими признаками:

• снижение уровня охлаждающей жидкости;
• наличие в салоне характерного запаха;
• появление на лобовом стекле жирного налета;
• следы охлаждающей жидкости на резиновых ковриках или ковролине под бардачком.

Стоит отметить, что кран отопителя имеет неразборной корпус, из-за чего он ремонту не подлежит. Здесь поможет только его замена.

Сегодня в продаже можно встретить краны с металлическим запорным устройством и с керамическим. Последние считаются более надежными, так как устойчивы к окислительным процессам, однако, что касается герметичности, то модели с металлическим запором ничем им не уступают.

Есть также краны с шаровым запорным механизмом, но они также не отличаются особой надежностью. Ниже в таблице приведены модели кранов отопителя для ВАЗ 2114. Цена кранов варьируется от 150 до 350 рублей, в зависимости от модели.

Производитель	Каталожный номер	Материал запорный механизм
ОАТ ДААЗ	21080-810115000	Металл
АвтоВАЗ	21080-810115000	Металл
Tsn-Цитрон	8.5.2	Металл
«Дорожная Карта»	21080-8101150	Керамика
ЯВВА	2108-8101150	Керамика
Luzar	2108-8101150	Керамика

Инструменты и средства, которые понадобятся для замены крана:

• набор гаечных ключей;
• отвертка крестовая и плоская;
• пассатижи;
• емкость для сбора сливаемой охлаждающей жидкости;
• тряпка.

Для начала ставим автомобиль на эстакаду или на яму. Даем двигателю остыть. Далее нужно слить охлаждающую жидкость. Это можно сделать, открутив сливную пробку (ключ на 13) на блоке цилиндров, предварительно открыв расширительный бачок, или же через сливное отверстие внизу радиатора охлаждения.

Далее находим под капотом со стороны переднего пассажира два патрубка, идущие в салон. Крестовой отверткой ослабляем червячные хомуты, и снимаем шланги. Если с них потечет охлаждающая жидкость, подставляем емкость и пользуемся тряпкой.

Теперь переходим в салон. На переднем пассажирском месте слева внизу ищем патрубки, идущие от радиатора к крану отопителя. Для удобства снимаем левую крышку панели, закрывающую радиатор. Ослабляем крепящие их хомуты, и отсоединяем шланги. При вытекании жидкости используем тряпку.

Когда шланги будут отсоединены с обеих сторон, возвращаемся под капот и откручиваем 2 гайки на шпильках, фиксирующих корпус насоса. Здесь используем ключ на 10. Перебираемся в салон и вытягиваем на себя кран. Используя пассатижи и плоскую отвертку, отсоединяем трос привода запорного механизма крана, предварительно сняв скобу, удерживающую тягу.

Извлекаем поломанный кран отопителя. Монтаж нового крана начинаем с крепления троса и патрубков, идущих к радиатору отопителя.

Дальше производим сборку в обратной последовательности. По окончанию монтажа крышку панели на место не ставим. Залив охлаждающую жидкость в радиатор, запускаем двигатель, греем его до включения вентилятора.

Проверяем работу системы, открыв заслонку, включив вентилятор отопителя, и перемещая рычаг управления краном вправо-влево.

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Периодически визуально осматриваем кран и места присоединения к нему патрубков на наличие течи. Если все нормально, ставим на место крышку панели приборов.

Неисправностей крана печки ВАЗ-2114 три, но при возникновении узел подлежит обязательной замене, поскольку ремонту он не подлежит.

Рекомендуем: Замена маслосъемных колпачков на автомобиле ВАЗ 2109

Поломки крана:

1. Неполное открытие/закрытие канала. Возникает она из-за износа места соединения оси с запорной заслонкой. В результате появляется значительный люфт, из-за которого даже при переводе рычага крана в крайнее положение, заслонка открывает канал не полностью. Эта неисправность негативно сказывается на производительности печки.
2. Заклинивание запорной заслонки. Происходит из-за того, что краном длительное время не пользовались и подвижный элемент прикипел и не движется. Попытки открыть с прикладыванием усилия заканчиваются разрывом места соединения оси с заслонкой или образованием сильного люфта, при котором кран тоже становится неработоспособным.
3. Потеря герметичности. Герметичность узла обеспечивается уплотнителями оси заслонки. Если эти элементы изношены или повреждены – жидкость вытекает наружу через посадочное отверстие оси. На работоспособность печки эта неисправность не влияет, но в салоне появятся подтеки антифриза.

Выявить первые две неисправности можно только визуально, сняв кран с авто. Что касается потери герметичности, что симптомом поломки будут следы антифриза на напольном коврике в салоне. А поскольку течь может произойти из-за неплотностей в местах соединения патрубков с элементами отопителя, то при появлении подтеков в первую очередь найдите место протечки. Если течь дал кран, то следы антифриза будут на корпусе.

Работы выполняются на холодном двигателе:

1. Открутите боковую стенку центральной приборной панели со стороны пассажира либо полностью снимите панель.
2. Под краник и ноги пассажира положите тряпки.
3. Откройте капот и открутите хомуты отводящего и подводящего шланга печки, снимите с краника патрубки и слейте в пустую емкость жидкость.

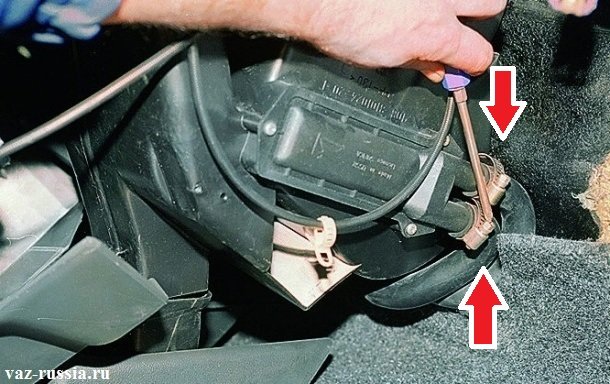

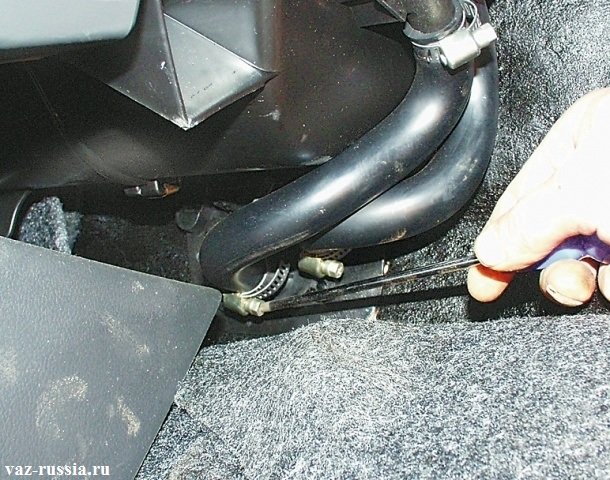

4. Переместитесь в салон и с помощью крестовой отвертки открутите крепежные хомуты патрубков радиатора отопителя к кранику. Снимите их и подставьте емкость для слива ОЖ.

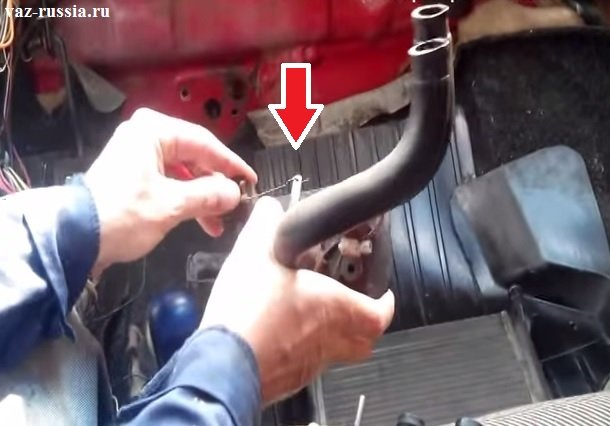

5. Пассатижами снимите скобу тяги рычага крана и выведите ее из отверстия рычага.

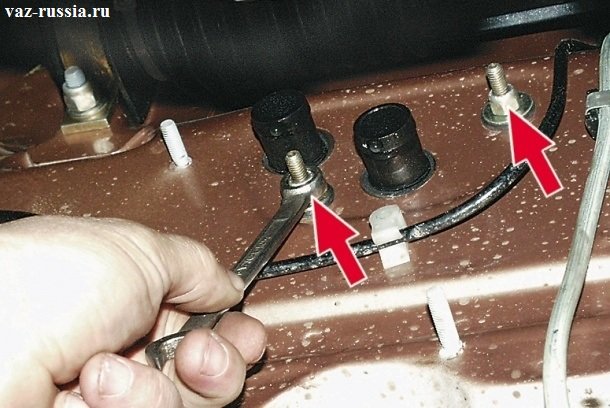

6. Затем опять переместитесь под капот и открутите два крепления краника к щитку.

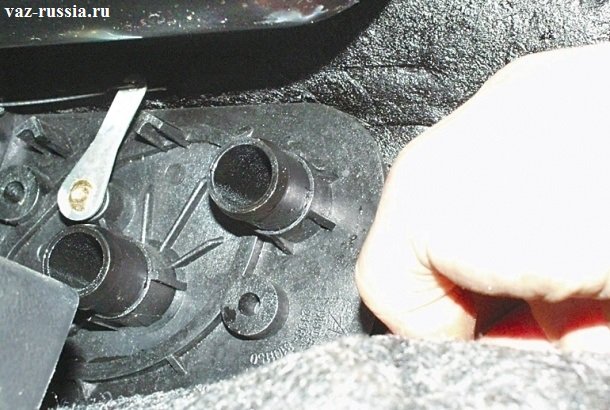

7. Переместитесь в салон и выньте краник.

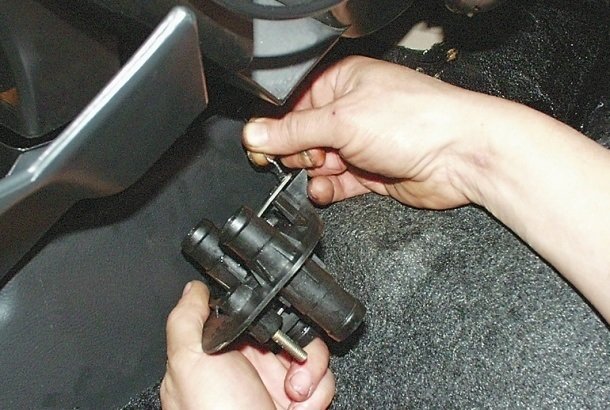

8. Установите новый кран на свое место.
9. С двигательного отсека закрепите его двумя гайками. Рекомендовано предварительно смазать их антикором.
10. Переместитесь в салон, откройте краник полностью и натяните скобу.

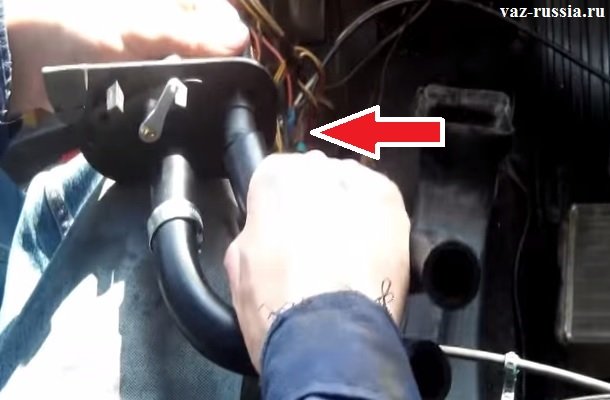

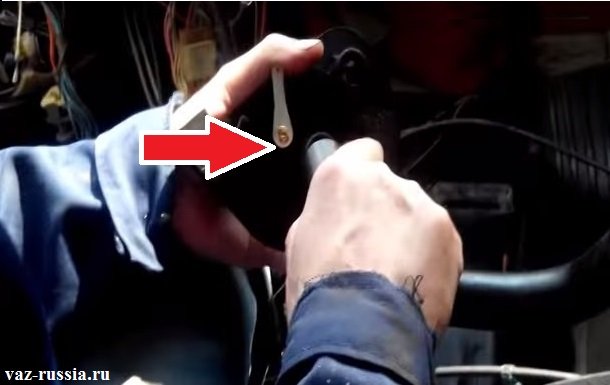

11. Оденьте патрубки со стороны двигательного отсека и салона, хорошо их закрепите.
12. Залейте ОЖ, если сливали полностью. Или открутите на дроссельном узле патрубок и заливайте в трубку жидкость, пока она не наполнится.
13. Поставьте на место патрубок, заведите мотор, прогрейте его, подтяните хомуты патрубков крана и включите печку.

Как правильно выбрать кран печки

Напоследок хотим дать несколько полезных рекомендаций по выбору краника печки для вашего автомобиля. Современный рынок предлагает несколько разновидностей этих устройств:

• самый простой вариант – кран, устанавливаемый на заводе-производителе авто. Он построен на мембранном элементе из резины, которая часто не выдерживает повышенных температур и «прикипает». Решение данной проблемы – замена изделия. Именно поэтому заводские краны лучше не покупать;
• шаровой краник, который обойдется намного дороже мембранного, но и прослужит значительно дольше;
• керамическое устройство. Оптимальный вариант, который вполне заслуженно считается наиболее надежным и долговечным. Для изготовления корпуса такого крана используется металл или полимерный материал, устойчивый к перегреву, а в качестве запорного элемента используется пара пластин из керамики.

Какой выбрать кран для печки ВАЗ-2115? Мы рекомендуем не экономить на приобретении данной детали и выбирать самый долговечный вариант. Это позволит избежать частой замены и сэкономить весьма приличную сумму денег.

Самостоятельно меняем кран отопителя на автомобилях ВАЗ 2113 и ВАЗ 2115

Отопительные системы на ВАЗ 2113 и ВАЗ 2115 никогда не отличались большой надёжностью. Поэтому автолюбителям практически всегда приходится что-то дорабатывать в этих системах. В первую очередь это относится к отопительным кранам, которые имеют нехорошее свойство подтекать в самый неподходящий момент. Попробуем разобраться, почему течёт кран печки в автомобиле ВАЗ и как устранить эту проблему.

Назначение отопительного крана на ВАЗ 2113 и ВАЗ 2115

Сначала следует сказать, что на автомобили ВАЗ 2113 и ВАЗ 2115 устанавливаются совершенно одинаковые отопительные краны, конструкция которых не менялась со времён ВАЗ 2108. Назначение печного крана сводится к тому, чтобы регулировать поток антифриза, поступающего в малый отопительный радиатор. Кран можно переключать так, чтобы охлаждающая жидкость шла по большому кругу охлаждения (это делается в холодное время года) или по малому кругу охлаждения (в этот режим кран переключается летом).

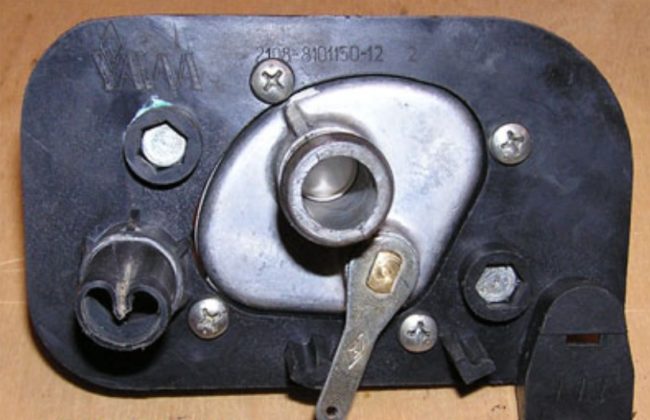

На ВАЗ 2113 и ВАЗ 2115 стоят совершенно одинаковые печные краны

Расположение отопительного крана

Практически на всех автомобилях ВАЗ печной кран находится под центральной панелью, со стороны пассажира. Чтобы заменить это устройство, панель придётся снять, открутив для этого несколько саморезов. К крану всегда подключена пара резиновых патрубков, удерживаемых стальными хомутами.

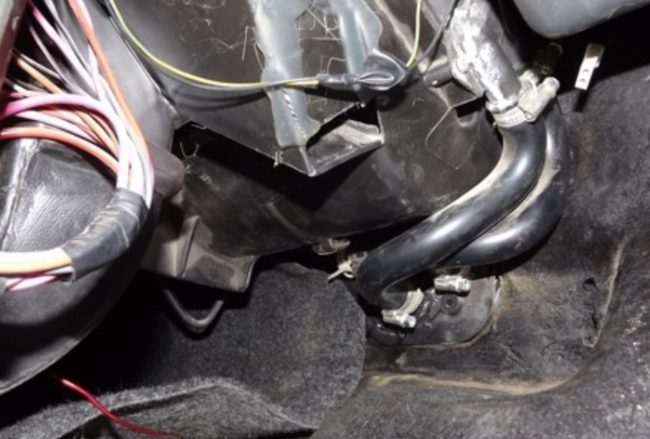

На ВАЗ 2115 и ВАЗ 2113 отопительные краны находятся под центральной панелью со стороны пассажира

Здесь же следует отметить, что перед снятием крана всегда рекомендуется полный слив антифриза из системы. Однако опытному водителю по силам демонтировать кран без слива антифриза (но для новичка этот вариант слишком сложен, поэтому ниже он рассматриваться не будет).

Неисправности отопительного крана и их причины

Существует ряд поломок, типичных для отопительных кранов ВАЗ. Вот они:

• окисление. Кран отопителя ВАЗ начинает подтекать из-за сильного окисления. Происходит это так: зимой кран постоянно открыт, антифриз идёт по большому кругу, обогревая салон. Весной необходимость в этом отпадает, кран закрывается и пребывает в закрытом положении в течение 3–5 месяцев. За это время он успевает буквально прикипеть к патрубку. Так что вновь открыть его удаётся только с помощью плоскогубцев. Разумеется, герметичность крана после этого нарушается и возникает течь;

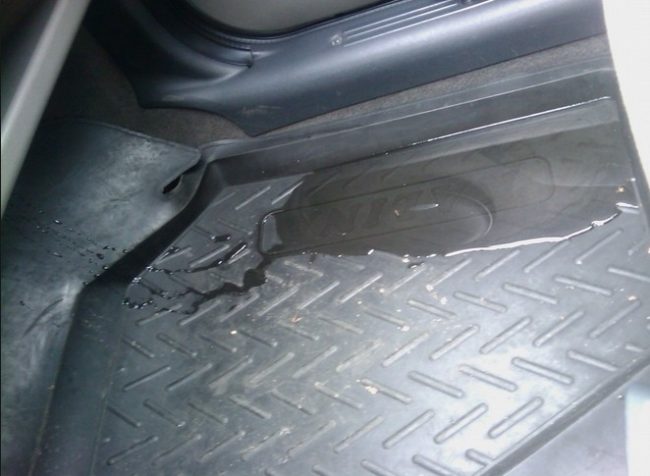

  Антифриз на ВАЗ 2113 вытекает через кран прямо на пассажирский коврик
• заклинивание. Отопительный кран на автомобиле ВАЗ, как и любое другое устройство, может просто выработать свой ресурс и какая-то из его деталей сломается, делая невозможным закрытие и открытие устройства;
• растрескивание патрубков и ослабление хомутов. Патрубки печного крана выполнены из резины, которая со временем трескается (это происходит особенно быстро, если машина постоянно эксплуатируется при низкой температуре). Стальные хомуты, которыми патрубки крепятся к крану, постепенно ослабевают из-за так называемой усталости металла. Всё это приводит к утечкам антифриза, которые видны как в кабине, под ногами пассажира, так и на земле под автомобилем.

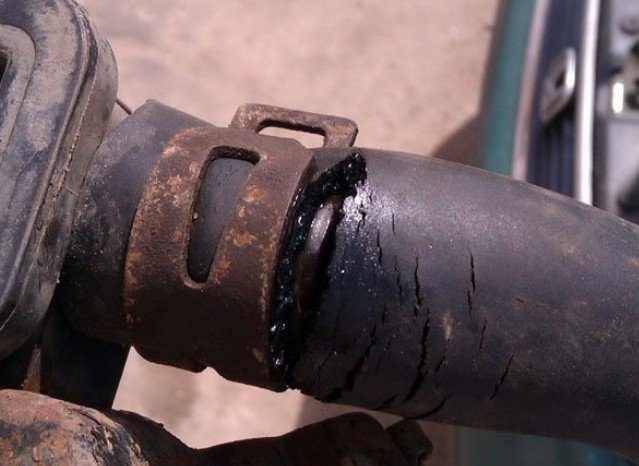

  Резиновые патрубки печных кранов ВАЗ часто трескаются на морозе

Особенности выбора отопительного крана на ВАЗ 2113 и ВАЗ 2115

После поломки крана автолюбителю придётся его менять. И здесь возникает вполне логичный вопрос: какой кран купить на замену? Перечислим основные типы печных кранов, рассмотрим их плюсы и минусы:

• мембранный печной кран. Именно такой кран ставят на заводе практически на все автомобили ВАЗ, включая ВАЗ 2113 и ВАЗ 2115. Надёжность мембранных кранов крайне низка, и как уже говорилось выше, они сильно подвержены окислению. По этой причине покупать на замену мембранный кран не рекомендуется, несмотря на его низкую цену, которая начинается от 200 рублей;
• кран шаровый. Он дороже мембранного (стоимость начинается от 500 рублей), но и его надёжность выше. При этом шаровый кран тоже выполнен из металла, а значит, проблема окисления никуда не исчезает, так что рано или поздно автовладельцу придётся открывать этот кран плоскогубцами;
• кран керамический. Оптимальный и самый дорогой вариант (хороший керамический кран может стоить 1000–1500 рублей). Жидкость в таком кране запирается с помощью пары керамических пластин, плотно прижатых друг к другу. О проблеме окисления водитель может забыть, поскольку керамика инертна. Этот кран является оптимальным вариантом из всех вышеперечисленных, так что если автовладельцу позволяют финансы, остановиться следует именно на нём.

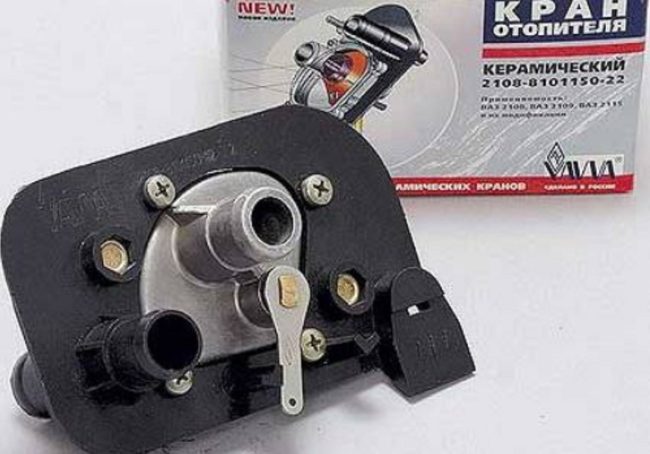

  Оптимальный вариант для ВАЗ 2113 — печной кран из керамики

Какой кран отопителя можно приобрести для монтажа на ВАЗ 2115?

Торговые точки, где продаются запасные части для легковых транспортных средств, предлагают автомобилистам три различных вида такого устройства:

• Обычный. По мнению профессионалов приобретать стандартный переключатель нет смысла из-за того, что он легко поддается окислению и очень быстро выходит из строя. Обычный кран отечественного производства выполнен в виде мембраны из резины, один вид которой буквально «кричит» о ее ненадежности.
• Шаровый. Более «продвинутый» вариант в виде шарика небольшого размера с отверстиями. Он эксплуатируется обычно немного дольше, но все равно сравнительно быстро выходит из строя, так как окисляется достаточно быстро.
• Керамический. Такой кран на ВАЗ 2115, пожалуй, самый современный и по-настоящему надежный. В его пластиковом корпусе расположены две керамические пластинки, которые и выполняют функцию запорного компонента.

Стоит отметить, что керамический переключатель при всех его достоинствах трудно назвать безупречным элементом. Он не обеспечивает высокого уровня теплоотдачи, имея малую пропускную способность. С этой точки зрения лучше приобретать шаровой кран.

Процесс замены отопительного крана на ВАЗ 2113 и ВАЗ 2115

Перед началом работы следует определиться с инструментарием и расходниками. Вот что нам потребуется:

• исправный отопительный кран;
• ключи рожковые;
• ключи торцовые;
• шестилитровая ёмкость с новым антифризом;
• ёмкость для старой охлаждающей жидкости (лучший вариант — небольшой таз);
• отвёртка плоская;
• отвёртка крестовая;
• плоскогубцы;
• ветошь.

Последовательность операций

1. Машина ставится на смотровую яму или на эстакаду. Колёса надёжно фиксируются с помощью противооткатных башмаков. Затем под главным радиатором откручивается пробка, начинается слив антифриза в заранее подставленный таз или ведро. Следует помнить, что полный слив антифриза занимает от 10 до 20 минут.


   Антифриз удобно сливать в таз, подставленный заранее

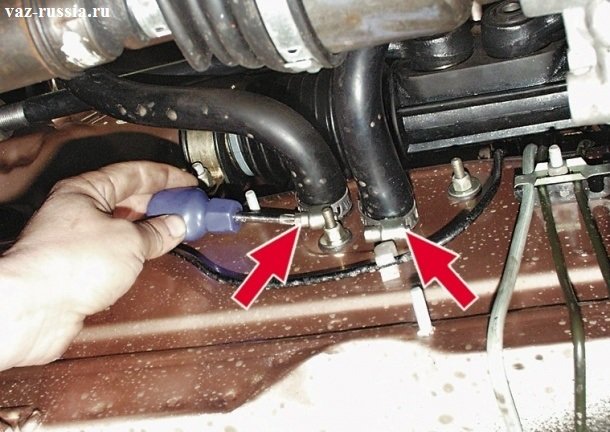

2. Под капотом нужно отыскать два отопительных патрубка. На патрубках есть стальные хомуты. Винты на хомутах откручиваются с помощью крестовой отвёртки, патрубки снимаются с трубок вручную.

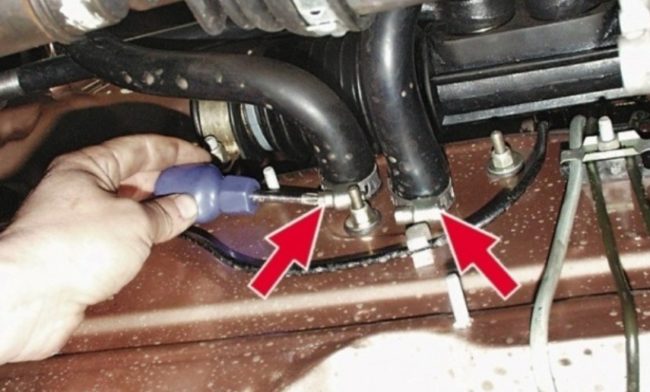

   Хомуты на наружных патрубках ВАЗ 2113 ослабляются отвёрткой
3. В кабине, со стороны пассажира, снимается боковая панель, под которой располагаются патрубки отопительного крана. Для снятия этой панели следует воспользоваться плоской отвёрткой и рожковым ключом на 10. После снятия панели откроется доступ к патрубкам, которые крепятся к крану стальными хомутами. Для ослабления этих хомутов потребуется маленькая плоская отвёртка.

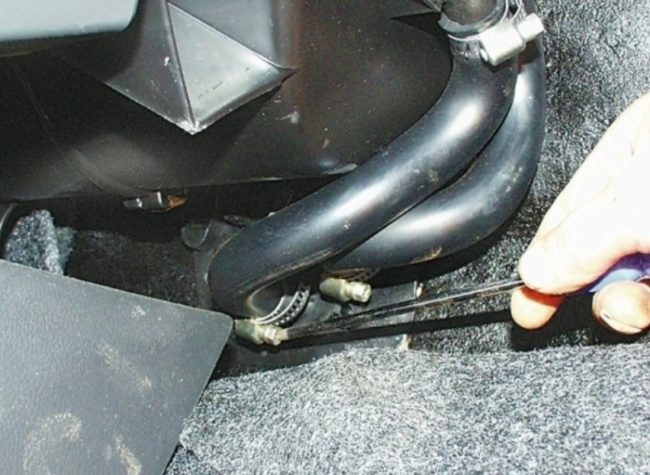

   Для ослабления внутренних хомутов на патрубках крана ВАЗ 2113 придётся снять боковую панель

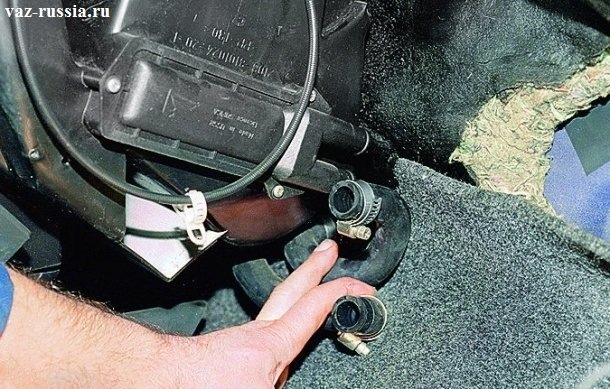

4. Другими концами патрубки отопительного крана крепятся к печному радиатору. Там тоже есть два хомута. Они ослабляются крестовой отвёрткой и стягиваются с радиаторных трубок вручную.
5. Как только кран будет полностью свободен от патрубков (как со стороны салона, так и со стороны двигателя), можно переходить к откручиванию его крепежа. Печной кран держится на двух шпильках с гайками на «10». Откручивать эти гайки лучше всего с помощью накидного ключа, так как места под боковой панелью мало.

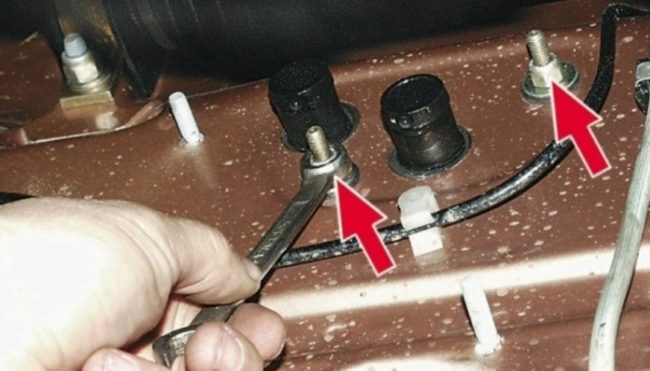

   Шпильки печного насоса ВАЗ 2113 удобно откручивать накидным ключом
6. После выкручивания обеих гаек кран можно снять с крепёжных шпилек. Но делать это надо осторожнее, потому что к крану крепится тяга, которую тоже придётся отсоединить.

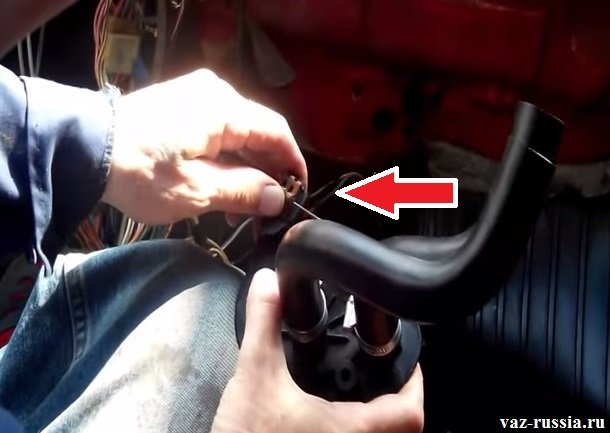

7. Тросовая тяга отопительного крана держится на стальном зажиме. Чтобы его разогнуть, необходимо использовать плоскогубцы.

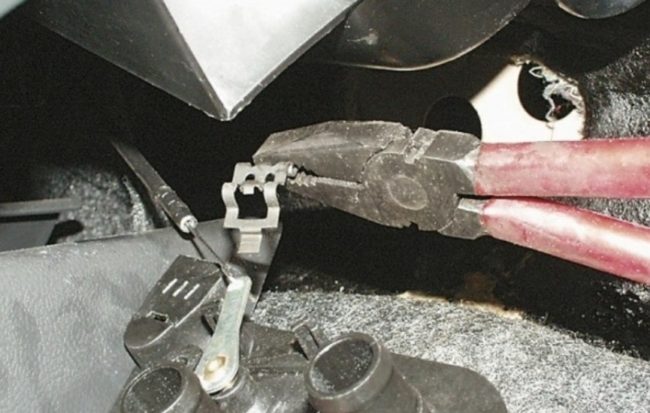

   Тяга печного насоса ВАЗ 2113 держится на зажиме, который разгибается плоскобуцами
8. Теперь печной кран извлекается из своей ниши, заменяется новым, а затем отопительная система собирается в обратной последовательности.

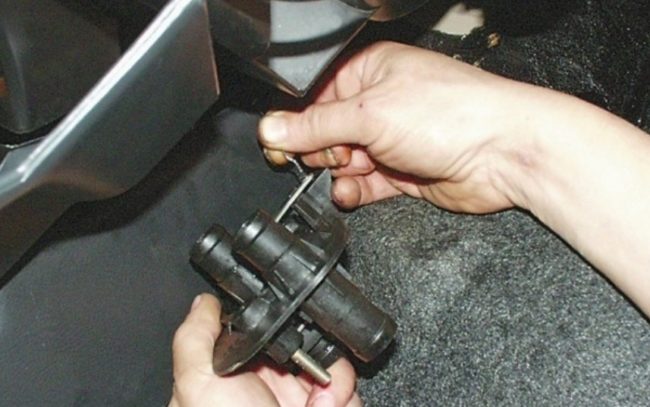

   Печной насос ВАЗ 2113 освобождён от тяги и патрубков и теперь его можно снимать

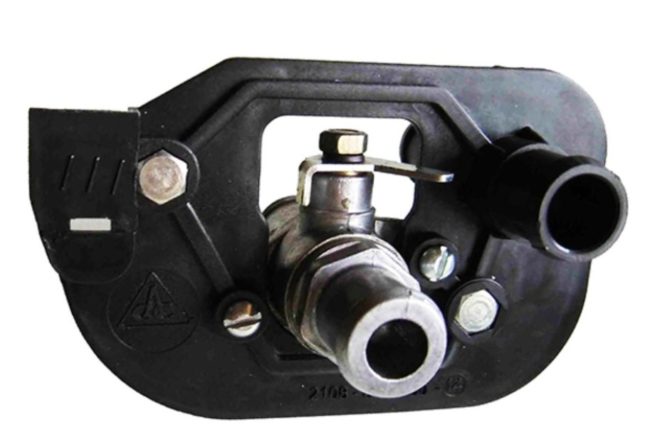

О модернизации отопительного крана

Как уже было сказано, печной кран на ВАЗ не слишком надёжен. Поэтому некоторые автолюбители идут на радикальные меры для того, чтобы раз и навсегда избавить себя от утечек антифриза. Самый простой вариант модернизации выглядит так: из крана вырезается переходная трубка, а на её место вставляется простой керамический водопроводный штуцер с шаровым краном (причём автовладельцы предпочитают ставить фирменные итальянские штуцера, а не дешёвые китайские). Получившаяся конструкция представлена на фото ниже.

Автолюбители часто ставят на печные краны ВАЗ обычные водопроводные штуцеры

Достоинства такой замены очевидны: высокая надёжность и никаких протечек. Но есть и существенный минус: открывать и закрывать кран придётся вручную. А для этого нужно будет каждый раз останавливаться и лезть под капот.

Установку печного крана прямо в салоне вряд ли можно назвать удачным инженерным решением, особенно если надёжность узла невысока. Так что менять печной кран владельцу ВАЗ придётся непременно и лучшее, что он может сделать в этой ситуации — не ждать, когда охлаждающая жидкость польётся под ноги пассажиру, а установить керамический кран сразу после покупки машины.

Замена крана отопителя

Замена крана отопителя на автомобиле ваз производится при нарушении герметичности крана отопителя. Признаком течи крана печки является образование в салоне автомобиля ваз лужиц охлаждающей жидкости на ковровом покрытии у ног переднего пассажира.

С наступлением холодов все водители переводят рычажок выключения обогрева в “красную” зону, и многие сразу же обнаруживают под ногами пассажира лужу “Тосола”. То же самое случилось со мной весной при выключении “печки”. Так что к нежному крану стоит прикасаться пореже. Лучше – дважды в год, остальное время регулируя температуру заслонкой подачи “забортного” воздуха. Но запасной узел бывалые держат наготове.

Для выполнения работы по замене крана отопителя потребуются новый кран отопителя, червячный хомут диаметром 16-23 мм и охлаждающаяся жидкость.

Работу по замене крана отопителя на автомобиле ваз проводим при холодном двигателе. В моторном отсеке ослабляем затяжку хомутов крепления подводящего и отводящего шлангов отопителя к патрубкам крана, и снимаем шланги с патрубков.В салоне крестообразной отверткой ослабляем затяжку хомутов крепления шлангов радиатора отопителя к патрубкам крана и снимаем шланги.

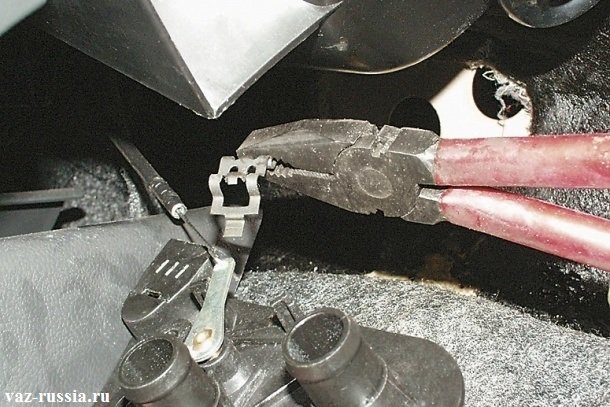

Снимаем скобу тяги и выводим тягу из отверстия рычага крана.В моторном отсеке ключом «на 10» отворачиваем две гайки крепления корпуса крана к щитку передка.В салоне вынимаем кран. Собираем все в обратной последовательности… Кран был поставлен кирамический…

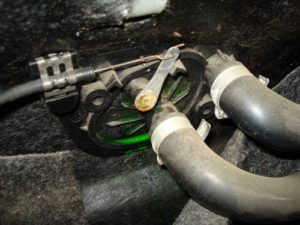

Как сделать замену крана печки на ВАЗ-2115 самостоятельно

Одно из важнейших достоинств автомобилей ВАЗ – это простота обслуживания и надежность. Тем не менее машины имеют ряд слабых мест, которые доставляют их владельцам немало хлопот. Одним из таковых считают кран отопителя. Названный узел на всех моделях, и 2115-я не стала исключением, довольно несовершенен и быстро выходит из строя. По счастью, замена крана печки не требует большого опыта и высоких трудозатрат. Как ее произвести – расскажем далее.

Инструкция по замене крана отопительного агрегата ВАЗ-2115

Замена крана отопителя ВАЗ-2115 чаще всего беспокоит владельца отечественного транспортного средства в двух случаях — если произошло закисание переключателя или автомобилист обнаружил утечку тосола, которая произошла в корпусе.

Кран отопителя ВАЗ-2115, который потребовал ремонта из-за первой проблемы, чаще всего меняется в весенне-осенний период, когда с наступлением первых ощутимых холодов или весеннего тепла автомобилист не включает переключатель, фиксируя его только в одном крайнем положении (закрытом или открытом). Как правило, закисание элемента происходит ввиду нахождения его в одном положении продолжительное время.

Читайте также:  Объем багажника Лады Гранта лифтбек: реальные показатели

В свою очередь, замена крана печки ввиду второй неисправности является результатом обычного старения уплотнителей.

Отопление должно быть всегда в работоспособном состоянии, если, к примеру, первый случай не грозит автовладельцу огромными проблемами в будущем, то на вторую ситуацию стоит обращать внимание безотлагательно, цена последствий подобной утечки тосола может вылиться в стоимость, которая в разы превышает цену крана. Стоит отметить, что наряду с остальными важными процедурами квалифицированные специалисты рекомендуют производить замену фильтра печки каждую осень, этот элемент системы часто забивается листьями и другим мусором, ввиду чего уменьшается поток идущего внутрь салона воздуха.

Принцип замены крана печки ВАЗ-2115

Замену крана отопителя ВАЗ-2115 может осуществить практически каждый

Замена крана отопителя ВАЗ-2115 может быть произведена любым автомобилистом, не имеющим технического образования. На деле процедура не занимает много времени, тем более что считается относительно простым и доступным процессом. Прежде чем приступить к работе, следует отметить, что главной проблемой автовладельца является необходимость разобраться в том, где находится приспособление, подлежащее замене. В силу особенности расположения производящему ремонтные работы мастеру весьма сложно добраться до агрегата. Опытные автомобилисты рекомендуют производить типовой ремонт исключительно на яме или эстакаде, дело в том, что с пола гаража произвести демонтаж как крана, так и патрубки, очень неудобно.

Необходимый инструментарий

Прежде чем приступить к работе, необходимо понять, как работает краник отопителя на ВАЗ-2115, подготовить нужные инструменты. Замена этого приспособления потребует наличия ёмкости для сливаемого тосола, отвёрток (понадобятся крестовая и плоская), ключа на «10» и «13». Как показывает практика, упростить задачу помогает набор головок, оснащённый «карданчиком».

Для ремонта краника отопителя на ВАЗ-2115 нужно подготовить инструменты

Устройство отопительной системы

Рассматриваемый кран позволяет закрывать или, напротив, давать неограниченный доступ нагретой мотором охлаждающей жидкости (ОЖ) к радиатору печки. Для усиления конвекции в схеме также задействован и электровентилятор. Последний нагнетает воздух, происходит теплообмен, и в салоне повышается температура.

Располагается краник печки под приборной панелью. Получить к нему доступ удастся, сняв со стороны переднего пассажирского сиденья боковую накладку.

В летний период нужды в обогревателе нет, а потому заслонка остается закрытой, а, соответственно, тосол перестает поступать в обогреватель. В этом случае система выполняет функцию вентиляции, а ненужная охлаждающая жидкость циркулирует по малому контуру и остывает в основном радиаторе.

Кран активно начинают использовать с осени, когда в печке возникает нужда. Приводится он в движение специальным рычагом, установленным на панели приборов. От него идет приводной тросик, а тот, в свою очередь, подключен к упомянутой выше запирающей арматуре.

Причины поломки

Замена крана, в случае с ВАЗ, обычно требуется, если тот перестал работать. Так случается, когда его заклинивает. Происходит это из-за оседания на его элементы твердых частиц, содержащихся в тосоле и коррозии металла.

Вторая причина – появление течи. Она возникает после утраты герметичности мембраны.

В обеих ситуациях выбора не остается – приходится заняться починкой. Сам кран отремонтировать практически нереально – его просто меняют на исправный. Процедура не является сложной, но желательно все работы производить в паре с помощником.

Течь крана печки нуждается в максимально оперативном устранении, так как она способна спровоцировать множество проблем. Вытекание тосола непосредственно в салон – это самая незначительная из них.

Больше бед натворит нехватка ОЖ в системе охлаждения двигателя – из-за этого он может запросто выйти из строя.

Итак, если в кабине внезапно запахло тосолом, а под ковриком появилось мокрое пятно, то, прежде всего, необходимо проверить именно краник. Вооружитесь фонариком и, сняв боковую панель с центральной консоли (сторона пассажира), загляните в открывшуюся нишу. Обратите внимание – течь может и из радиатора, а также патрубков, а значит, и их не помешает осмотреть. Впрочем, чаще виноват именно краник.

Подготовка к замене

В первую очередь приобретите новый кран. Штатное изделие, устанавливаемое на ВАЗ-2115 производителем, опытные автослесари рекомендуют не использовать. Купите керамический элемент и дополнительно комплект прокладок к нему.

Понадобятся еще:

• баллончик ВД-40;
• ключи на 13 миллиметров и 10;
• отвертки крестовая и плоская;
• ведро или тазик емкостью не менее 8 литров;
• герметизирующий состав (силиконовый нейтральный).

Если тосол давно не менялся, то приобретите и его в достаточном количестве, ведь чтобы заменить кран, старый придется полностью слить из системы. И, наконец, установите ВАЗ-2115 на яму (рампу либо подъемник) – нужен доступ к ее днищу.

Порядок замены

Сначала убедитесь, что мотор авто полностью остыл, так как работать с горячей ОЖ не только сложно, но и опасно.

Если двигатель холодный, то сразу отправляйтесь под ТС с пустой емкостью. Первоначально разместите ее под радиатором. С последнего скрутите заглушку. Далее в подкапотном пространстве медленно отверните крышку распределительного бачка. Когда ОЖ вытечет, перенесите ведро под блок цилиндров – на нем также имеется сток. Его местонахождение: непосредственно за модулем зажигания.

Когда тосола в системе не останется, заверните все пробки и крышку распределительного бака и приступайте к снятию патрубков. Они удерживаются хомутиками. Чтобы ослабить болты на последних, следует использовать ВД-40 и плоскую отвертку.

Освобожденные шланги со стороны капота снимите с большой аккуратностью – в них обычно остается немного ОЖ. Слейте ее в тару.

Теперь переходите непосредственно в салон. Отверните саморезы, крепящие боковую вставку центральной консоли, со стороны пассажирского сиденья. Получив доступ к крану, отсоедините от него патрубки, также соблюдая осторожность (положите на пол тряпку на случай вытекания тосола).

На днище отверните гайки, крепящие кран, – для них необходим торцовый ключ на 10 миллиметров. После этого вернитесь в салон ВАЗ и аккуратно потяните кран печки на себя. Далее отключите тросовый привод от него, убрав предварительно пружинный зажим. Монтируя новое устройство, не забудьте установить свежие прокладки, а также и уплотнитель, располагающийся в месте соединения детали с кузовом.

Перед фиксацией крана печки к нему подключают трос, поскольку позднее делать это будет неудобно. Поставьте на место патрубки, обработав их торцы герметизирующим средством, и хорошенько затяните хомуты, но не перестарайтесь – пластмассовый корпус крана может треснуть. Аналогичным образом выполняется фиксация шлангов в моторном отсеке.

После замены залейте свежую охлаждающую жидкость, закройте капот, включите двигатель и проверьте, работает ли печка и не течет ли где-нибудь тосол.

Замена радиатора печки

Рассказать также и об этой процедуре будет нелишним. Большой сложности она не представляет, но занимает много времени.

Порядок действий следующий:

• отключите минусовый кабель с батареи;
• демонтируйте приборную панель и обшивку рулевой колонки;
• снимите также перчаточницу, пластик с центральной консоли, ЭБУ, воздуховод, кожух, которым закрывается печка и испаритель кондиционера (если последний есть).

После этого открывается прямой доступ к радиатору. Его осматривают на предмет протечек, и если таковые обнаруживаются, то элемент заменяется на новый или чинится.

Замена крана отопителя на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Где находится кран отопителя в салоне автомобиля?
Он располагается в самом низу торпеды, легче всего к нему можно будет подобраться, со стороны пассажирского кресла.

Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости», в рубрике «сливание»)

2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.

Примечание!
После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!

3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.

4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.

5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.

6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.

7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.

8) Далее удерживая кран в руке, с помощью пассатижей, снимите скобу которая удерживает тягу.

9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.

Установка:
1) Сперва взяв новый кран отопителя в руки, наденьте на него:

• Сперва левый шланг.

• А затем правый.

• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.

2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.

3) И после чего застопорите тягу скобой, которая её крепит.

4) Далее установите кран отопителя, на свое место.

5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.

Источники

• vaz-russia.com/remont-vaz-2113/zamena-krana-otopitelya-na-vaz-2113-vaz-2114-vaz-2115.html
• ladaprofi.ru/vaz-2115/kak-sdelat-zamenu-krana-pechki-na-vaz-2115-samostoyatelno.html
• drive2.ru/l/288230376152948984/
• autozam.ru/remont-i-obsluzhivanie/kran-pechki-vaz-2114.html
• ladaautos.ru/vaz-2115/raspolozhenie-i-zamena-krana-pechki-vaz-2115.html

Предыдущая запись Подшипник ступичный ваз 2115 — замена, ремонт, стоимость Следующая запись Датчик температуры охлаждающей жидкости ваз 2115

Оставить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Что еще почитать:

Диагностический разъем на ваз 2115 — где находится разъем obd

Что еще почитать:

Ошибка 0300 на ваз 2115 и что она значит

МихаилУвлекаюсь автомобилями с самого детства, работаю в сервисе, так же занимаюсь ремонтов автомобилей дома, очень нравится тюнинговать свой автомобиль, делюсь этой информацией с вам.Избранное

Экипировка для мотоциклиста

Преимущества турбинного двигателя
