Прикуриватель

(Last Updated On: 07.11.2023)

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

Читайте также:  Камеры заднего вида для автомобилей – Car Rearview rearview system

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

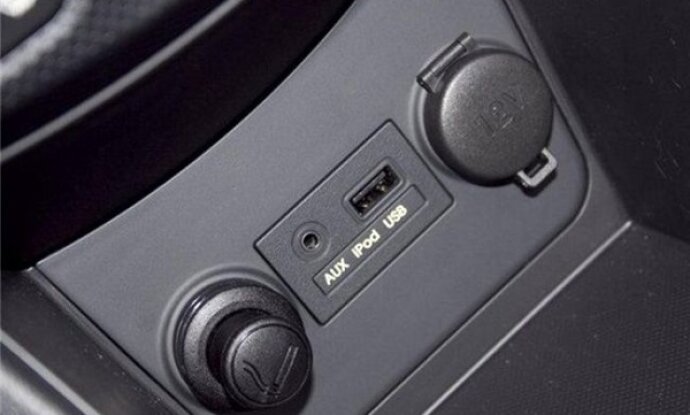

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Электрическая цепь устройства

Для успешного ремонта АП необходимо иметь хотя бы базовые знания по электротехнике и знать, как работает электроцепь устройства: где находится плюс, а где минус.

Читайте также:  Назначение редукционного клапана масляного насоса

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

В автоприкуривателе в качестве плюса выступает ручка-кнопка, на которую нажимает пользователь. При нажатии на кнопку замыкается электрическая цепь, и спираль начинает нагреваться. В качестве минуса выступают боковые стороны металлического корпуса АП.

Как устроен прикуриватель и его назначение

Разбираемся какие колеса можно поставить на ваз 2114
Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

Прикуриватель состоит из гнезда (розетки) и головки (патрона)

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Читайте также:  Самовытаскиватель – бюджетный вариант лебедки

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Преимущества и недостатки автомобильных прикуривателей

Самое главное преимущество прикуривателя – это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге. Однако, из-за коммутации таких больших объемов тока, конструкция этого устройства ненадежна. К тому же нельзя упускать и тот факт, что каждый раз, подключая гаджеты к прикуривателю, мы создаем механическую нагрузку на его элементы. В идеале, производителям автомобилей стоило бы задуматься об увеличении прочности, за счет большего количества прижимных лапок. Тогда вилка держалась бы в прикуривателя более «уверено».

Увы, пока что на большую часть вилок устанавливают лишь подпружиненный контакт и пару прижимных лапок. Во время поездки и естественной вибрации автомобиля, контакт между гнездом и вилкой нарушается, в результате чего прикуриватель начинает искрить, а иногда даже становится причиной короткого замыкания и возгорания.

Если этот элемент вышел из строя, его можно отремонтировать самостоятельно, главное, соблюсти полярность прикуривателя автомобиля.

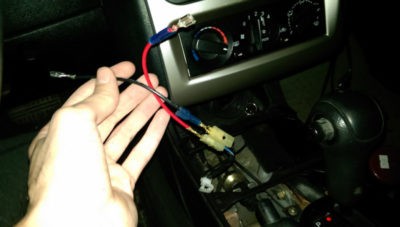

Разбираемся, где в прикуривателе плюс, а где минус: можно ли перепутать?

Если раньше автомобильный прикуриватель (АП) использовался только по своему прямому назначению, то в последнее время появилось много девайсов, которые можно через него подключать к бортовой сети. В статье рассматривается автомобильный прикуриватель: где плюс и минус, достоинства и недостатки.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

1. Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
2. Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
3. Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
4. Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подведены три провода:

• красный провод идёт на плюс аккумулятора и подаёт напряжение на часы;
• жёлтый провод идёт на плюс аккумулятора и подаёт напряжение на лампочку подсветки;
• чёрный провод отвечает за подключение массы.

Кроме собственно прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Основные неисправности

Прикуриватель никогда не был абсолютно надежным электрическим соединением. Этого не предусматривала сама его конструкция – она не расположена к длительной коммутации больших токов. Только увеличение числа прижимных лапок может обеспечить хорошую фиксацию вилки потребителя в гнезде прикуривателя. Но увы, единообразного стандарта на такое соединение на сегодня нету.

В реальности, в нештатных вилках имеется только подпружиненный центральный контакт и пара прижимных лапок массы. Расположение площади центрального контакта в гнезде может быть довольно глубокое, а может и не совсем. Расположение пазов для прижимных лапок может быть не там, где они располагаются на вилке. Для коммутации больших токов сечения самих контактов недостаточно.

Вследствие различных толчков и вибраций во время езды вилка и гнездо прикуривателя теряют надежный контакт, соединение может искрить, также может быть и короткое замыкание. Так как на современных автомобилях гнездо прикуривателя принято применять как розетку для подключения большого количества других устройств, здесь свое применение находят всевозможные тройники и разветвители, которые также не могут сами по себе добавить надежности устройству.

Подведем итоги и скажем, что безотказная работа автомобильного прикуривателя возможна лишь в том случае, когда использование последнего сводится к его прямому предназначению –разогреву спирали вставки и прикуриванию сигарет. В противном случае, вы рано или поздно столкнетесь с одной из неисправностей, о которых мы поговорим ниже.

Не фиксируется головка в гнезде прикуривателя

Очень часто бывает, что водители жалуются на плохую фиксацию прикуривателя в гнезде. Согласитесь, придерживать прикуриватель в гнезде до его полного разогрева довольно утомительно и небезопасно, особенно если вы управляете автомобилем. Причина такой неисправности кроется в «разнашивании» усиков в гнезде, после чего они просто перестают держать прикуриватель. Устраняется такая проблема довольно легко: вам необходимо немножко подогнуть усики.

Перегорела спираль головки прикуривателя

Причиной тому, что прикуриватель перестал работать, может послужить перегорание спирали на самом прикуривателе. В данном случае справиться с проблемой поможет замена головки прикуривателя на новую. Если вы не можете найти нужную деталь, вы можете самостоятельно провести несложный ремонт – очистить спиральку головки от нагара и копоти.

Это интересно: Какие лампочки применяются на Skoda Octavia A5 и как произвести замену

Если следовать правилам, спираль стандартного прикуривателя должна нагреваться до красного цвета и выщелкиваться через 20 секунд после включения. В том случае, если она делает это быстрее или медленнее, отрегулировать время можно благодаря разгибу или подгибу контактов прикуривателя. Если регулировка не дала результатов, решить проблему можно с помощью замены детали.

Перегорел предохранитель прикуривателя

Перегорание предохранителя зачастую происходит по вине самого автомобилиста, который любит подключать множество дополнительных приборов посредством разветвителя. Таким образом, на прикуриватель возлагается повышенная нагрузка, а так как по своим особенностям данное устройство рассчитано исключительно на определенную мощность, а также лишь на кратковременные включения, а не на систематическое использование, предохранитель просто не выдерживает сильной нагрузки и перегорает.

Данная проблема имеет решение, хотя оно и не лишено рисков: можно воспользоваться более мощным предохранителем, но это может привести к сгоранию всего гнезда. Для предотвращения перегорания предохранителя, а также гнезда прикуривателя специалисты не советуют подключать к нему множество устройств через разветвители, а также категорически запрещается подключать к прикуривателю устройства, штекеры которых собраны не плотно или болтаются – в таком случае возможно замыкание и возникновение многих дополнительных проблем.

Читайте также:  ← Доводчики дверей на авто. Дооснащение Mercedes

Обрыв проводки

Еще одной неисправностью, при которой работа прибора будет нарушена, является обрыв проводки. Как правило, провод может перетираться в каком-нибудь месте или же защемлять, в результате отсутствует контакт, и прикуриватель не работает. Проверить наличие данной неисправности (обрыв цепи проводки) можно, воспользовавшись цифровым мультиметром, который имеет функцию прозвона проводки.

Решить проблему может лишь замена проводки. Дабы избежать проблем с электропроводкой в дальнейшем, необходимо запомнить некоторые несложные правила. Во-первых, ни в коем случае не нужно подключать магнитолу или подобные по мощности устройства к прикуривателю – их нужно подключать непосредственно к аккумулятору. Во-вторых, проведите качественную изоляцию всех проводов, так как возникновение искр при плохой изоляции может привести к возгоранию автомобиля. Будьте крайне осторожны и внимательны!

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.
8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Подробная схема по распиновке и распайке проводов прикуривателя представлена в видео.

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

На устройство идут три различных провода.

1. Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
2. Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
3. Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей. Нужно знать, где плюс и минус.

Читайте также:  Летние советы: Как эффективно использовать кондиционер в автомобиле

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

• Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
• Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
• Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
• Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
• Оцените текущее состояние вилки гнезда.

Одной из самых частых проблем выступает перегоревший предохранитель. На многих автомобилях это отвечает одновременно за несколько систем, включая прикуриватель.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Свистит ремень генератора: причины, как устранить свист

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Как слушать музыку через прикуриватель, как подключить ноутбук и другие устройства

Прикуриватель, это устройство, прямое назначение которого – прикурить сигарету пока ведешь машину.

А вот гнездо прикуривателя, с развитием современных технологий, стало использоваться для подключения разнообразных электроприборов к бортовой сети в машине, таких как навигатор, видеорегистратор, зарядное устройство мобильного телефона и ноутбука, автокомпрессора и многие другие устройства. Современный человек уже не представляет себя без своей машины и без средства сотовой связи, а единственное место для подключения различных приборов в машине – прикуриватель.

Плюсы и минусы прикуривателя

Несомненное его преимущество состоит в том, что к его гнезду можно подключить многие электроприборы, так необходимые в дороге и облегчающие жизнь: зарядное устройство для смартфона и ноутбука, регистратор, миниэлектрочайник и множество других.

Большим недостатком прикуривателя служит то, что коммутация больших токов, по своей конструкции, не отличается высокой надежностью, а многие современные электроприборы, такие, как ноутбук или автохолодильник, имеют большую потребность в питании. А ведь чем выше сила тока, проходящего по цепи, тем крепче и надежнее должны быть все соединения.

Конечно, хорошо было бы, если бы для увеличения прочности удержания вилки в гнезде прикуривателя, стали выпускать вилки, на которых было бы побольше прижимных лапок.

Но на сегодняшний день, на большинстве вилок, устанавливают только подпружиненный контакт и две прижимные лапки массы, а площадка центрального контакта в гнезде помещается на разной глубине, иногда и очень небольшой.

В течение поездки от тряски и различного рода толчков происходит нарушение надежности контакта между гнездом и вилкой. Это может послужить причиной того, что соединение начнет искрить, спровоцирует короткое замыкание или даже возгорание. Помимо этого, сейчас становится все популярнее использование разнообразных разветвителей и переходников для прикуривателей, дающих возможность подключения сразу нескольких электроприборов, а это увеличивает нагрузку на сеть и снижает надежность системы.

ЭТО ИНТЕРЕСНО:  Замена тормозных колодок форд фьюжн

Подключение прикуривателя

Если нет прикуривателя, то в машине становится неудобно, ведь любому автомобилисту известно, что для подключения столь полезных и просто удобных в дороге приборов в машине имеется только одна «розетка». Если она выходит из строя уже нет возможности подзарядить мобильный, ноутбук, подключить навигатор и сделать еще множество простых и приятных вещей. Многие автомобилисты задумываются, как подключить эту полезную штуку своими руками и не обращаться к услугам автослесарей.

Инструменты

Для самостоятельного подключения прикуривателя в машине понадобятся следующие инструменты:

• пассатижи;
• отвертка;
• напильник (можно надфиль взять);
• паяльник.

Последовательность работы

Подключая прикуриватель в машине, нужно придерживаться определенной последовательности в работе:

• скрутить гайку, находящуюся на тыльной стороне прикуривателя;
• разобрать само устройство;
• в нижней части устройства должна находиться полупроводниковая пластина, которая частенько служит причиной того, что прикуриватель перестает нормально функционировать;
• пластина удаляется за ненадобностью;
• на корпусе устройства спиливается выступ напильником или надфилем;
• после этого прикуриватель нужно собрать;
• провода для подключения прикуривателя необходимо зачистить на 7 мм;
• на всех проводах обжимаются клеммы;

Важно! Соблюдайте полярность подключения проводов, иначе, допустив ошибку, можно вызвать короткое замыкание.

• теперь необходимо убрать центральную консоль в машине;

Совет! Для удобства работы, желательно убрать подлокотник и кожух рычага, хоть это и трудоемкая работа. Ведь некоторые саморезы расположены неудобно и до них трудно добраться.

• отсоединить провода подсветки;
• после этого извлекается блок;
• теперь можно подключать провода, используя для этой цели специальные соединительные клипсы;
• провода присоединяются так: первый провод идет к проводу от подсветки. Он бело-коричневого цвета, второй и третий присоединяется к проводам прикуривателя (черный и желтый). После этого каждое соединение обматывается изолентой;
• провода необходимо протянуть вниз и присоединить к разъему от прикуривателя;
• когда они будут присоединены, можно установить прикуриватель на свое место, выполняя обратную последовательность операций. Сначала проталкивается его кольцо, а потом уже можно установить и его стакан;
• установить блок подсветки.

Иногда может случиться, что диаметр кольца не подходит к нужному отверстию, кольцо может оказаться шире по диаметру. Тогда можно надфилем или напильником увеличить отверстие до подходящего диаметра.

После того как устройство будет подключено, необходимо сразу же проверить насколько нормально оно функционирует.

Многие водители считают прикуриватель в машине лишним. Курящие водители пользуются привычной зажигалки, а некурящим он и вовсе не нужен. Но все же не зря прикуриватель устанавливают даже на новейших современных машинах, ведь к его гнезду можно подключить множество любимых и необходимых в поездке приборов. Давайте рассмотрим самые популярные и необходимые, которые можно подключить к гнезду прикуривателя.

Пылесос, ведь чистота любимой машинки бывает важнее, чем чистота дома. Автомобильные пылесосы, работающие от прикуривателя – очень разные, отличаются по мощности, количеству насадок и внешнему виду.

Автокомпрессоры избавляют водителей от необходимости накачивать шины «по старинке», насосом. Попутно автокомпрессором можно накачать надувную лодку, матрас или бассейн. Компрессоры бывают разной мощности.

Можно подключить и вентилятор. В жару, если нет кондиционера, это устройство неплохо выручит.

Еще одним удобным и полезным прибором можно назвать обогреватель для машин. Это может быть тепловентилятор для быстрого отогревания и размораживания стекол или накидка с подогревом на сиденье. Они легко подключаются и легко демонтируются в теплое время года.

Мобильный телефон. Сегодня невозможно представить человека без сотового телефона, а он ведь может разрядиться в тот момент, когда позвонить, ну, просто, жизненно необходимо. Для этого и существуют разнообразные телефонные автозарядки. Еще есть зарядки для разных аккумуляторов, например, для батарей ноутов, пальчиковых аккумуляторов АА, ААА и прочих.

Адаптер, если его подключить к автомобильной сети, сделает жизнь автолюбителя в дороге намного комфортнее. При его помощи можно воспользоваться электробритвой, подзарядить планшет, и другие маломощные устройства. Адаптеры бывают универсальными и специализированными.

В дальней дороге хорошо выручит контейнер для разогрева пищи или, его более дорогой шедевр – микроволновая печь.

Подключение магнитолы. На большинстве современных авто питание автозвука встроено, но на старых, особенно отечественных, такой линии нет и чаще всего проводку от магнитолы подключают к прикуривателю.

Правила пользования

Все приборы, подключаемые к прикуривателю, электрические и правила безопасности по работе с ними необходимо соблюдать, согласно инструкции работы с электроприборами. Это значит, не превышать нагрузку (внимательно читать инструкцию к электроприборам).

Пользуясь разветвителем, нужно складывать мощность всех подключенных приборов.

Главное, что следует помнить, это то, что даже при выключенном двигателе, включенные в прикуриватель электроприборы продолжают работать и существует риск разрядить аккумуляторную батарею, особенно если подключены такие приборы, как автохолодильник или видеорегистратор.

В статье мы подробно разобрали, как подключить прикуриватель, а также узнали, для чего он нужен. Но если вам недостаточно одного гнезда, предлагаем посмотреть следующее видео, из которого вы узнаете, как подключается дополнительный прикуриватель в машине:

Установленный прикуриватель должен долго и без излишних проблем обеспечивать энергией всех потребителей, подключаемых к его гнезду через бортовую сеть транспортного средства.

Источник: https://mashintop.ru/articles.php?id=2284

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.
Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

1. Выбираем подходящее место для дополнительного девайса.
2. Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
3. Прорезаем отверстие подходящего диаметра.
4. Устанавливаем новую запчасть.
5. Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
6. Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Почему не работает прикуриватель в машине — основные неисправности, причины и способы их устранения

p, blockquote 11,0,1,0,0 —>

Основными неисправностями автомобильных прикуривателей являются:

p, blockquote 12,0,0,0,0 —>

• перегорание нагревательного элемента съемной части;
• подгорание контактных зон стационарной и съемной части;
• несвоевременный выброс съемной части при пониженной температуре;
• отсутствие фиксации съемного элемента;
• неисправность лампы подсветки;
• отсутствие напряжения на плюсовом центральном контакте прикуривателя;
• плохая «масса».

adsp-pro-1 —>

Перегорание нагревательного элемента

в настоящее время встречается гораздо реже, чем другие неисправности. Это связано и с пропагандой здорового образа жизни, в том числе, но, в большей мере с тем, что гораздо чаще гнездо прикуривателя питает и заряжает различные гаджеты, чем служит для непосредственного исполнения своих прямых обязанностей.

p, blockquote 13,0,0,0,0 —>

Нагревательный элемент, в принципе, можно заменить — раньше на Жигулях так и делали. Но сейчас при всем многообразии автоприкуривателей, легче и дешевле поменять конструкцию, причем, целиком в сборе, так как подобрать в точности элементы стационарной и съемных частей очень сложно.

Устройство и принцип работы

Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.

На сам прибор приходит три провода:

Читайте также:  Какой автомобильный компрессор лучше и как его выбрать

• черный – минус или масса, которая приходит на кузов авто;
• красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
• желтый – провод лампы подсветки.

Схема подключения

Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.

1. Черный провод – масса авто подключается к корпусу прикуривателя.
2. Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.
3. Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.

Ваз 2104-07

Правильное прикуривание от чужого аккумулятора

Рекомендованный специалистами алгоритм состоит из нескольких последовательных шагов:

• выравнивание заряда аккумулятора на машине-доноре (5-10 минут работы ДВС на 2000-3000 об/мин);
• выключение на обоих авто зажигания и всех систем, питающихся от бортовой сети;
• присоединения красного провода к плюсу донорской АКБ, а затем – к положительной клемме севшего аккумулятора;
• подключение черного провода к минусу АКБ-донора с последующей фиксацией второго «крокодила» к неокрашенной части кузова или блоку ДВС авто-реципиента («масса»).
• запуск двигателя реципиента с обязательной работой в течение 5-10 минут на 1500-2000 об/мин;
• отключение проводов в обратной последовательности (минус от реципиента – минус от донора, плюс от реципиента – плюс от донора).

Очень важно соблюдать полярность, чтобы избежать короткого замыкания. Не стоит доверять визуально симметричному расположению АКБ, которые могут иметь конструктивное исполнение с прямой и обратной полярностью. Единственный правильный ориентир – заводская маркировка на корпусе.

Теоретически прикуривание авто с севшим аккумулятором будет успешным и при присоединении отрицательного крокодила не к «массе», а к клемме «–» на батарее. Но на практике такая схема подключения приводит к ускоренному разряду АКБ-донора, особенно в мороз. Еще одной особенностью минусового «крокодила» является сильная искра при подаче пускового тока на стартер. Если под капотом присутствуют остатки масла или бензина, возникает серьезная угроза пожара. Именно поэтому перед прикуриванием необходимо вытереть на двигателе и внутренних поверхностях кузова все подозрительные пятна.

Какие девайсы лучше не использовать в авто

В первую очередь даже самый безобидный «переходничок» может нанести серьезный вред, если он был куплен с рук в придорожном сомнительном магазине за 50 рублей. То же самое касается и большинства дешевых девайсов из Китая. Их мощность может значительно отличаться от заявленной (в большую сторону). Поэтому лучше переплатить, но купить качественный девайс.

Также не рекомендуется баловаться следующими приборами:

• Чайниками, кипятильниками, пылесосами, кофеварками и тепловентиляторами. Их заявленная мощность находится на грани допустимого и обычно доходит до 200 Вт. При этом показатели тока будут 15А, а для некоторых авто подобное недопустимо. Но даже для авто, в котором допускается применять гаджеты на 15А подобные устройства покупать не стоит. Если в розетке будет обеспечен плохой контакт, то перегрев гарантирован.

Полезно! Если такие устройства все же используются, нужно помнить, что их нельзя включать надолго.

• Некоторые компрессоры. Современные компрессоры редко перегреваются. Но, некоторые пользуются насосами со времен СССР, которые работают от прикуривателя. Их мощность как правило составляет 17А. А это недопустимое значение.
• Преобразователи напряжения. Например, если нужно зарядить ноутбук некоторые пользуются такими девайсами. Это очень нестабильные приборы.

Но, даже разрешенные девайсы могут нанести вред, если не следовать рекомендациям.

Как заменить гнездо прикуривателя

Для этой операции сначала выньте сам прикуриватель, как описано в этой статье выше. После отверткой на защелку гнезда, чтобы вытолкнуть из корпуса со световодом. После проверти, сколько времени нагревается спираль, это занимает двадцать секунд.

Затем оно должно вернуться в начальное положение, при этом издается щелчок. Иногда патрон задерживается по времени или наоборот заканчивает греться быстрее, в этих случаях необходимо настроить его. С помощью зажимов разогните или сожмите контакты на металлическом стаканчике. Но если гнездо не рабочее, то просто отсоединяете его от проводов и вставляете новый исправный прикуриватель.

Не сгори на работе: как подключить к прикуривателю несколько гаджетов?

Летом к бортовой сети автомобилей их владельцы подключают обычно только зарядки для смартфонов и видеорегистраторы, потребляющие символический ток. А вот осенью и зимой в прикуриватели втыкают накидки-«попогрейки», выносные тепловентиляторы, электрические кружки, термоскребки для стекол и прочие автомобильные нагревательные гаджеты. Все это барахло, как правило, запитывается одновременно через разветвители прикуривателей, имеющие от двух до пяти гнезд, в результате чего многие автовладельцы сталкиваются с проблемами. И ладно бы, где-то отошёл контакт или оплавился штекер, но ведь можно и сжечь свой автомобиль… Как этого не сделать?

Кто виноват?

Ф изика и электротехника однозначно заявляют: для того, чтобы передавать большие токи по разъемным соединениям, разъемы должны иметь существенную площадь контакта, низкое собственное сопротивление и быть достаточно тугими. Чтобы понять суть процессов, происходящих в гнезде автомобильного прикуривателя и соответствующем штекере 12-вольтового гаджета, разберем штекер и взглянем на его потроха.

Разъем прикуривателя – двухконтактный. Минус – «ушки» на корпусе, плюс – центральный штекер. К минусу никогда вопросов не было – пружинящие боковинки штекера обычно очень туго входят в гнездо, и этот контакт спокойно выдерживает ток, который позволяет пропустить стоящий во «фьюз-боксе» штатный предохранитель, на котором висит цепь прикуривателя. А вот плюсовой контакт – парень ненадежный…
