Ремонт датчика заднего хода: где стоит регулятор и как его заменить своими руками?

Назначение

Очевидно, что режим заднего хода автомобиля предназначен для ускорения машины в обратную сторону, не прибегая к развороту на 180 градусов. Это позволяет более комфортно парковаться, быстрее маневрировать и, наконец, экономить время себе и другим водителям.
Сигнализатор заднего хода необходим для того, чтобы предупреждать окружающих водителей о предстоящем маневре, аналогично тому, как это делают сигналы поворота или стоп-сигналы, внедренные в задние фонари.

Сигнализатор заднего хода предназначается, кроме того, для маневрирования в темное время суток и туман. Лампа, которая имеет достаточно мощный световой луч, позволяет водителю лучше видеть то, что происходит сзади машины и избегать досадных аварий и происшествий при маневрировании

В любом случае, стоит уделять внимание состоянию и работе фонарей. Это позволит исключить большинство проблем и уберечь машину от нечаянных повреждений

Ваз 2106 замена выключателя света заднего хода и стоп сигнала

Для выполнения ремонта по замене выключателя света заднего хода и выключателя стоп сигнала нам потребуются гаечные ключи на «27» и «19». Если все есть, то приступим к ремонту.

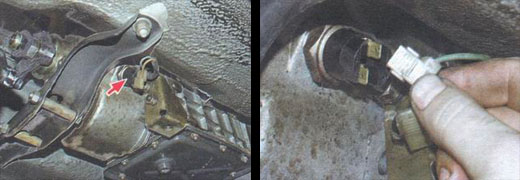

Первым делом произведем замену выключателя света заднего хода автомобиля ваз 2106. Выключатель расположен в задней части коробки переключения передач с правой стороны. Чтобы обеспечить себе максимально удобные условия работы, необходимо снять систему выпуска газов.

• Первым делом отсоедините от выключателя провода.
• Открутите выключатель и снимите его с коробки передач.

На этом процесс снятия завершен, замените выключатель на новый и установите в порядке обратном снятию.

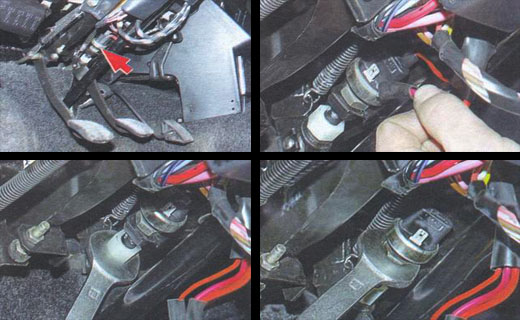

Рассмотрим процесс замены выключателя стоп сигнала.

Выключатель стоп сигнала расположен в салоне автомобиля и установлен на кронштейне педалей. Для снятия выключателя нам потребуется гаечный ключ на «19».

• Отсоединяем от выключателя провода и ослабляем затяжку буфера.
• Теперь ослябляем затяжку гайки и выворачиваем выключатель до того момента, пока он не упрется буфером в кронштейн.
• Как только он уперся буфером, отворачиваем его и выворачиваем выключатель из кронштейна.

Установку нового выключателя стоп сигнала производим в порядке обратном снятию. Не забудьте отрегулировать свободный ход педали тормоза (см. Тормозная система).

Источник

Фонарь заднего хода не горит — что делать?

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

• Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
• Информативная функция. При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео — Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Принцип работы стоп-сигнала

Датчик заднего хода автомобиля ваз 2114
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Читайте также:  Как снять прикуриватель ваз 2109 высокая панель

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Неисправности задних фар ВАЗ 2106 и способы их устранения

Рассматривать неисправности задних фар «шестёрки», их причины и методы борьбы с ними целесообразней не в целом, а для каждого в отдельности осветительного прибора, входящего в их конструкцию. Дело в том, что за их работоспособность отвечают абсолютно разные электрические цепи, устройства защиты и выключатели.

Указатели направления поворота

Секция «поворотника» находится в крайней (наружной) части фары. Визуально она выделяется вертикальным расположением и жёлтым цветом пластика крышки.

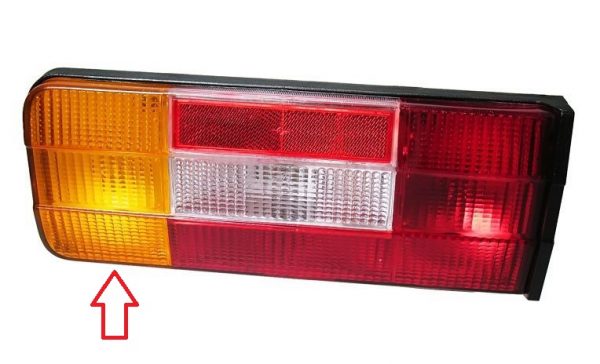

Указатель поворота расположен в крайней (наружной части фары)

Подсветку заднего указателя поворота обеспечивает лампа типа А12–21–3 с колбой жёлтого (оранжевого) цвета.

В задних «поворотниках» используются лампы типа А12–21–3

Питание в её электрическую цепь подаётся при помощи переключателя поворотов, расположенного на рулевой колонке, или же кнопки включения аварийной сигнализации. Для того чтобы лампа не просто горела, а мигала, используется реле-прерыватель типа 781.3777. Защита электрической цепи обеспечивается предохранителями F-9 (при включении указателя поворота) и F-16 (при включённой аварийной сигнализации). Оба защитных устройства рассчитаны на номинальный ток 8А.

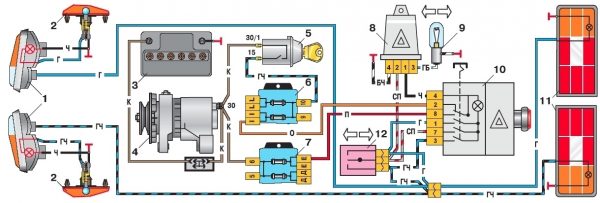

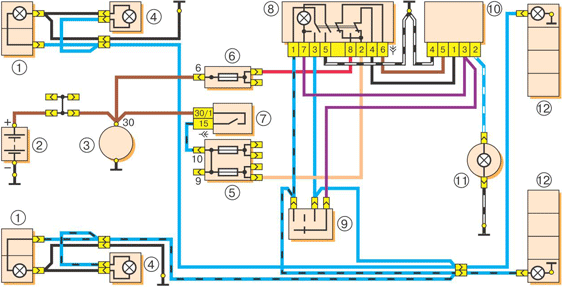

Цепь «поворотников» включает реле-прерыватель и предохранитель

Неисправности указателей поворота и их признаки

У неисправных «поворотников» может быть всего три симптома, определить которые можно по поведению соответствующей лампы.

Расположение включателя в автомобиле

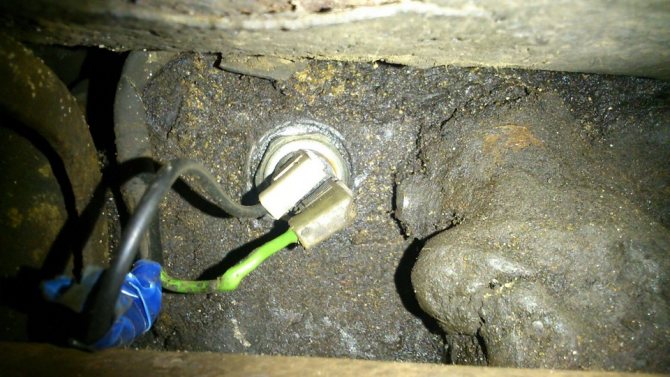

Где находится датчик заднего хода? В принципе, его можно разместить рядом с любым предметом, занимающим определенное положение при включении задней передачи. Подойдет ли для этого кулиса рычага КПП? В принципе да, но перемещение рукоятки может и не включить заднюю передачу. И наоборот: задний ход может быть включен, а рукоятка по какой-то причине не примет нужного положения. Надежнее всего разместить датчик собственно в механизме переключения. Обычно он расположен в корпусе коробки передач.

Шток датчика перемещает кулиса, отвечающая за положение шестерни привода реверсного хода.

Информация! Датчики такого типа располагаются только в механических коробках передач. В автомобилях с АКПП, сигнал включения систем безопасности заднего хода подает другое устройство.

Следует знать, что механическая часть датчика и резьбовое соединение, фактически является пробкой в герметичном картере коробки передач. В ней находится трансмиссионное масло, которое при нарушении герметичности может вылиться наружу.

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

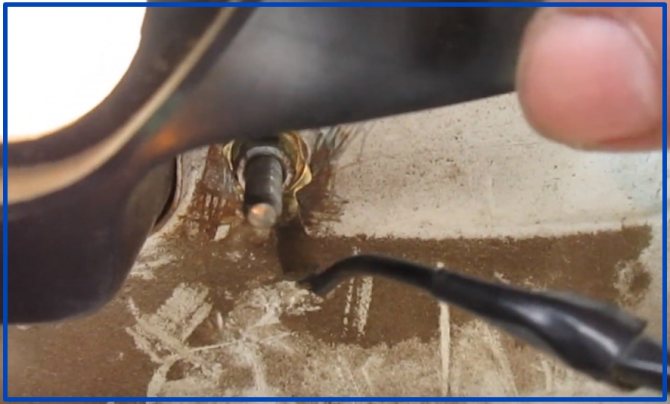

Масса фонаря

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Прочитайте, может пригодится: Ремонт шарниров двери Ваз-2101-2107

Проверка лампочек

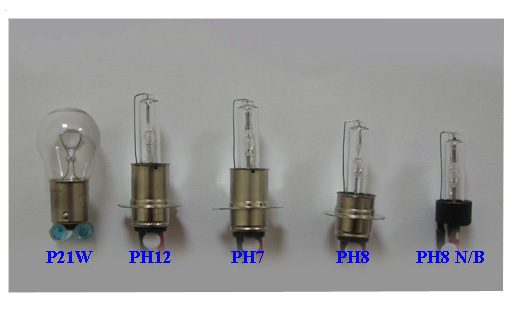

Наиболее часто случающийся вариант банален: перегорела лампочка или даже две (такое тоже случается, к примеру, при попадании машины под жесткий ливень). Ну, или при нештатном замыкании контакта. Итак, разбираем подфарники изнутри и вынимаем лампочки стоп-сигнала. Если они почернели/помутнели/с разводами, то сразу же без разговоров меняем. Если же визуально дефект никак не обнаруживается, то лучшим вариантом будет взять гожую запасную лампочку и поставить ее вместо проблемной. При этом педаль тормоза должна быть в нажатом положении (кстати, если вы в одиночку осуществляете проверку, то на нее можно положить что-либо тяжелое, к примеру, кирпич). Если загорелась новая лампа, то дело точно в этом. Нет – идем дальше. Проверка контактов:

Возможно, что контакты в патроне окислились и не дают шанса гожей лампочке загореться. Данную причину можно обнаружить визуально, вынув лампу и осмотрев патрон. Для зачищения окислов прокручиваем лампу в патроне или, для пущей уверенности, обрабатываем гнездо изнутри небольшим куском наждачки. Следует также проверить подводящие к патрону контакты, возможно повреждение, или требуется замена патрона. Если и с этим порядок, продолжаем проверку контактов в проводной колодке на предмет окисления. Возможно, потребуется зачистка вручную. Или попробуйте надеть и снять запчасть несколько раз кряду (так можно удалить слой окисла, если он не слишком большой).

Читайте также:  Тормозная система ваз 2101: установка вакуума, замена колодок, инструкции с фото и видео

ДСС:

Владельцами ВАЗов о (стоп-сигнальный датчик) – одно из наиболее уязвимых мест в системе. Возможно, поэтому не горят лампочки. Проверить на неисправность можно довольно простым методом: с лягушки снимаем 2 проводка и замыкаем их обрезком проволоки напрямую. Если при этом стоп-сигналы загорелись, то ДСС нужно менять – он не рабочий. Кстати, многие опытные владельцы ВАЗов начинают общую проверку на предмет выявления подобных неисправностей именно с этого датчика, так как он выходит из строя довольно часто.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Это интересно! Контакты могут окислиться, покрыться коррозией или ослабнуть, что приведет в итоге к неисправной работе стоп-сигналов. Контакты следует проверить также на лягушке или ДСС.

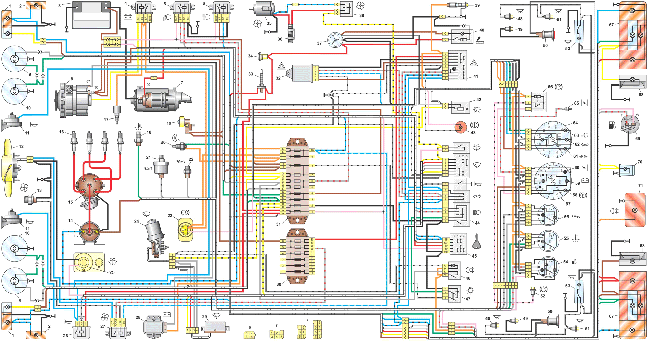

Схема электрооборудования (1977-1987 г.)

1. Передние фонари;
2. Боковые указатели поворота;
3. Аккумуляторная батарея;
4. Реле сигнализатора заряда аккумуляторной батареи;
5. Реле включения ближнего света фар;
6. Реле включения дальнего света фар;
7. Стартер;
8. Генератор;
9. Наружные фары;
10. Внутренние фары;
11. Звуковые сигналы;
12. Электродвигатель вентилятора системы охлаждения двигателя;
13. Датчик включения электродвигателя вентилятора;
14. Катушка зажигания;
15. Распределитель зажигания;
16. Свечи зажигания;
17. Электромагнитный клапан карбюратора;
18. Датчик указателя температуры охлаждающей жидкости;
19. Подкапотная лампа;
20. Выключатель света заднего хода;
21. Датчик указателя давления масла;
22. Датчик сигнализатора недостаточного давления масла;
23. Датчик сигнализатора недостаточного уровня тормозной жидкости;
24. Моторедуктор очистителя ветрового стекла;
25. Электродвигатель омывателя ветрового стекла;
26. Реле включения звуковых сигналов;
27. Реле включения электродвигателя вентилятора;
28. Регулятор напряжения;
29. Реле-прерыватель очистителя ветрового стекла;
30. Дополнительный блок предохранителей;
31. Основной блок предохранителей;
32. Реле-прерыватель аварийной сигнализации и указателей поворота;
33. Выключатель сигнала торможения;
34. Штепсельная розетка для переносной лампы;
35. Электродвигатель отопителя;
36. Добавочный резистор электродвигателя отопителя;
37. Часы;
38. Переключатель электродвигателя отопителя;
39. Лампа освещения вещевого ящика;
40. Прикуриватель;
41. Выключатель аварийной сигнализации;
42. Выключатель освещения приборов;
43. Лампа сигнализатора недостаточного уровня тормозной жидкости;
44. Трехрычажный переключатель;
45. Выключатель зажигания;
46. Выключатель заднего противотуманного фонаря*;
47. Выключатель наружного освещения;
48. Выключатели плафонов, расположенные в стойках передних дверей;
49. Выключатели фонарей сигнализации открытых передних дверей;
50. Фонари сигнализации открытых передних дверей;
51. Выключатели плафонов, расположенные в стойках задних дверей;
52. Выключатель сигнализатора стояночного тормоза;
53. Плафоны освещения салона;
54. Указатель уровня топлива с сигнализатором резерва;
55. Указатель температуры охлаждающей жидкости;
56. Указатель давления масла с сигнализатором недостаточного давления;
57. Тахометр;
58. Лампа сигнализатора стояночного тормоза;
59. Лампа сигнализатора заряда аккумуляторной батареи;
60. Лампа сигнализатора воздушной заслонки карбюратора;
61. Лампа сигнализатора габаритного света;
62. Лампа сигнализатора указателей поворота;
63. Лампа сигнализатора дальнего света фар;
64. Спидометр;
65. Выключатель сигнализатора воздушной заслонки карбюратора; 66 — р
66. Реле-прерыватель сигнализатора стояночного тормоза;
67. Задние фонари;
68. Фонари освещения номерного знака;
69. Датчик указателя уровня и резерва топлива;
70. Лампа освещения багажника;
71. Задний противотуманный фонарь*.
    Порядок условной нумерации штекеров в колодках:
    а — Очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
    б — Реле прерывателя аварийной сигнализации и указателей поворота;
    в — Трехрычажного переключателя.
    * Устанавливались на части выпускаемых автомобилей.

Инструкция по замене своими руками

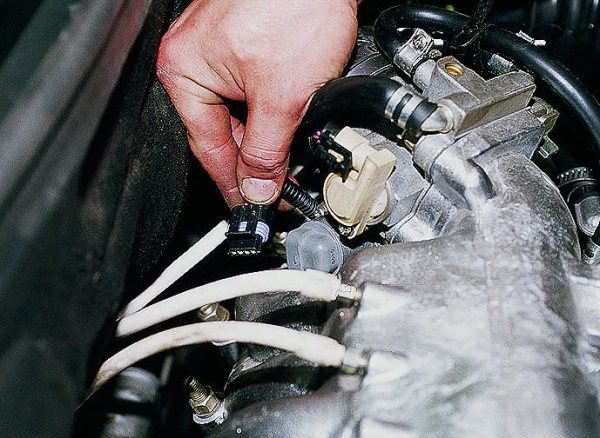

Замена электромагнитного клапана холостого хода ваз 2107

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
4. Отключите разъем питания от контроллера и выкрутите его из места установки.
5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

Причины не горящих фонарей заднего хода автомобиля ВАЗ

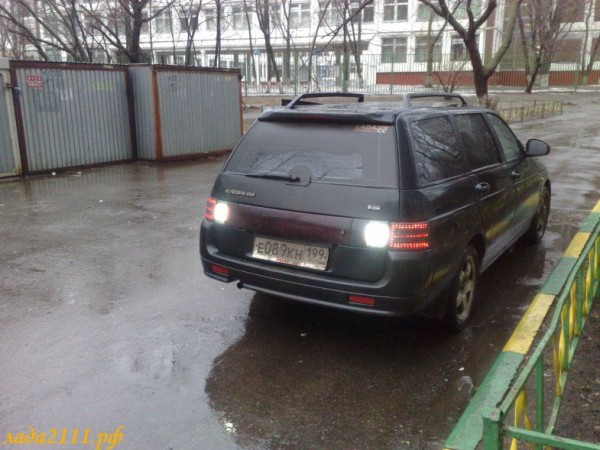

Почему могут не светится фонари заднего хода

Для начала необходимо узнать по какой причине не светятся фонари заднего хода – может просто перегорели лампочки(см.Замена ламп в заднем фонаре ВАЗ 2110: делаем самостоятельно) и не нужно даже менять датчик?
Вот несколько причин:

• Перегорели лампочки заднего хода. Проверить их работоспособность можно, достав их из фонарей и проверив при помощи мультиметра.

• Поврежденная проводка – еще одна причина. Тут все сложнее – искать дольше придется. А проверяется точно так же – при помощи мультиметра на прозвонку или сопротивление.

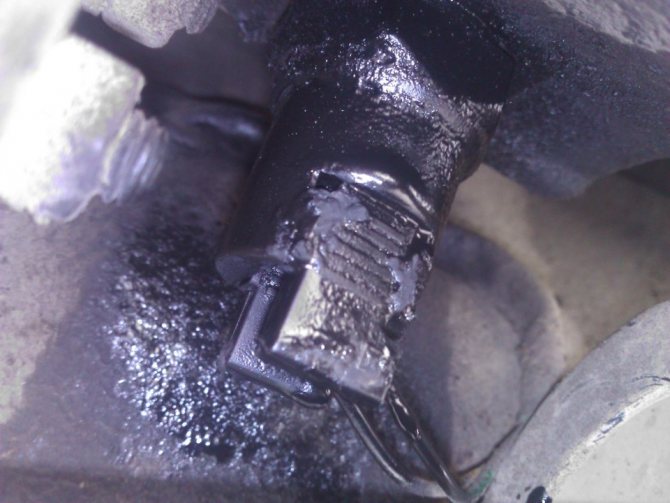

• Плохие контакты на датчике заднего хода. Как известно ничего с плохим контактом обычно не работает.
• Нарушение изоляции на проводах возле датчика ведет к их замыканию.
• Перегорел предохранитель(см.Ваз 2110: как проводится замена предохранителей). Какой именно необходимо уточнить для каждого автомобиля в справочнике по ремонту.
• Ну и поломка самого датчика – об этом свидетельствует как не включение фонарей при включении задней передачи, так и постоянное свечение фонарей.

Читайте также:  Выключатель дифференциальный вд1 63 схема подключения

Для устранения неисправности фонарей, возможно, придется выполнить все пункты ремонта, но начать можно с датчика. Цена на него маленькая – обычно около 100 рублей, поэтому можно его купить и поменять, а дальше решать проблемы по мере их поступления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

• Набор ключей. Хотя это даже громко сказано. Понадобится ключ на 22 и в некоторых случаях ключ на 24

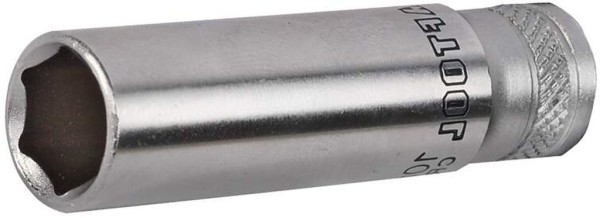

Удлиненная головка на 22 понадобится для снятия датчика заднего хода

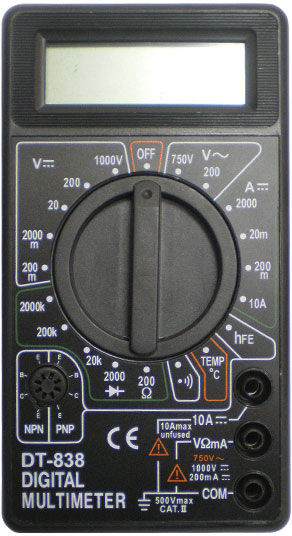

Обязательно обзаведитесь мультиметром

• Небольшая емкость для масла
• Отвертка
• Пассатижи
• Нож
• Изоляционная лента
• Молоток
• Зубило

Замена

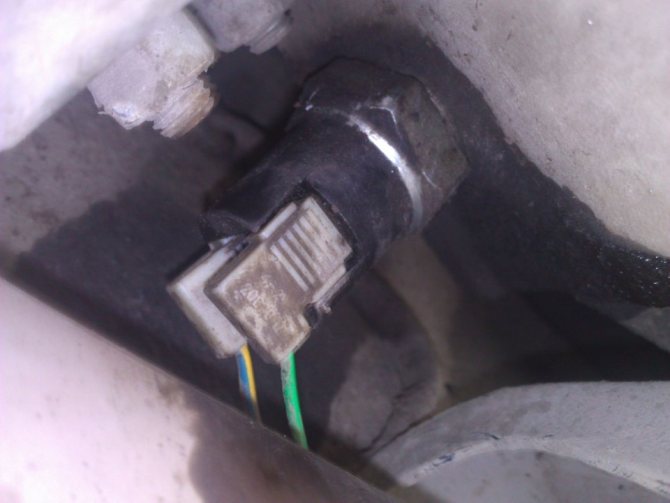

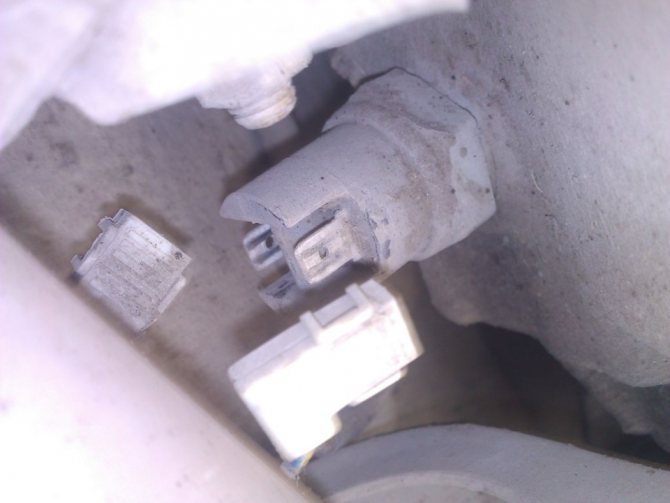

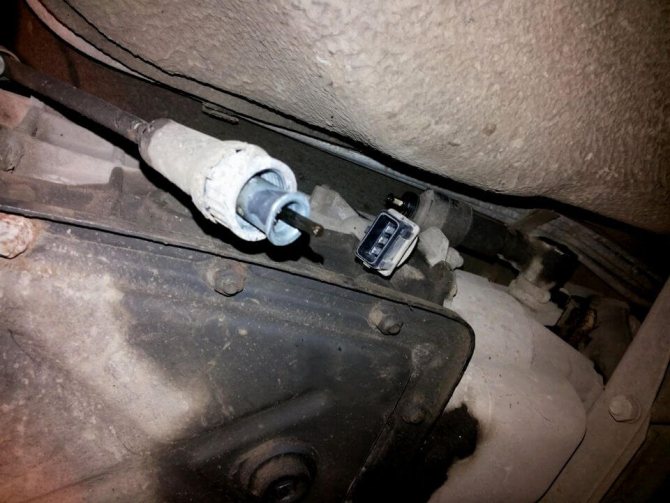

Вынимаем штекер
Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
5. Отключите проводку от датчика заднего хода.

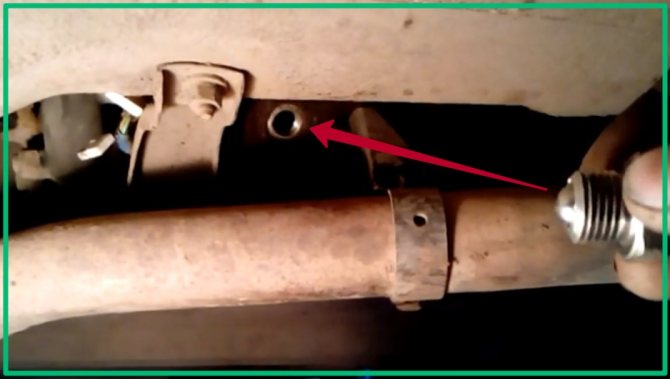

6. Выкрутите измеритель со своего посадочного места.
7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.

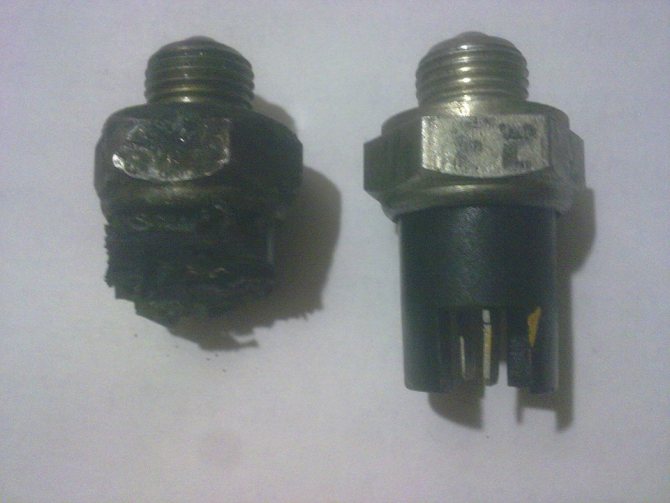

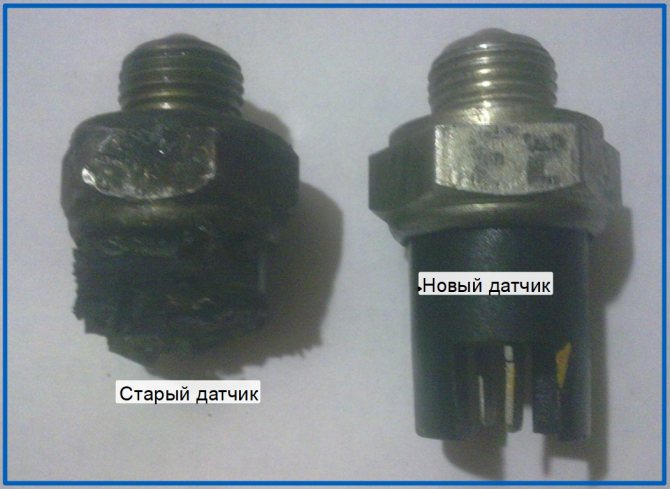

8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Типы, конструкция и принцип работы выключателя заднего хода

Все выключатели заднего хода имеют принципиально одинаковую конструкцию. Основу прибора составляет герметичный корпус (он контактирует с трансмиссионным маслом и должен обеспечивать герметичность всей коробки), состоящий из двух половин — верхней пластиковой и нижней металлической. На внешней поверхности металлической части корпуса выполнен шестигранник под ключ, а в нижней части нарезана резьба, с помощью которой выключатель вворачивается в соответствующее отверстие в корпусе коробки передач. В верхней части корпуса располагается электрический разъем того или иного типа для подключения к электросистеме автомобиля.

Внутри корпуса, в его верхней части, располагается два прямых неподвижных контакта, а в нижней — кнопка с подвижным плоским или U-образным контактом. Между кнопкой и верхней часть корпуса установлена возвратная пружина, поэтому кнопка в нерабочем положении всегда выступает из корпуса, а подвижный контакт находится на некотором расстоянии от неподвижных.

Местонахождение выключателя заднего хода в корпусе механизма переключения передач (поз. 25)

Выключатель монтируется непосредственно на корпусе КП, обычно напротив штока вилки задней передачи или напротив шестерни задней передачи. Прибор устанавливается через кольцевую прокладку, которая обеспечивает необходимую герметичность соединения. С наружной стороны к датчику присоединяется электрический кабель с соответствующим разъемом.

Работает выключатель крайне просто. При включении задней передачи шток соответствующей вилки в КПП смещается и нажимает на кнопку выключателя. При нажатии на кнопку подвижный контакт поднимается и замыкает неподвижные контакты — по цепи течет ток, происходит включение фонаря заднего хода и срабатывание индикации. При выключении задней передачи шток отходит от кнопки, она под действием пружины возвращается в первоначальное положение, разрывая цепь — фонарь и индикация отключаются.

Выключатели заднего хода делятся на несколько групп по типу кнопки, типу электрического разъема, применяемости, установочным размерам и электрическим характеристикам.

Выключатели оснащаются кнопками двух типов:

• Цилиндрические;
• Сферические.

Цилиндрические кнопки — это удлиненные металлические цилиндры, выступающие за пределы корпуса датчика. Как правило, выключатели с цилиндрическими кнопками являются длинноходовыми — кнопка при нажатии может перемещаться на значительную длину.

Сферические кнопки — это металлические шарики, наполовину утопленные в корпусе датчика. Выключатели со сферическими кнопками являются короткоходовыми — шарик может утапливаться в корпус всего на 1-2 миллиметра.

Выключатель заднего хода с цилиндрической кнопкой
Выключатель заднего хода с кнопкой-шариком

Выключатели могут оснащаться различными типами электрических разъемов:

• Стандартный разъем со штыревыми или ножевыми контактами с прямоугольной пластиковой юбкой;
• Штыревые или ножевые контакты без юбки;
• Байонетный (поворотный) разъем со штыревыми контактами;
• Клеммы с торцевыми винтовыми зажимами.

Соединения первого, второго и третьего типов являются быстроразъемными — они соединяются с ответными разъемами («мамами») соответствующего типа без дополнительных креплений и манипуляций. При этом разъемы с юбкой обеспечивают защиту контактов от пыли и загрязнений, поэтому сегодня они получили самое широкое распространение.

Выключатель заднего хода с байонетным разъемом

Выключатели с байонетными разъемами соединяются с ответными разъемами посредством спиральной канавки, в которую входят штифты, установка осуществляется поворотом — это обеспечивает надежный монтаж и улучшенную защиту контактов от негативных воздействий окружающей среды.

Выключатели с винтовыми клеммами соединяются с проводами без дополнительных разъемов или клемм — зачищенные проводники помещаются в отверстия в клеммах и фиксируются в них с помощью винтов. Такие разъемы сегодня используются крайне редко, но все еще встречаются на многой отечественной технике.

Выключатели заднего хода имеют различную применяемость:

• Специализированные выключатели фонаря заднего хода;
• Универсальные концевые выключатели.

Приборы первого типа используются только в качестве датчика заднего хода. Они могут быть универсальными для различных типов КП, но чаще бывает наоборот — на разные типы коробок передач, устанавливаемые на один автомобиль, монтируются разные по характеристикам выключатели.

Приборы второго типа могут в одном транспортном средстве выполнять различные функции — выключателя фонаря заднего хода, выключателя стоп-сигналов, делителя (в грузовых автомобилях с соответствующей системой) и т.д. Поэтому на одном автомобиле могут устанавливаться два или три одинаковых выключателя.

Все выключатели заднего хода имеют метрическую резьбу для монтажа на КП, наиболее часто используется резьба размером М12, М14 и М16 с шагом резьбы 1 или 1,5 мм. Размер под ключ, независимо от размера резьбы — 19, 21, 22 или 24 мм. По электрическим параметрам здесь все стандартно — приборы выпускаются под напряжение бортовой сети 12 и 24 В, и рассчитаны на ток до 2 А.

Схема аварийной сигнализации и указателей поворота (1977-1985)

1. Передние фонари с лампами указателей поворота;
2. Аккумуляторная батарея;
3. Генератор;
4. Боковые указатели поворота;
5. Основной блок предохранителей;
6. Дополнительный блок предохранителей;
7. Выключатель зажигания;
8. Выключатель аварийной сигнализации;
9. Переключатель указателей поворота;
10. Реле-прерыватель аварийной сигнализации и указателей поворот (23.3747);
11. Спидометр с сигнализатором включения указателей поворота;
12. Задние фонари.

Замена датчика

Включение фонарей заднего хода ваз 2110. не горит задний ход

Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.

При замене датчика необходимо придерживаться некоторых действий:

Читайте также:  Pro Bright и японские светодиоды в фонари заднего хода.

• Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
• Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
• После затяжки датчика в картере КПП, долейте масло до штатного уровня.
• Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.

Таким образом, установка датчика произойдет успешно.

Замена датчика заднего хода ВАЗ 2107

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Как правильно выбрать и заменить выключатель заднего хода

Датчики заднего хода работают в сложных условиях, поэтому довольно часто выходят из строя — в этом случае перестает работать соответствующий фонарь и индикация. Как правило, выключатели не ремонтируются, а просто заменяются. На замену рекомендуется выбирать прибор того же типа и каталожного номера, что и установленный ранее. Однако вполне допустима замена (особенно, если автомобиль уже не на гарантии) на выключатель с соответствующим типом крепежа (размером установочной резьбы), габаритами (чтобы датчик не упирался в окружающие детали), типом электрического разъема и электрическими характеристиками (на 12 или 24 В).

Замена выключателя в общем случае проста:

1. Установить автомобиль на эстакаду или яму, включить нейтральную передачу, поставить на ручник;
2. Отсоединить электрический разъем от датчика;
3. Ключом соответствующего размера выкрутить датчик из КП;
4. Максимально быстро установить новый датчик;
5. Присоединить электрический разъем.

Обратите внимание: новый датчик нужно устанавливать незамедлительно после демонтажа старого, так как из коробки будет вытекать масло. Поэтому рекомендуется подготовить емкость для слива масла, а после установки выключателя нужно проверить уровень масла — если его недостаточно, то произвести долив. Также нужно не забыть прокладку, в противном случае из-под выключателя будет происходить утечка масла.

При правильном выборе и замене выключателя заднего хода система сразу начнет работать, обеспечивая безопасность движения и комфорт управления автомобилем.

20 Мая Очиститель битума и следов насекомых: чистота и блеск автомобиля

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

11 Декабря 2020 Подушка на подголовник: комфорт и здоровье автомобилиста

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

4 Декабря 2020 Плашкодержатель: надежный партнер плашки

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

27 Ноября 2020 Набор экстракторов: поврежденный болт — больше не проблема

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

20 Ноября 2020 Шипы или «липучка»: во что «обуть» автомобиль зимой?

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

18 Ноября 2020 Присадки в дизельное топливо: защита двигателя в сложных ситуациях

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

15 Ноября 2020 Всесезонная резина — очередной миф неопытных автомобилистов?

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

На фоне различных сенсоров положения коленвала, детонации, температуры двигателя, света и дождя, название «датчик заднего хода» выглядит несколько странно. Каков может быть функционал данного устройства, и что он может фиксировать?

Многие автолюбители путают этот прибор с парктроником, установленном на бампере автомобиля. На самом деле, это не так.

Причины поломки

Прежде чем приступать к замене датчика заднего хода (ДЗХ), рекомендуем проверить состояние задних фонарей и определить, быть может, сигнал не работает по другим причинам.

Возможная причина

Ваши действия

Распространенная и достаточно банальная причина неполадок, которую, тем не менее, многие игнорируют. Достаньте лампочку, вооружитесь мультиметром и проверьте, не сгорели ли они. При необходимости замените

Проблема не менее распространенная, но искать источник проблем в такой ситуации немного сложнее. Вам также потребуется мультиметр, которым необходимо прозвонить проводку и проверить показания сопротивлений

Плохой контакт регулятора

Бывает так, что за время эксплуатации контакт датчика с гнездом нарушается. Отсутствие контакта означает, что работать устройство нормально не будет. Потому проверьте его состояние

Нарушена изоляция проводки

Если на проводах около датчика нарушилась изоляция, это может привести к короткому замыканию. Результат вполне очевиден, потому проверьте состояние проводки, при необходимости ее замените
