Снятие и установка головки цилиндров на автомобиле ВАЗ 2115-14

(Last Updated On: 07.11.2023)

Содержание:

Когда следует заняться заменой головки блока цилиндров

ГБЦ – это достаточно прочный рабочий узел, поэтому ремонту либо полной замене он подлежит не так часто. На автомобилях, произведенных на территории Российской Федерации, ГБЦ приходится снимать из-за протечки цилиндров либо когда износилась прокладка.

А иногда головку блока цилиндров снимают для произведения доработки. Снять этот агрегат на автомобиле с любым количеством клапанов достаточно легко, хотя могут потребоваться определенные навыки.

В связи с этим, если вам потребовалось в первый раз снять ГБЦ самостоятельно, то делать это лучше всего под контролем человека, который ранее уже сталкивался с подобной задачей.

Притираем клапаны

После подготовки седла нас ждёт следующий этап ремонта — притирка клапанов. Для этого вам понадобится специальная притирочная паста. Наносится небольшой слой на клапан, затем вставляется последний в головку. На шток клапана надевается кусок резинового шланга (такого диаметра, чтобы налез с трудом).


Затем свободный конец размещаете между ладонями и начинаете, потирая руки, вращать клапан в разные стороны. Абразивная паста сделает своё дело, и ремонт клапана ГБЦ можно считать законченным.

Как произвести затяжку болтов ГБЦ правильно?

Перед тем, как приступать к монтажу головки блока, следует сначала обратить внимание на состояние ее болтов. Они должны иметь хорошую резьбу и по длине соответствовать требуемым нормам.

Нормальная полная длина болта ГБЦ равняется 135,5 мм. Если болты, извлеченные в ходе замены прокладки, соответствуют этому параметру, то их можно использовать повторно. Если же болты удлинились в ходе работы двигателя, то использовать их уже нельзя и следует приобрести новые.

Разобравшись таким образом с болтами, и установив их на место, следует перейти к затяжке. Выполняется она в обязательном порядке только динамометрическим ключом. Затяжка болтов «на глаз»может привести к очень серьезным последствиям, вплоть до повреждения самого двигателя.

И так, как протянуть головку на ваз 2114 правильно? Во-первых, следует помнить, что начинать затяжку болтов следует от центра к краям.

Выглядит эта схема следующим образом:

Во-вторых, выполнять затяжку следует в четыре этапа (каждый из которых выполняется точно в такой же последовательности, как и обозначено на схеме выше).

На первом этапе затягиваем каждый из болтов динамометрическим ключом с усилием, равным 2 кгс/см2.

На втором этапе затягиваем все болты уже с усилием 8 кгс/см2.

На третьем этапе выполняем дотяжку болтов, проворачивая каждый из них на угол в 90 градусов.

На четвертом этапе вновь проворачиваем каждый из болтов (все также придерживаясь приведенной в начале схемы) на угол в 90 градусов.

После того, как все четыре этапа будут завершены, затяжку болтов головки блока цилиндров можно считать оконченной.

К затяжке болтов ГБЦ следует подходить максимально серьезно. Выполнять все ее этапы необходимо строго в одинаковом порядке и с равным усилием на каждом из них. Несоблюдение этого правила может привести к быстрому износу прокладки и появлению течей масла и ОЖ.

Замена направляющих клапана

Критическая выработка направляющих втулок наступает при пробеге 150-200 тысяч км. Ремонт ГБЦ по замене втулок можно сделать и своими руками. Для их замены вам предстоит рассухарить все клапаны. Затем с помощью оправки для выбивания втулок следует удалить их из корпуса головки.

Немного сложнее будет установить новые втулки на место. Для правильной и лёгкой установки следует использовать температурный дисбаланс — головку блока нагреть (это расширяет металл, а значит, и посадочное место втулки), а новые втулки охладить до отрицательной температуры. Корпус головки в нужном месте следует нагревать до 100 градусов.


Сделать это можно с помощью электроплитки, разместив на ней ГБЦ так, чтобы место проведения работ находилось в зоне максимального прогрева. Смазав машинным маслом новые втулки (охлаждённые в морозильной камере обычного холодильника), вбиваем их в посадочные гнёзда. При соблюдении рекомендаций по температурной подготовке, описанных выше, втулки войдут легко, как «по маслу».

После остывания металла втулки необходимо развернуть до диаметра, позволяющего клапану ходить без заеданий и перекосов. При этом работу надо выполнить так, чтобы шток клапана не болтался. Для выполнения этой процедуры необходим специальный инструмент — развёртка. Особенность заключается в том, что работать им необходимо только с одной стороны, проворачивая развёртку до конца. Большой ошибкой является расточка направляющей втулки с двух сторон — всё закончится тем, что вам заново предстоит менять втулку.

Запомните, что ремонт ГБЦ — это сложный процесс, малейшая неточность которого может закончиться потраченными нервами и средствами. Как правило, оплошность даёт о себе знать уже после сборки и запуска двигателя. Не всегда это происходит сразу, но обязательно в первую тысячу пробега.

Профессия автослесаря

31.10.2021

По какой причине не включается вентилятор охлаждения ваз 2115

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает…

Далее Автор статьи

  • Игорь Юрьевич
    Игорь Юрьевич
    Игорь ЮрьевичПубликации: 655

РубрикиРубрикиВыберите рубрикуВАЗ 2109ВАЗ 2115Выхлопная системаДвигательКузовОптика и освещениеСоветы автомобилистуСхемыТормозная системаТюнингХодоваяЭлектрика Профессия автослесаря Ремонт топливной аппаратуры дизельных двигателей Полезный совет как открыть ваз 2115 без ключа По какой причине не включается вентилятор охлаждения ваз 2115 Свежие публикации

  • 31.10.2021

    Профессия автослесаря

  • 28.10.2021

    Ремонт топливной аппаратуры дизельных двигателей

  • 24.10.2021

    Полезный совет как открыть ваз 2115 без ключа

  • 24.10.2021

    По какой причине не включается вентилятор охлаждения ваз 2115

  • 24.10.2021

    По какой причине не горит стоп сигнал ваз 2115

  • 24.10.2021

    Почему горит восклицательный знак ваз 2115 — частые причины

  • 24.10.2021

    Как выставить зажигание на ваз 2109 своими руками

  • 24.10.2021

    Медный лист, сфера применения

  • 22.10.2021

    Обзор Nissan Qashqai 2021

  • 20.10.2021

    Виды крепежа, его применение

Избранная рубрика

Фрезеровка головки

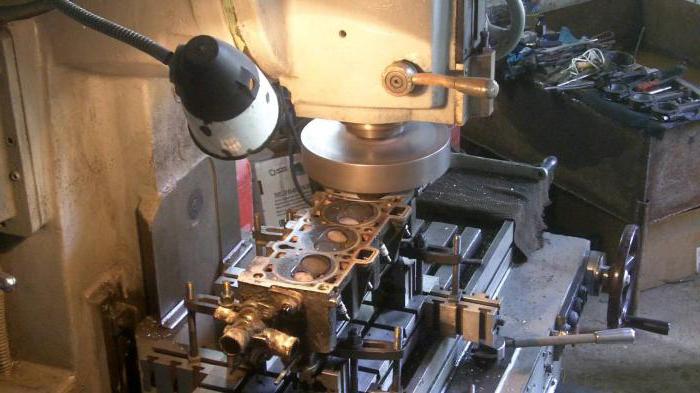

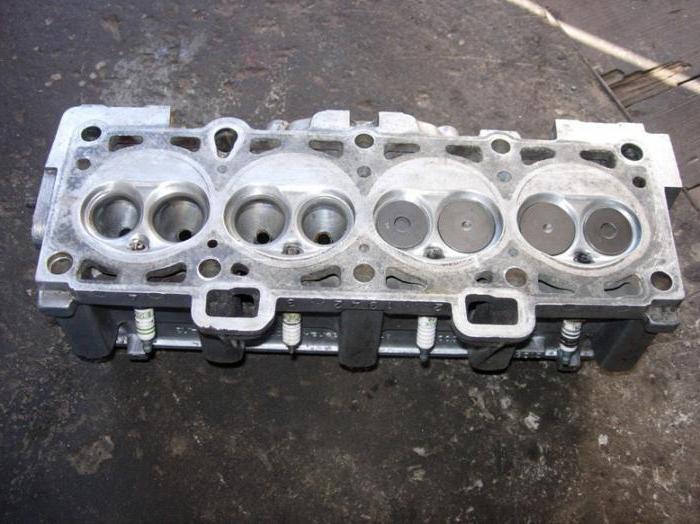

Существует несколько неисправностей головки блока, которые вы самостоятельно не сможете устранить. При систематических перегревах двигателя происходит деформация алюминиевой головки блока. Идеально ровная поверхность прилегания головки к блоку двигателя перестаёт быть таковой.

Это приводит к тому, что прокладка между блоком и головкой начинает пропускать. Замена её на новую не решает проблему. В этом случае выходом может стать шлифовка прилегающей поверхности. Фрезеровка выполняется на специальном станке, что позволяет выполнить работу идеально точно.


В условиях вашего гаража самостоятельно такую процедуру осуществить маловероятно. Использовать ручную шлифмашинку (как советуют некоторые гаражные «кулибины») для этой цели означает полностью испортить прилегающую поверхность. В таком случае ремонт ГБЦ приведёт к полной замене головки — шлифовать её до бесконечности невозможно.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

  • установить держатель в положение «ноль»;
  • начать плавное вращение инструмента, одновременно следя за его показаниями;
  • в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
  • при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Читайте также:  Как выбрать моторное масло для Lada Granta фото- и видеообзор полезные советы

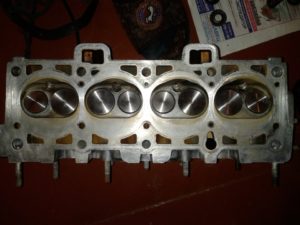

Ремонт и модернизация ГБЦ на ВАЗ 2114

Не завелась утром машина с первого раза, на второй затроила и чихала белым дымом. Потом завелась нормально, дым прошёл! Но достав масляный щуп, я понял, что антифриз попал в блок.

Думал, что прогорела прокладка ГБЦ, поэтому поехал, закупил расходники: прокладки, масло, антифриз, фильтра. После того как поднял голову, стало ясно что антифриз проел ГБЦ, поэтому было решено её ремонтировать.

Антифриз в цилиндре, отличный способ помыть поршень.Раковины от антифриза.Следуя своему девизу: сломалось сделай лучше! Было принято решение немного доработать все что есть в ГБЦ.

Для начала, все разобрали для дифектовки, аргоном заварили раковины.

Далее, распилили впускные и выпускные каналы. Распил не экстремальный, скорее более функциональный по геометрии, выровнен после фризы шлифовкой каналов (без зеркала), соответственно произведена подгонка всех стыкующихся деталей: прокладки, впуск, выпуск.Перерезано седло на 5 клапане, установлены бронзовые направляющие хорошего качества, а так же облегчённые клапана.

Клапана хотел поставить СТИ, но их не было, под заказ очень долго, выбрана альтернатива УСА, которые кстати тоже пришлось ждать. Перетачивать заводские не стал, так как наслышан о проблемах с ними. Приобретено и все остальное: вал ОКБ двигатель, помпа Лузар (Турбо), Волга форсунки, комплект ГРМ.

Все это закидали обратно под капот! Концепция мотора низовая, не винтить в небо, а иметь хороший момент и подхват в средних оборотах, не выскакивая за 6500-7000 об/мин. Исходя из этих соображений конструировался верх мотора, учитывая в перспективе доработку низа.

Так же, важным для меня, при постройке мотора является его внешний сток, ровная работа, именно поэтому не установили: 16V, злые валы, большие клапаны, ресивер и т.д.

Низ пока остаётся сток, к нему нареканий нет, если что то случится, то для него я пока собираю запчасти, под определенный конфиг.

На сегодня: мотор отстроен, результатом доволен частично… А именно: первые 3 передачи, отрабатывают по полной, хорошая приёмистость и мощность почти во всем диапазоне, на третьей передаче особенно. При переключении на 4,5 мотор теряет в энтузиазме) разгон не такой активный, момент слабоват. По этому поводу, есть размышления, как исправить данные мощностные провалы, и увеличить характеристики отдачи мотора на повышенных передачах.

Как слить бензин с ваз 2114 без заморочек Предыдущая запись Как слить бензин с ваз 2114 без заморочек Как сделать регулятор печки на ваз 2114 плавным Следующая запись Как сделать регулятор печки на ваз 2114 плавным Что еще почитать Пошаговая замена шкива и звездочки коленвала на ваз 2114 15.03.2021 Как промыть форсунки на ваз 2114 в домашних условиях 16.03.2020 Почему услуга автоподбора очень полезна? 14.03.2021

Оставить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Что есть свеженького?31.10.2021

Зенкование сёдел

Делая ремонт ГБЦ своими руками, будьте готовы к самому монотонному и продолжительному процессу — зенкованию. От его качества зависит многое:

  • плотность прилегания клапана к седлу;
  • степень сжатия в камере сгорания.

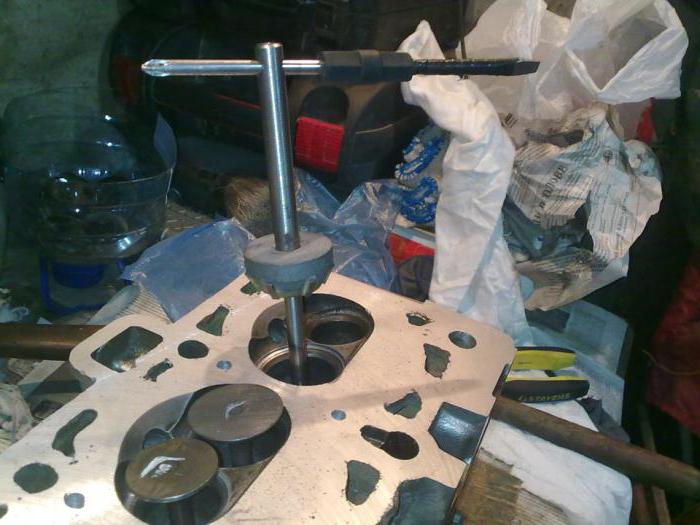

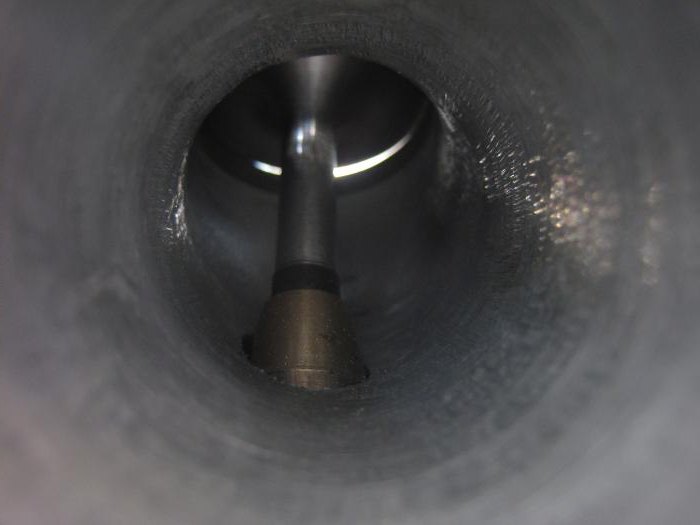

Работы по притирке седла выполняются специальным инструментом — шарошкой (реже — зенкером). С его помощью не совсем сработанному седлу можно придать нужные формы, чтобы прилегание клапана было более плотным. Работу начинаете с зенкера в 60 градусов.


Как только начался съём металла по кругу, меняете насадку — берёте зенкер с углом конуса 120 градусов. Им работаете до появления чёткой круглой кромки. Заключительный этап зенкования делаем конусом в 90 градусов — он должен пройти рабочую фаску не более 1,5 мм. Дальнейшая притирка клапана увеличит её до необходимой величины.

Схема строения двигателя ВАЗ-2114

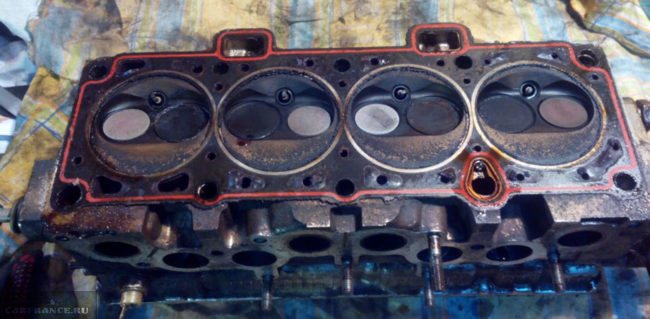

Прокладка ГБЦ вблизи (двигатель снят)

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

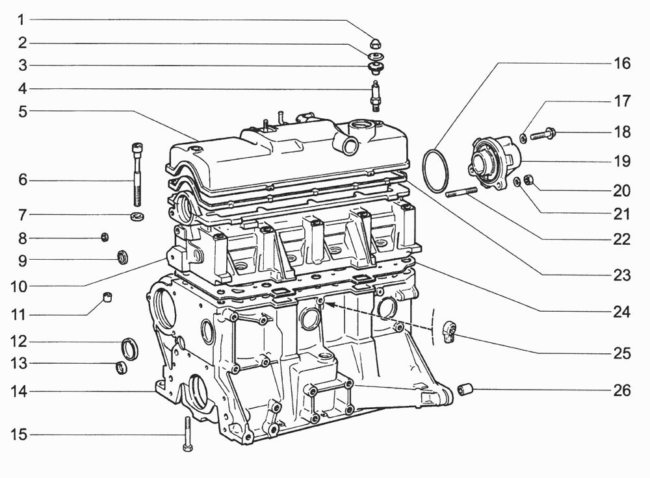

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

Номер детали Наименование запчасти
1 2108-1003298 Гайка
2 2108-1003278-01 Шайба
3 2108-1003277-01 Втулка
3 2108-1003277-02 Втулка
4 2108-1003274 Шпилька крышки
5 2111-1003260 Крышка головки цилиндров
6 2108-1003271 Болт М12х1,25х135
7 2108-1003265 Шайба
8 14328201 Заглушка 10 чашечная
9 14329101 Заглушка 30 чашечная
10 1118-1003011 Головка блока цилиндров
11 2101-1002042 Втулка
12 14329201 Заглушка 36 чашечная
13 10158601 Заглушка 16 сферическая
14 11183-1002011-10 Блок цилиндров
15 14234330 Болт М10х1,25х65
16 2108-1003284-10 Кольцо уплотнительное
17 2111-1003284 Кольцо уплотнительное
18 2111-1003286 Болт
19 2111-1003288-10 Заглушка
20 10725911 Гайка М6 низкая
21 11197773 Шайба 6 пружинная коническая
22 13541221 Шпилька М6х22
23 2108-1003270-10 Прокладка крышки
23 2108-1003270-11 Прокладка крышки головки цилиндров
24 21083-1003020-10 Прокладка головки
24 21083-1003020-11 Прокладка головки
25 2112-3855020 Датчик детонации
25 2112-3855020-01 Датчик детонации
25 2112-3855020-02 Датчик детонации
25 2112-3855020-03 Датчик детонации
26 2101-1002040 Втулка

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

  1. Снимаем «клемму-минус».

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

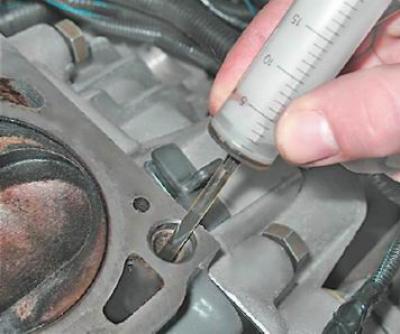

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

Читайте также:  Замена ДВС на контрактный — плюсы и минусы установки контрактного мотора на автомобиль

3. Очищаем привал очные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

4. Устанавливаем направляющие втулки головки в посадочные отверстие блока цилиндров.

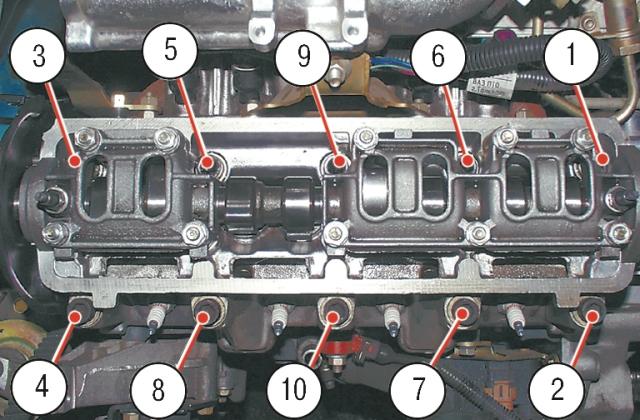

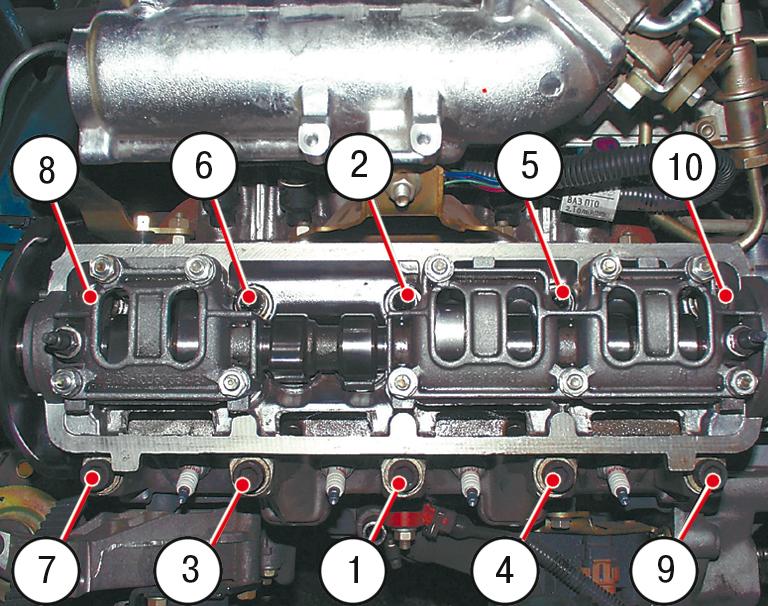

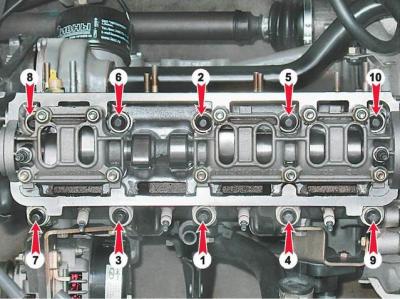

Последовательность затягивания болтов крепления головки блока цилиндров

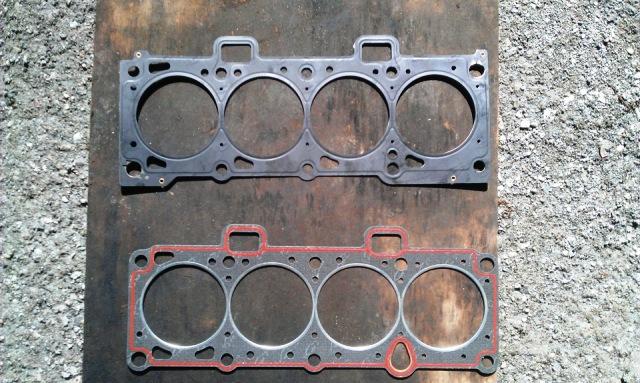

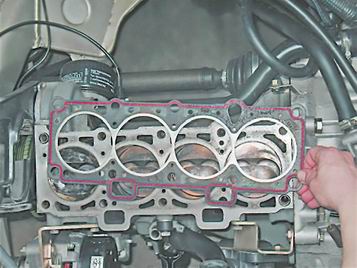

5. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

6. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 135,5 мм.

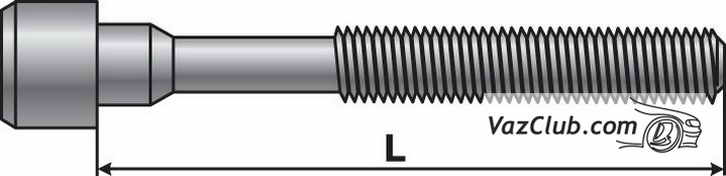

7. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 135,5 мм заменяем.

8. Перед заворачиванием окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.

9. Устанавливаем в отверстия головки болты с шайбами.

Источник

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Головку цилиндров следует хорошо отчистить от нагара с поверхностей камер сгорания и выпускных клапанов. Из масляных каналов также удалите остатки масла.

На шейках и опорах распредвала и в отверстиях, где расположены толкатели клапанов лада самара 2 не сколов и повреждений.

Для уверенности проверьте, не попадает ли тосол в масляные каналы, для этого необходимо закупорить все отверстия циркуляции охлаждающей жидкости. С помощью наноса, под давлением 0,5 МПа закачать воду в рубашку циркуляции охлаждающей жидкости, при этом в течение 3-х минут не должно быть и намека, об утечки воды из охлаждающей рубашки.

Читайте также:  Инструкция как работает и как выбрать навигатор для грузовых и легковых автомобилей

При проверке герметичности головки цилиндра с помощью сжатого воздуха, также необходимо заглушить все рубашки циркуляции охлаждающей жидкости специальными заглушками. Подбери резервуар, подогрейте в нем воду от 60 до 80 градусов и погрузите головку в резервуар с водой. По истечении 5-ти минут, нагнетайте внутрь головки воздух при помощи наноса. Давление воздуха должно быть в пределах от 0,15 до 0,2 МПа. На протяжении 2 минут на поверхности воды не должны образовываться пузырьки.

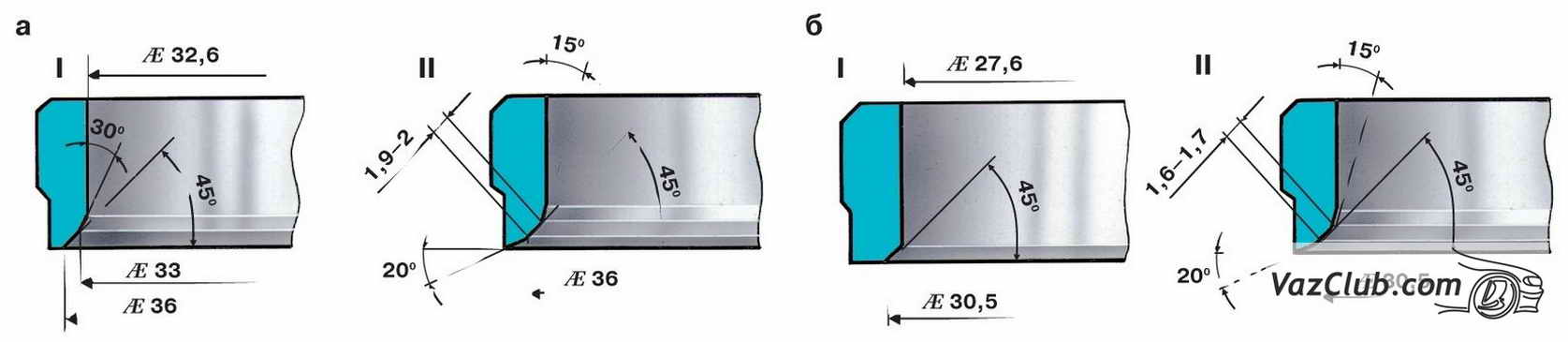

Седла клапанов: I — новое седло; II — седло после ремонта; а — седло впускного клапана; b — седло выпускного клапана

Шлифовка седел, возможна, в случае если на фасках образовались небольшие царапины или повреждения.

Порядок шлифовки фасок седел.

– перед началом фрезерования необходимо вставить стержень во втулку клапана ваз 2113, ваз 2114, ваз 2115. Для седел выпускного и впускного клапана используются разные фрезы. Сначала профрезеруйте фаску 15°

– затем профрезеруйте фаску 20

– прошлифуйте фаску 45°, соблюдая диаметры 34 и 30,5 миллиметра. Шлифовка фасок производится каноническими кругами.

Только после того как шлифовальный контур установлен на фаске, можно включать машинку. После окончания шлифовки следует промыть и продуть фаски сжатым воздухом.

Читать еще:  Как увеличить мощность ваз 2114

Направляющие втулки клапанов.

Для того чтобы проверить зазор между стрежнями и втулками необходимо измерить диаметр стержня и отверстие втулки.

Зазор для выпускных втулок клапанов составляет от 0,022 до 0,055 миллиметра, для выпускных втулок клапанов составляет от 0,029 до 0,062 миллиметра. Допустимый максимальный зазор составляет 0,3 миллиметра


Выпрессовка направляющих втулок

Если зазор превышает 0,3 миллиметра, необходимо заменить клапан ваз 2113, в случае если зазор не устранен, необходимо заменить втулку. Чтобы заменить втулку пользуйтесь отправкой для запрессовки и выпрессовки втулки.

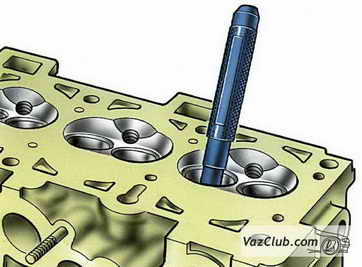

Запрессуйте направляющие втулки с надетым стопорным кольцом до упора его в тело головки цилиндров.

После того как втулка запрессована, прошлифуйте седла клапанов.

Сальники клапанов всегда устанавливайте новые ваз 2114, ваз 2115, ваз 2113, лада самара 2. Установка сальников клапанов производится при помощи специальной отправки.

Осмотрите клапан, если стержень не поврежден и на поверхности тарелки нет трещин, то клапан можно использовать заново.

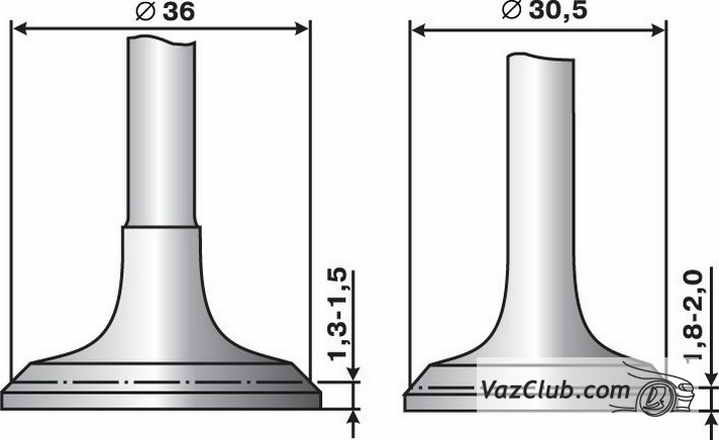

Предельные размеры при шлифовании фасок клапанов: I — впускного клапана; II — выпускного клапана

Если на клапане имеются мелкие царапины, то клапан можно отшлифовать.


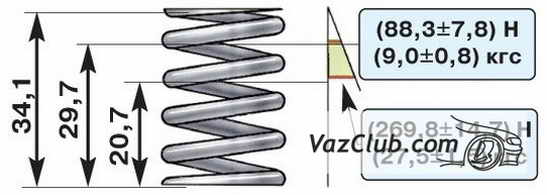

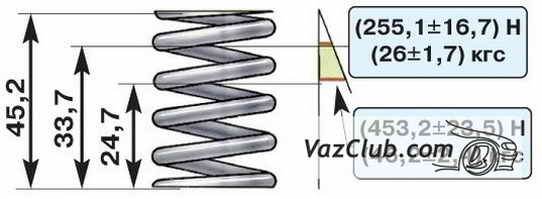

Основные данные для проверки наружной пружины клапана


Основные данные для проверки внутренней пружины клапана

Для того чтобы проверить деформацию пружин используйте нагрузки

При отсутствии на толкателях царапин, их можно использовать повторно, в противном случае замените толкатели новыми.


Болт крепления головки цилиндров

Длина болтов не должна быть более 13,55 сантиметров, если длина превышает указные размеры, следует заменить их новыми.

Регулировочные шайбы разрешено устанавливать на головку цилиндров лада самара 2, ваз 2115, ваз 2114, ваз 2113, в случае если на них не обнаружено износа, царапин.

Необходимые инструменты и процесс

Для того, чтобы ее сделать правильно, понадобятся:

  • набор торцовых головок;
  • удлинитель;
  • трещотка/вороток;
  • ключ динамометрический.

Сам процесс замены следует выполнять по такой схеме:

  1. Отсоединить провода, подходящие к датчикам аварийного уровня масла и температуры ОЖ.
  2. Слить охлаждающую жидкость.
  3. Демонтировать термостат.
  4. Снять корпус воздухофильтра.
  5. Отсоединить входную часть выхлопной трубы от коллектора.
  6. Снять кожух, а также сам ремень распределительного вала.
  7. Отсоединить от карбюратора тяги привода обеих заслонок.
  8. Отключить подходящие к ГБЦ провода.
  9. Отсоединить подходящие к ГБЦ шланги, ослабив их хомуты.
  10. Демонтировать головку блока цилиндров.
  11. Удалить изношенную прокладку.
  12. Очистить поверхность касания ГБЦ от остатков материала прокладки.

Установка прокладки и монтаж головки блока цилиндров на свое место производится в точно такой же последовательности, но в обратном порядке. При этом, стоит обратить наиболее пристальное внимание на такой фактор, как момент затяжки гбц ваз 2114 8 клапанов — о нем мы и поговорим ниже.

Полезный совет как открыть ваз 2115 без ключа

24.10.2021

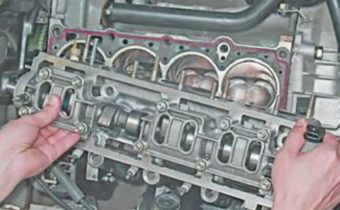

Процедура снятия

  1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи
  2. Сливаем из двигателя охлаждающую жидкость

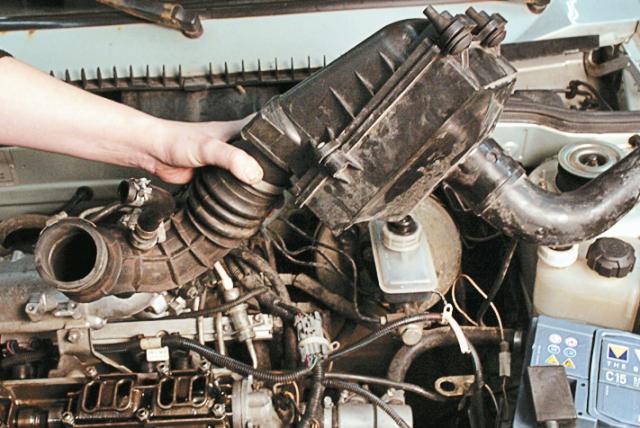

  3. Снимаем воздушный фильтр

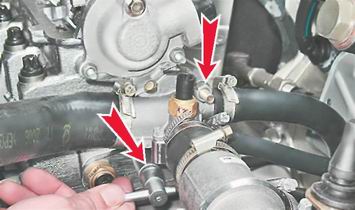

  4. Снимаем с двигателя впускной трубопровод и выпускной коллектор. При необходимости головку блока цилиндров можно снять в сборе с деталями системы питания и выпускным коллектором.
  5. Снимаем крышку головки блока цилиндров
  6. На двигателях с фазированным впрыском топлива отсоединяем колодку провода от датчика положения распределительного вала
  7. Отсоединяем наконечники проводов от датчика температуры охлаждающей жидкости.Для удобства работы отсоединяем колодку жгута проводов от датчика детонации и отводим жгут проводов датчиков в сторону.
  8. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости


  9. Торцовым ключом на 13 мм отворачиваем гайку крепления «массового» провода к двигателю и снимаем наконечник провода со шпильки.


  10. Торцовым ключом на 13 мм отворачиваем две гайки крепления патрубка.
  11. Снимаем патрубок со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

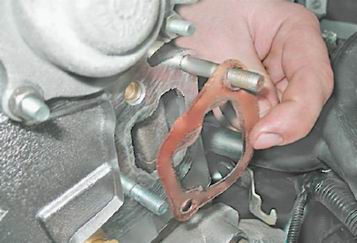

  12. Снимаем со шпилек уплотнительную прокладку.
  13. Снимаем шкив распределительного вала
  14. Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ
  15. Извлекаем указатель уровня масла.

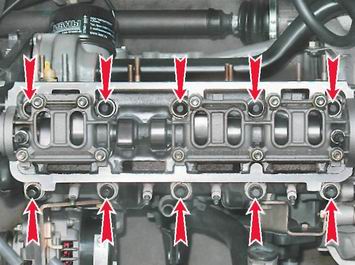

  16. Торцовым ключом Torx Е14 с узкой головкой отворачиваем десять болтов крепления головки блока цилиндров. Часть болтов крепления головки блока цилиндров можно отвернуть только торцовым ключом с узкой головкой. При отсутствии такого ключа снимите распределительный вал и уже после этого отверните болты крепления головки блока цилиндров.


  17. Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

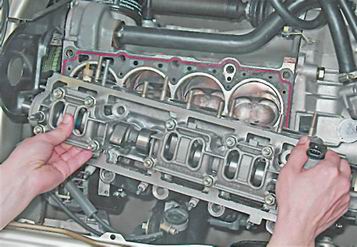

  18. Снимаем прокладку головки блока цилиндров

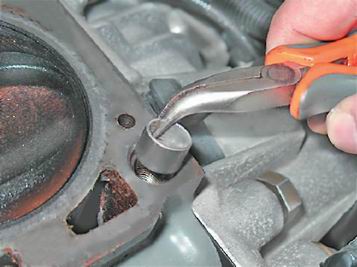

  19. Вынимаем две направляющие втулки.

Трещины

При перегревах также может наблюдаться разрыв корпуса в виде трещин. Не всегда они видны для глаза, однако их наличие сильно отражается на правильной работе двигателя. Если трещины образовались в местах прилегания головки и блока, клапанных сёдлах — вам не останется ничего другого, как заменить головку блока на новую. Все другие участки поддаются восстановлению с помощью аргонной сварки. Такой ремонт ГБЦ самостоятельно сделать не получится ввиду отсутствия специализированного оборудования — далеко не на всех СТО имеется такая сварка.

Как видим, не всё доступно для ремонта своими силами. Правильно оценив фронт работ, вы, тем не менее, сможете сэкономить средства своего бюджета.

Ремонт топливной аппаратуры дизельных двигателей

Топливная система включает в себя всю систему, необходимую для подачи топлива в двигатель. При возникновении…

Далее 24.10.2021

Функции прокладки ГБЦ (головки блока цилиндров)

Прокладка головки блока цилиндров ВАЗ-2114 нужна для сохранения герметичности трёх автомобильных систем: газораспределения, охлаждения и смазки . По сути, это простой уплотнитель соединения головки блока и его основной части. При её поломке возможен выход из строя указанных выше узлов и агрегатов машины. Сама деталь представляет собой металлическую пластину с широкими круглыми вырезами под поршни. Находится она прямо под «головой» блока цилиндров.

Так отличаются новая и непригодная прокладки.

Так выглядит прогоревшая прокладка

А вот это — новая прокладка ГБЦ

Как снять и установить головку блока цилиндров на ВАЗ 2113, 14, 15.

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и установить на место головку блока цилиндров на автомобиле ВАЗ 2114, 13, 15.

Головку блока цилиндров снимают для ее ремонта, для замены прокладки головки, а также при капитальном ремонте двигателя.

Читайте также:  Как снять переднюю ступицу лада ларгус

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов: рассматриваем тонкости процесса

Периодически прокладка головки блока цилиндров может выходить из строя по причине износа ее материала либо его прогорания. Основными признаками того, что прокладку пора заменять на новую, являются появление локальных протечек масла и охлаждающей жидкости в месте соприкосновение ГБЦ и мотора.Момент затяжки ГБЦ ВАЗ 2114 8 клапанов: рассматриваем тонкости процесса.

Следует помнить, что при замене прокладки важным является не только момент затяжки гбц ваз 2114, но и вся последовательность операций — ведь сама замена является очень важной и серьезной процедурой, ошибки при проведении которой могут привести к нарушению работы двигателя.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка
Новая прокладка
Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Инструменты

  • динамометрический ключ;
  • набор ключей;
  • торцовые головки;пусто
    пусто
    Набор торцовых головокНабор Torx
    Набор Torx
    Набор Torx
  • Torx;
  • отвертка.

Процесс

  1. Первым делом нужно отсоединить минусовые АКБ.
  2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
  3. Затем нужно слить тосол.
  4. Снижаем давление топлива.
  5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
  6. Демонтируем крышку ГБЦ.

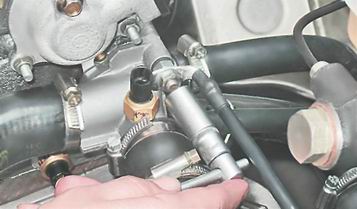

  7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
    Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
    Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
  8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
  9. Убираем крышку.
  10. Снимаем ремень газораспределительного механизма.
  11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
  12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
  13. Убираем шкив с распредвала.
  14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
  15. Выкручиваем оставшиеся болты и снимаем ее.
  16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке.Порядок в котором должно проходить ослабление болтов
    Порядок в котором должно проходить ослабление болтов
    Порядок в котором должно проходить ослабление болтов
  17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
  18. Полностью снимаем головку.
  19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
  20. Снимаем полностью ГБЦ.
  21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
  22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
  23. В первую очередь ставим новую прокладку.
  24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
  25. Вставляем болты.
  26. Начинаем их затяжку с помощью динамометрического ключа.
  27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов.Порядок затяжки
    Порядок затяжки
    Порядок затяжки
  28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
  29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Головку ГБЦ вы меняете

Опрос

  • Сам
  • На СТО
  • Помогает знакомый механик

Загрузка ...
 Загрузка …

Как произвести ремонт ГБЦ ВАЗ-2114 8 клапанов своими руками



Головка блока цилиндров – это крышка, предназначенная для того, чтобы закрывать собой блок цилиндров. Она также незаменима и для некоторых других функций, которые являются не менее важными в работе силовой установки автомобиля.

Во время работы мотора на саму головку подается газовоздушная смесь, и благодаря выпускному коллектору производится отвоз газов выхлопа.

Процесс работы

  1. Отсоединяем от аккумуляторной батареи минусовые клеммы.
  2. Поршень первого цилиндра выставляется в положение верхней мертвой точки.
  3. Сливается вся охлаждающая жидкость.
  4. Снижается давление топлива.
  5. От коллектора отсоединяется приемная трубка выхлопной системы.
  6. Производится демонтаж крышки ГБЦ.
  7. Снимаются все патрубки, электропровода и шланги. Но прежде чем сделать это, необходимо запомнить либо отметить, что и куда было подключено изначально. Делается это для того, чтобы избежать возможной путаницы при повторной установке.
  8. На крышке ремня распредвала имеются три болта, которые необходимо открутить и снять саму крышку.
  9. Снимается и полностью убирается ремень ГРМ.
  10. Обязательно следует зафиксировать валы от возможного прокручивания.
  11. Шкив крепится к распредвалу при помощи болтов, которые необходимо выкрутить, после чего убрать шкив.
  12. Откручивается гайка, крепящая заднюю крышку распредвала.
  13. Выкрутить болты, что остались и полностью убрать крышку.
  14. Слегка ослабить натяжение десятка болтов, удерживающих головку.
  15. Потом поочередно выкручивается каждый отдельный болт и вынимается вместе с шайбами.
  16. Освобождается и снимается головка.
  17. Если головка крепится непосредственно к прокладке, под коллектор следует вставить отвертку либо любой другой длинный инструмент. Далее этим инструментом необходимо воспользоваться, как рычагом, для того, чтобы немного приподнять головку, после чего полностью ее снять.
  18. Очень аккуратно, чтобы ни в коем случае не поцарапать поверхность головки, необходимо удалить остатки старой прокладки. Лучше всего для этого дела использовать специальную жидкость.
  19. Ставим новую прокладку на место.
  20. Убеждаемся в том, что валы находятся в положении верхней мертвой точки, а все клапаны на первом цилиндре полностью закрыты.
  21. Вставляем обратно болты.
  22. Используя динамометрический ключ, начинаем поочередно затягивать болты.
  23. Устанавливаем на место все снятое оборудование.
  24. Производим регулировку зазоров в приводе клапанов и натяжку ремня распредвала.

Как видим, произвести ремонт ГБЦ на ВАЗ-2114, имеющий 8 клапанов, достаточно простое, хоть и немного трудоемкое занятие, а значит, справиться с ним может каждый человек, имеющий хотя бы небольшое представление о данном агрегате.

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:
Наименование производителяКаталожный номерСтоимость в рублях

Master-sport 463-915-PCS-MS 300
Reinz 61-31045-00 400
Patron PG2-0151 450
Elring 463.915 500
Glaser H50120-00 900
Ajusa 10033100 1000
Trialli GZ 101 7022 1500

Elring прокладка ГБЦ ВАЗ-2114

Прокладка ГБЦ производства Elring



Источники

  • https://recombats.ru/servis-i-remont/gbc-2114.html
  • https://AvtoChehol.su/ustrojstvo/remont-golovki-vaz-2114.html
  • https://provaz2114.ru/dvigatel/remont-gbcz-na-vaz-2114-s-8-klapannym-dvigatelem.html
  • https://avto-layn.ru/neispravnosti/snyat-golovku-vaz-2114-8-klapanov.html
  • https://medwegonok.ru/razbor-gbts-vaz-2114-8-klapanov/
  • https://avtozam.com/vaz/2114/zamena-gbtc/

[свернуть]

Комментирование закрыто
