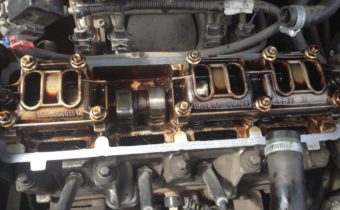

ВАЗ 2114: регулировка клапанов своими руками (фото и видео)

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

• Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
• «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
• Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.


При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Полезно: Замена клапанов на ВАЗ 2114

Признаки прогоревших клапанов. Низкая компрессия в цилиндре. Замена клапанов

Современные двигатели оснащаются сложной системой клапанов. Кроме того, что конструкция непростая, она также высокоточная, но это никоим образом не защищает клапана от повреждений. К сожалению, прогоревшие клапана – это довольно распространенная проблема как для бензиновых, так и для дизельных силовых агрегатов.

Читайте также:  Масло KIA RIO 3 2011-2017 г.в.

Признаки прогоревших клапанов можно наблюдать не только на старых моторах, но и на относительно свежих. Эксплуатировать двигатель с прогоревшим клапаном нельзя, а поэтому начинающим автомобилистам будет полезно узнать, откуда берется такая проблема, что делать в таком случае, каковы симптомы данной неприятности.

Чем опасна эксплуатация авто с неотрегулированными клапанами?

Для понимания масштабов возможных проблем, вызванных работой мотора с невыставленными зазорами, изучите последствия:

• Серьезное увеличение расхода топлива из-за неработающего цилиндра;
• Появление прострелов из выхлопной трубы;
• Нарушение процесса сгорания топливно-воздушной смеси в камере цилиндра. Ведет это к появлению нагара и отложений. Удаляется этот нагар лишь с помощью раскоксовки или полного разбора двигателя;
• Также по причине неправильного сгорания топлива сбиваются фазы газораспределения. Это ведет к потере мощности.


Образование зазоров как явление происходит по причине износа элементов двигателя. Каждая его часть в какой-то доле подвергается износу, поэтому нужен периодический контроль за всеми составляющими этого агрегата. Регулярная смена масла, фильтров, свечей зажигания, использование проверенного бензина – все это позволяет продлевать ресурс.

Необходимый инструмент и запчасти

Регулировка клапанов ВАЗ 2114 (8 клапанов) своими руками возможна лишь при наличии инструмента. Помимо набора ключей для проведения работ пригодятся специальные пластины для точного замера зазора и сам механический прибор для процедуры их выставления. Полный список необходимых запчастей и приспособлений выглядит так:

• Набор накидных ключей и головок;
• Домкрат для поднятия передка машины;
• Новая прокладка клапанной крышки;
• Металлические пластины разных размеров;
• Рычаг со штангой и фиксатором для регулирования;
• Длинные плоскогубцы или крупный пинцет;
• Микрометр и лист для записи данных.

Температура двигателя во время проведения работ не должна быть высокой, т.к. есть риск сильного зажатия.

Меняем автомобиль на новый

Покупка нового автомобиля может стать важным моментом в жизни водителя. Это может быть самая крупная покупка,…

Далее

Порядок регулировки клапанов на ВАЗ 2114

Для правильной работы необходимо знать точный порядок регулировки клапанов. В таблице ниже представлены данные с порядком работы. Отметим, что номера кулачков указаны по порядку от шкива распределительного вала.

При наличии этой таблицы можно провести подобную работу на большинстве моторов «восьмиклапанниках». Немного отличаются «грантовские» зазоры. Единственная сложность при самостоятельной настройке – отсутствие набора шайб для регулировки.

Сравнение моделец с повышенной светоотдачей

Безопасность – наше все. При частой езде в темное время суток необходимо позаботиться о хорошем освещении. На выручку в такой ситуации приходят особые образцы повышенной светоотдачи. Производители предлагают множество вариантов, но мы рассмотрим наиболее примечательные из них:

• Koito VWhite показала хорошие результаты при тестировании. Полное соответствие с европейскими стандартами безопасности. Этот образец не повредит проводку автомобиля, и покажет неплохой результат при освещении. Световой поток полностью соответствует ГОСТ, показывая результат 1500 лм для дальнего и 930 лм для ближнего света.

Отличная геометрия светового пучка также является важным преимуществом данной модели. Ослеплять водителей на встречной полосе она не будет, освещение в контрольной точке полностью соответствует всем правилам и нормам. Лампочка превосходно освещает зоны ближней и дальней обочин.

Итог: Высокая светоотдача и высокий угол освещенности, несомненно, большие плюсы. Четкие светотеневые границы и защита от ослепления встречным транспортом – хороший функционал для своей ценовой категории. Недостаток один, и он не существенен – все надписи на японском языке.

• GE MegaLight Ultra не то чтобы очень хороша, но все же своих денег стоит. Проводке не причинит вреда, потребление энергии в допустимых пределах. Световой поток при этом составляет 995 при ближнем и 1520 при дальнем свете. Эти параметры находятся в допустимых пределах ГОСТ, хоть и немного ниже рекомендованных.

Светотеневой тест прошла, хоть и не идеально. Темное пятно в правом углу верхней зоны и чуть выше да правее контрольной линии, знатно портят картину. Сильно на освещенности это не сказывается, но неприятно.

Для водителей, едущих по встречной, свет этой модели не безопасен, впрочем, как и для попутных. В контрольной точке показывает 1,05 лм, что вполовину больше допустимого.

Итог: Данный образец отлично справляется с освещением ближней обочины. Несоответствие со стандартами ГОСТ и ЕЭК ООН. Использовать эту модель в принципе можно, но другим водителям это может не понравиться.

• Osram Cool Blue Intense вариант хороший, но не самый надежный. При измерении потребляемой электроэнергии, не были выявлены никакие отклонения от допустимых значений. Световой поток также хороший: 965 лм ближний, и дальний 1655 лм. Эти показатели соответствуют требованиям ГОСТ.

Водителей как едущих рядом, так и тех, что едут по встречной полосе не ослепляет. Все показатели соответствуют европейским стандартам. Обочины будут освещаться хорошо, даже слишком. Тут перестарались, требования превышены, но не на много.

Итог: Отличный световой пучок, и освещение обочин – модель явно стоит своих денег. Во время тестов использовались несколько образцов, один из которых перегорел – мелочь, но неприятно. Демократичная стоимость и хорошие показатели дают ей все шансы на успех.

Сравнение ламп h4 показывает, что лучший результат показывают изделия японских производителей. Они не только надежны, но и соответствуют всем необходимым нормам. Не теряя в собственном комфорте, вы не мешаете другим водителям на трассе и в пределах города. Например, устройство лампы Koito VWhite позволяет получать самые наилучшие результаты при тестировании. Однако только вам решать какие лампы выбрать h4.

Читайте также:  Как на Ладе Гранте настроить часы на приборке

При выборе нужно учитывать все, в том числе и собственные запросы. Нередко возникает вопрос – какие лампы ближнего света лучше h4. Многие водители рекомендуют OSRAM Cool Blue Intense 4200K, так как они имеют самые лучшие показатели в ближнем режиме. Тест галогенных ламп h4 показал наилучший результат и полное соответствие требованиям для данной модели.

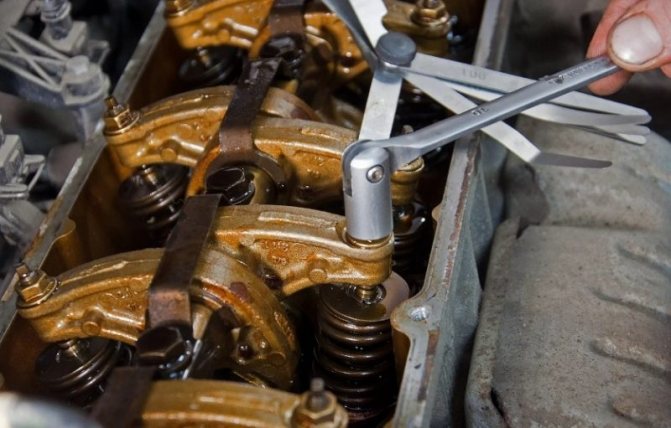

Что же нам потребуется для регулировки клапанов

• Домкрат – устройство подъемное, для фиксации автомобиля на нужной высоте;
• Прокладка;
• Набор ключей (рожковые и торцевые). Обязательны ключи на 13 миллиметров и 17 миллиметров;
• Отвертки;
• Комплект для регулировки клапанов;
• Щуп для определения зазора. Щуп желательно должен иметь толщину 0,15 миллиметров;
• Шайба;
• Пинцет;
• Ветоши;
• Микрометр – это прибор для измерения и определения размера деталей;

Регламент настройки

Каждый автовладелец, может обратиться к регламенту мануала. Стоит сказать, что номинальная установка клапанов на ВАЗ 2110 8 клапанов инжектор происходит на заводе. Согласно инструкции по эксплуатации, рекомендуется осуществить первую настройку на пробеге 10 000 км. Этот режим называется обкатка. А затем, следует производить настройку, через каждые 45 000 км. В некоторых случаях, двигатели исправно работают до 80 000 км пробега.

Для справки! Установка шайб толкателей клапанов на автомобилях ВАЗ 2110-12 (8 клапанов), с инжекторным и карбюраторным мотором – полностью идентична.

Читайте также:  Как проверить массу двигателя ваз 2114

Чтобы понять, что клапана на двигателе ВАЗ 2110 нуждаются в настройке, достаточно знать поведение мотора. После продолжительной эксплуатации, автовладелец может обратить внимание на то, что двигатель стал работать как-то иначе. Данный факт должен насторожить, ведь последствия могут быть серьёзными.

Основные симптомы нарушенной регулировки клапанного механизма на ВАЗ 2110, выглядят таким образом:

• мотор шумно работает при запуске после продолжительной стоянки (клацает);
• пропадает компрессия в цилиндрах (двигатель теряет былую мощность);
• прокладка клапанной крышки пропускает масло;
• появились «выстрелы» в карбюратор или в глушитель;
• увеличился расход топлива.

Перечисленные признаки, можно диагностировать самостоятельно, не прибегая к помощи услуг автосервиса. Перед тем, как поставить ВАЗ 2110 на ремонт и приступить к регулировке клапанов, следует подготовить слесарный инструмент: микрометр, рейку для отжатия толкателей и многосоставной щуп. Последним замеряется тепловой зазор между кулачком распредвала и регулировочной шайбой. Вместо рейки, возможно использовать две мощные шлицевые отвёртки.

Монтажный комплект (фиксатор и щуп) продаётся в большинстве магазинов «Автозапчасти». Его стоимость варьируется от 200 до 500 рублей. Правильная установка клапанов на ВАЗ 2110 8 клапанов инжектор или карбюратор – залог успеха.

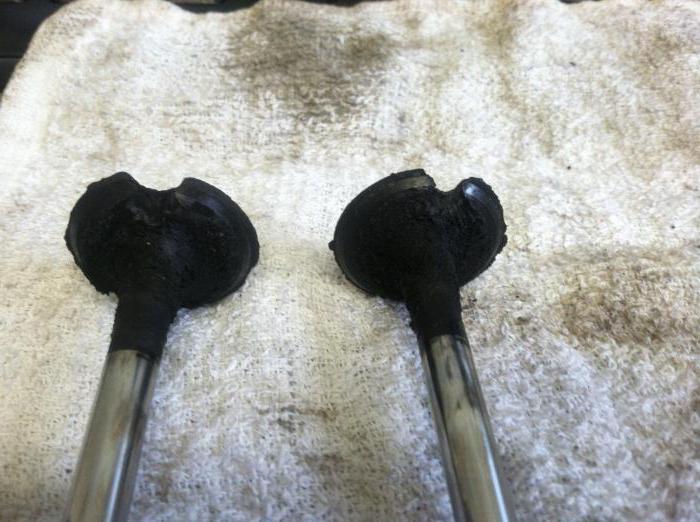

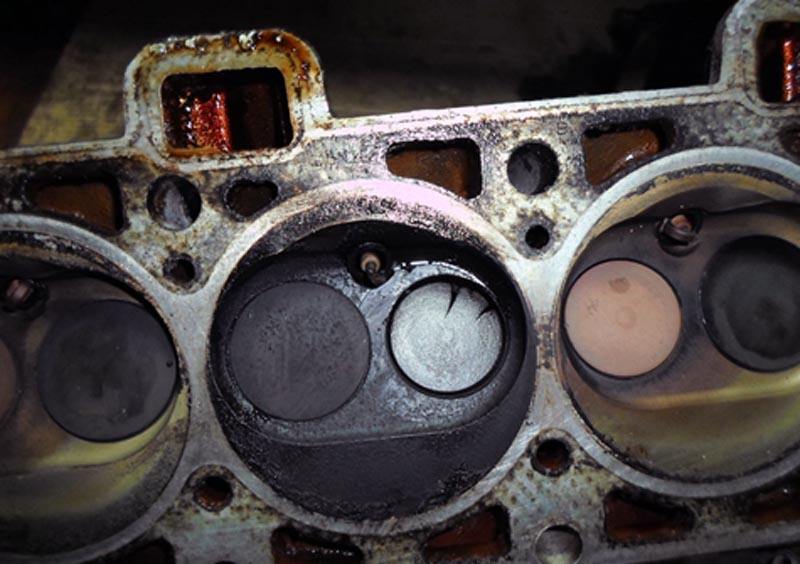

Клапан прогорел: признаки и причины неисправности

Как известно, в двигателе используется масса сложных систем. Одна из таких – газораспределительный механизм. Сейчас многие обсуждают проблемы оборвавшегося ремня или ослабшей цепи. Но мало кто упоминает такой элемент, как клапан. Именно эта деталь отвечает за впуск горючей смеси и выпуск отработавших газов. Одна из характерных неисправностей – это прогар. Какие признаки прогоревшего клапана? Об этом — далее в нашей статье.

Почему так происходит?

Данная неисправность происходит по разным причинам. Причем от прогара клапана не застрахованы даже владельцы новых автомобилей. Также подобная проблема имеется и на дизельных моторах. Каковы признаки прогоревшего клапана на ВАЗ-2110? Обычно виновником являются зажатые седла. Все это будет сопровождаться характерным «тракторным» рокотом двигателя. Зазоры клапанов должны соответствовать норме. Если это не так, есть риск прогара клапана.

Подобная проблема может случиться и на современных двигателях. Виной тому являются неработающие гидрокомпенсаторы. Если масло сквозь них не проходит, зазор будет выставлен неверно. Среди прочих признаков стоит отметить неправильно настроенное ГБО (если таковое установлено на автомобиле). При езде на слишком обедненной смеси, существует риск прогара одного или нескольких клапанов.

Чем это опасно?

Последствия тоже могут существенно разниться, начиная от банального перерасхода топлива и заканчивая выгоранием седел. В более серьезных случаях возникают повреждения поршня и головки. Как это происходит? Прогоревший выпускной клапан, признаки неисправности которого будут рассмотрены далее, разбивается на мелкие куски. В результате часть «тарелочки» попадает в камеру сгорания. Так появляются задиры и прочие повреждения. Длительная эксплуатация такого автомобиля может привести к полной замене мотора.

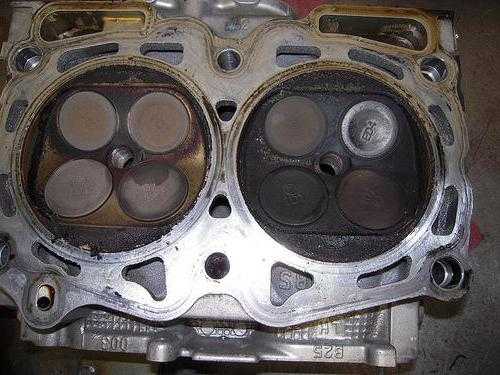

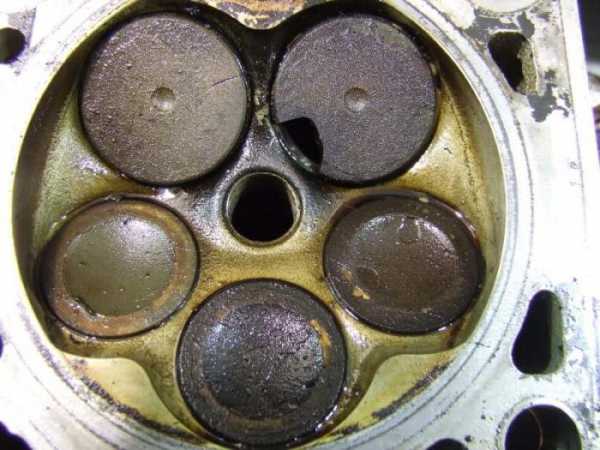

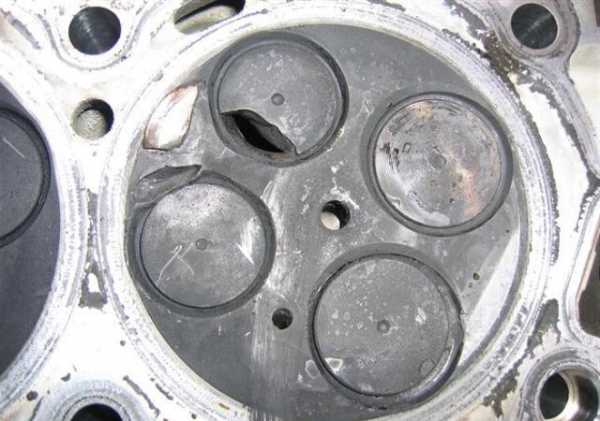

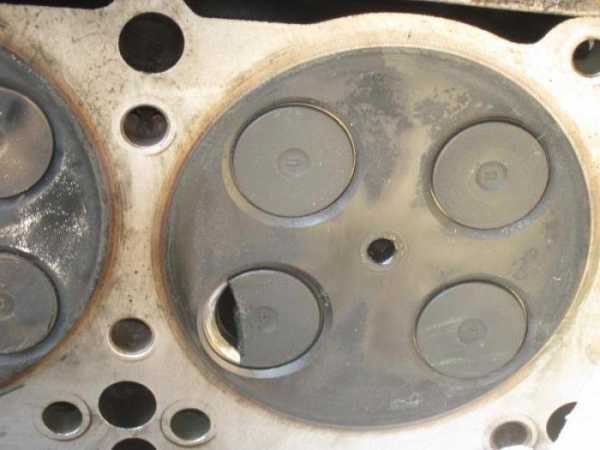

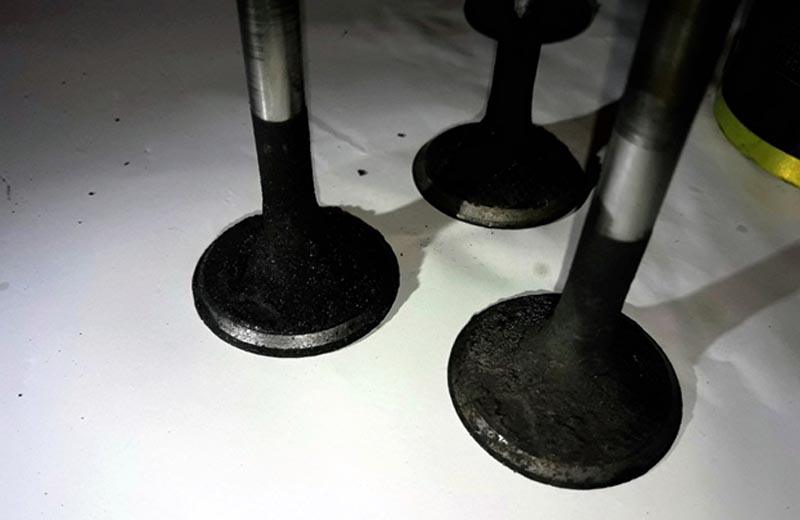

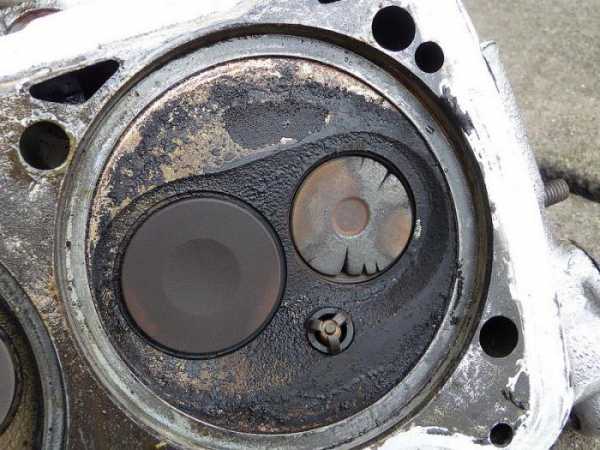

Признаки прогоревшего клапана

На ВАЗ-2110 и прочих автомобилях эта неисправность будет сопровождаться троением двигателя. Вы почувствуете, будто один из цилиндров перестал работать. Также существенно снизится тяга, возрастет расход топлива.

Что делать в таком случае? Если клапан прогорел, признаки неисправности будут сопровождаться низкой компрессией. В камере не будет вырабатываться нужное давление для толкания поршня. Поэтому сперва берем в руки компрессометр, выкручиваем свечи и поочередно вставляем в каждый цилиндр. Стоит отметить, что показания компрессии сильно отличаются на дизельных и бензиновых двигателях. В первом случае данный параметр находится на уровне 23-27, во втором – 10-12. Но есть и исключения. Например, на дефорсированных двигателях (старого советского производства, что рассчитаны на 72-й бензин) данный показатель равен 6-7 очков.

Стоит отметить, что низкая компрессия может стать причиной изношенной цилиндропоршневой группы. При этом клапан будет в нормальном, рабочем состоянии. Но как убедиться в точности замеров? Для этого специалисты рекомендуют залить в цилиндр через свечной колодец немного масла. Воспользуйтесь медицинским шприцем. Важно, чтобы масло соответствовало параметрам заводского (или того, что было залито ранее).

После этого устанавливаем компрессометр и зовем помощника, чтобы тот прокручивал стартер по вашей команде. Суть метода очень проста – масло за счет своей вязкости закроет полости в стенках цилиндров. Так мы исключим случай с изношенными кольцами. Если и с маслом показания компрессии ниже нормы, значит, клапан прогорел. Признаки видны налицо.

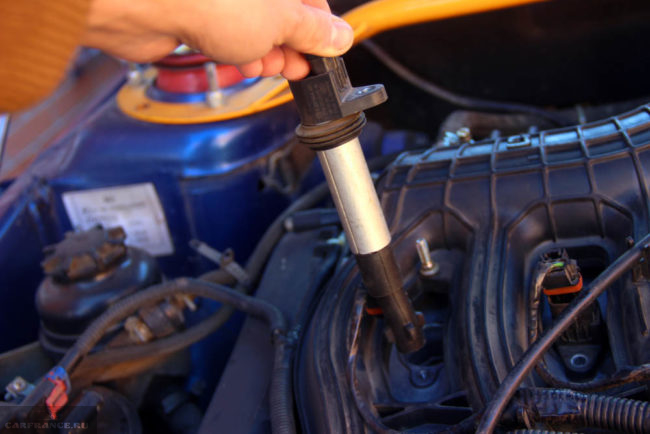

Проверка свечей

Если под рукой нет нужного масла или шприца, определить неисправность можно по характеру износа свечей. Для этого их следует выкрутить из посадочного места и тщательно осмотреть состояние. Свеча будет сухой, без масляного налета. Также из сапуна мотора будет выходить воздух либо дым сизого цвета. Если это относительно новый мотор и были подтверждены признаки прогоревшего клапана, то вероятнее всего, у вас залегли кольца.

Как избежать проблемы?

Основная причина прогара – это работа детали в режиме повышенных нагрузок. Рабочая температура клапана – порядка 600-650 градусов. Чтобы не допустить перегрева, следует проверять зазоры. Из-за малого расстояния возникает трение и, как следствие – перегрев клапана.

Признаки также могут указывать на некачественное топливо. На карбюраторных авто смесь регулируется вручную. Важно не допустить слишком бедной смеси. То же самое касается и автомобилей с ГБО. Различают два основных поколения:

Читайте также:  Подсветка в ноги в авто сделать самому своими руками: подробное описание, фото

В первом случае смесь настраивается механически, путем регулировки крана «жадности». Отрегулировать его очень просто – закручиваем кран до тех пор, пока машина не начнет глохнуть. Далее откручиваем на 1-2 оборота. Это является наиболее оптимальной настройкой. В случае с ГБО четвертого поколения настройка производится программно, специалистами.

Если клапан прогорел, при покупке обращайте внимание на качество изделия. Бракованный элемент не прослужит долго. На качественном клапане исключены различные риски, задиры и другие изъяны. Сама деталь стоит недорого, а вот с установкой придется изрядно попотеть. Ведь для замены необходимо «скидывать» головку блока и производить дальнейшую притирку седел.

По какой причине не включается вентилятор охлаждения ваз 2115

24.10.2021

Как выставить зажигание на ваз 2109 своими руками

Вы решили продать свой автомобиль здесь mycar.kz? И решили привести свой автомобиль перед продажей в порядок, тогда в…

Далее 13.12.2020

Регулировка клапанов ВАЗ-2112 16 клапанов: фото и видео

Регулировка клапанного механизма 16-клапанного двигателя ВАЗ-2112 достаточно сложная операция, но выполнима своими руками. Так, многие автомобилисты сталкивались с понятием, когда слышен звон клапанов, особенно при переходе с низких на средние обороты. В этой статье, рассмотрим, как правильно отрегулировать клапана на автомобиле, а также расскажем о некоторых нюансах процесса.

Видео о регулировке клапанов на переднеприводном семействе автомобилей ВАЗ (2110-2112)

Видеоматериал расскажет, как правильно отрегулировать клапана на 16-клапанном двигателе, а также даст несколько советов и рекомендаций.

Процесс регулировки клапанов

Процесс регулировки клапанов на двигателе

Прежде, чем перейти непосредственно к процессу регулировки, стоит отметить, что данная операция, проводится только на полностью остывшем двигателе. Опытные ВАЗоводы рекомендуют ждать не менее одной ночи.

Для совершения регулировки потребуется немного инструмента, а именно набор ключей и головок, а также прокладка клапанной крышки и специальный щуп.

Итак, приступаем непосредственно к операции:

1. Отсоединяем и отводим в сторону наконечник привода дроссельной заслонки. Демонтируем трос и кронштейн крепления положения дроссельной заслонки
2. При помощи ключа на 10, стоит открутить кронштейн трос привода дросселя к ресиверу.
3. Демонтируем шланги вентиляции картерных газов. Открутив хомуты снимаем шланги вентиляции картерных газов
4. Откручиваем клапанную крышку при помощи головки на 10, и проводим её демонтаж. Демонтируем клапанную крышку и крышку подшипников для регулировки клапанов
5. Вынимаем прокладку с клапанки.
6. Демонтируем защитный кожух ГРМ. Проводим демонтаж защитного кожуха ГРМ, чтобы добраться до шкива коленчатого вала
7. Поворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки на шкиве распредвалов и коленвала с блоком. Поворачиваем коленчатый вал за часовой стрелкой
8. Производим поворот коленвала на 40-50 градусов.
9. Проверяем зазоры у первого и третьего кулачка распределительных валов. Зазор между шайбами и кулачками должен быть: 0,15мм – для выпускных клапанов и 0,20мм – для впускных. Проводим регулировку зазоров при помощи щупов
10. В случае, если зазоры вышли с нормы, то устанавливается специальное приспособление для регулировки клапанов. Специальное приспособление для регулировки клапанов и замены регулировочных шайб
11. При помощи клыка поворачиваем толкатель.
12. Нажимаем клыком на толкатель, чтобы он утонул, а затем вынимаем его и пинцетом вынимаем регулировочную шайбу. Если нет специального приспособления, то автомобилисты пользуются двумя плоскими отвертками. При помощи пинцета вынимаем регулировочную шайбу
13. Теперь, необходимо установить новую регулировочную шайбу. Расчет идет по формуле: H=B+(A-C), где A – замерительный зазор, B – толщина снятой шайбы, С – номинальный зазор, Н – толщина новой шайбы. Шайба маркируется на верхней поверхности, которая ложиться вниз при установке.
14. Таким же образом проводим замер зазоров остальных кулачков и меняем остальные шайбы.
15. Сборка проводится в обратном порядке. Сборка клапанной крышки должна осуществляться по алгоритму с точным следованием момента и порядка затяжки болтов.

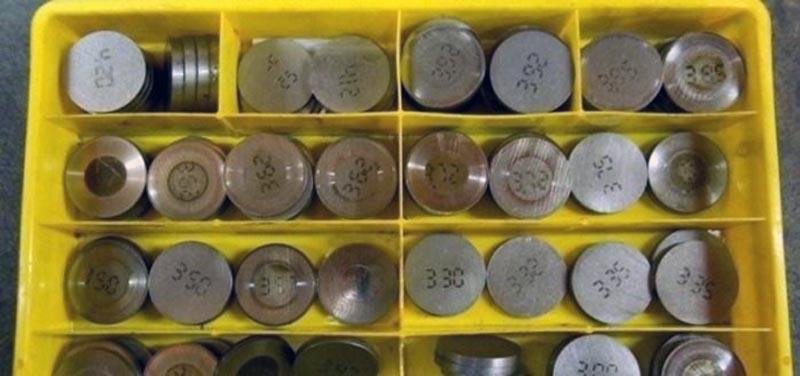

Какие бывают регулировочные шайбы?

Набор регулировочных шайб на все случае жизни

Для автомобилей семейства ВАЗ существует 125 размеров регулировочных шайб, но не все применяются.

Поэтому рассмотрим, самые популярные размеры запасной детали, которая устанавливается на эти двигатели (если не захотите потом лишний раз бегать в авто-магазин): 3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;

Регулировочные шайбы двух размеров: 3.95 и 3.30

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2  21116
лада гранта  21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Как распознать повышенный зазор клапана?

Помимо звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цокотом. Стук клапана или нарушение теплового зазора, происходит в результате изменения расстояния между кулачками и рычагами распределительного вала. И чем больше зазор, тем громче звук. Данный параметр – величина, регламентированная, и подлежит неукоснительному соблюдению.

Читайте также:  Описание моторного масла MANNOL Energy Formula JP 5W-30

Нарушение теплового зазора клапанов может стать причиной стука

Откуда стук?

• Другой причиной стука считается малый зазор . По мере эксплуатации, фактор приводит к перегреву, слабой компрессии, падению мощности со всеми последствиями, включая повышенный расход топлива. Регулировать целесообразно не позже 15 тысяч пробега.
• Поводом цокота в узле ГРМ может стать явление детонации . Сопряжено это с неполным воспламенением горючей смеси внутри камеры сгорания.
• Часто причина кроется в низком давлении масла при повышенных оборотах . Запуск «холодного» двигателя также приводит к стуку, особенно, при наличии чрезмерной выработки толкателя. Ситуация влияет на подачу масла (обедненную) на клапана.
• Дефицит смазки также становится поводом для специфического металлического стука с последующим обгоранием клапана, снижением мощности, дисбалансу распределительного вала. Появление стука обязывает проверить систему ГРМ, даже с меньшим пробегом, но после выявления данных зазора.
• Причиной тому бензин низкого качества (ниже Аи 92). Выправить ситуацию можно, залив в бак максимальное количество бензина, например, Аи 95.
• Мотивом служит также нарушение работы распределителя зажигания . Если позднее — приводит к нагреву и потере мощности двигателя. При раннем угле опережения, начинает прослушиваться стук, особенно на холодном двигателе.

Порядок выполнения регулировки на 8-ми клапаннике

Процедура не сложна и легко выполняется водителем при наличии под рукой:

• Ключи гаечные, накидные, свечной, торцевые.
• Набор щупов.
• Приспособление отжима клапана с калиброванным фиксатором.
• Регулировочные шайбы (желательно комплект).
• Ветошь.

Набор гаечных ключей

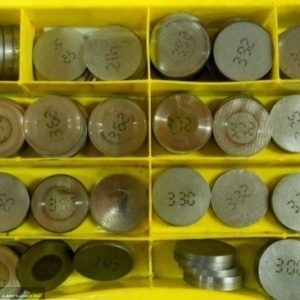

Набор регулировочных шайб клапанов

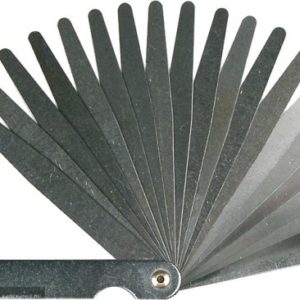

Набор щупов

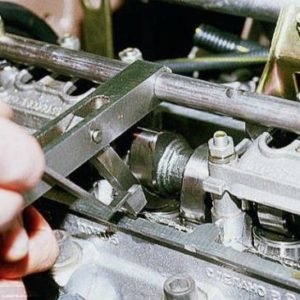

Приспособление отжима клапана с калиброванным фиксатором

Алгоритм

Перечень обязательных работ предусматривает:

1. Остановить машину на площадке (лучше в гараже), дать остыть двигателю, желательно ниже 25° C.
2. Отсоединить от клапанной крышки шланги, кронштейны, крышку, ремень привода распределительного вала. Осуществляется визуальный осмотр его на предмет наличия изношенных мест или других дефектов.

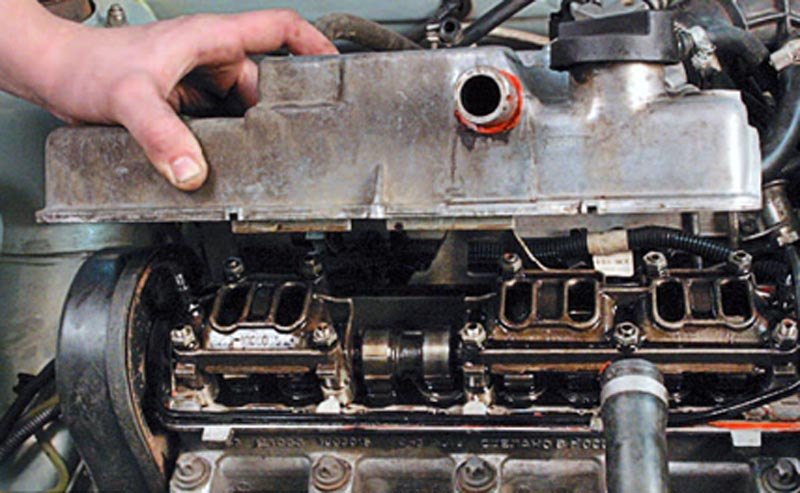

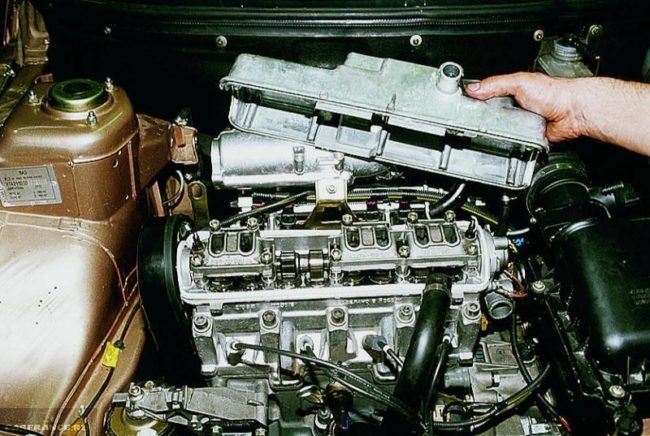

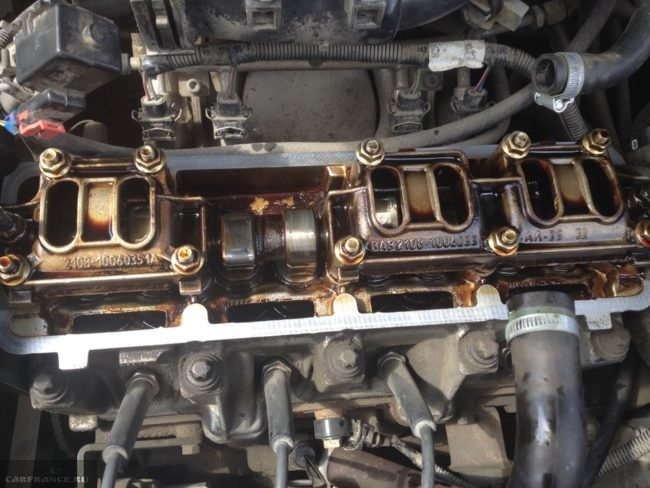

   Снимаем крышку клапанов

3. Выкрутить свечи, что облегчит проворачивание коленчатого вала и установки в ВМТ первого цилиндра. Этот процесс выполняется подъемом (вывешиванием) передка машины с последующим вращением переднего колеса или шестерни коленвала. Делается это после установки 4 передачи КПП.

   Выкручиваем свечи зажигания

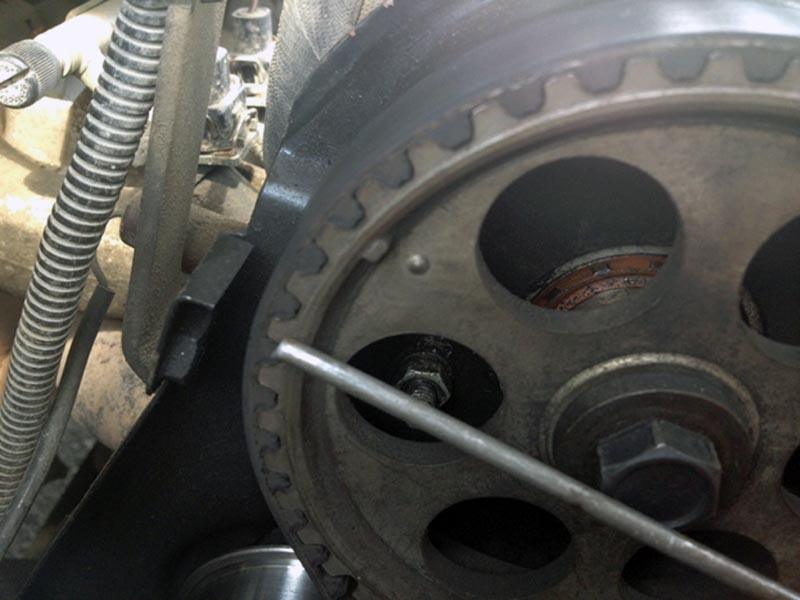

4. Совместить метку шестерни р. вала с риской головки блока в секторе выхлопного коллектора. Замерить величину зазора между круглой поверхностью кулачка и толкателем. Тепловой фактор считается сугубо фиксированным параметром, составляя для впускного 0,2 мм, и 0,35 мм выпускного, с погрешностью 0,05 мм.

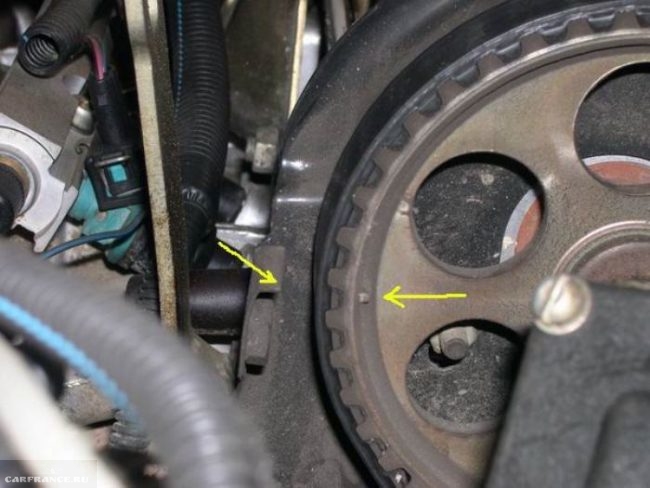

   Совмещаем метку шестерни распределительного вала с риской на головке блока

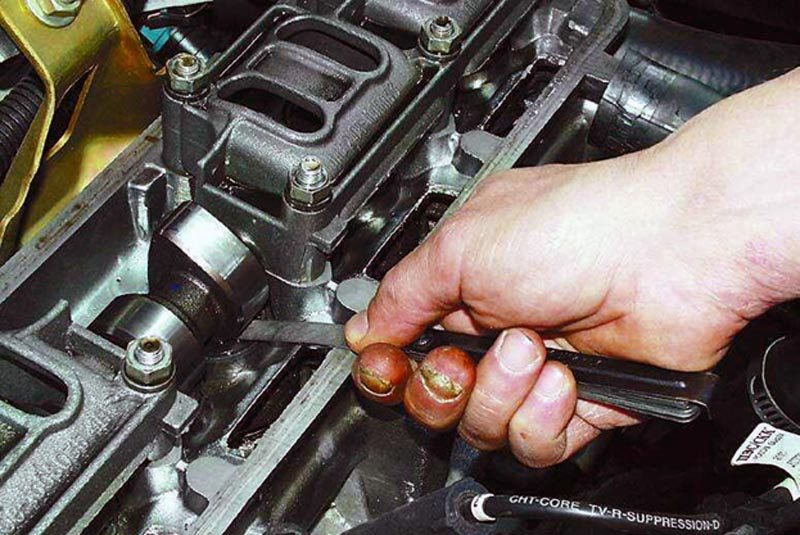

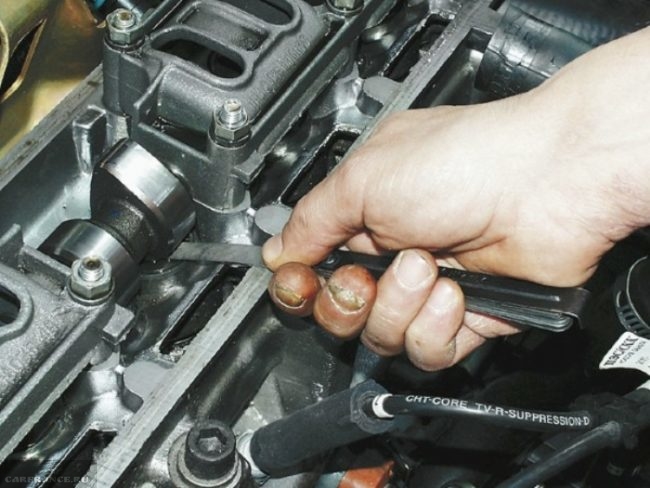

5. Проверка правильно зафиксированного зазора выполняется щупом. На первом клапане щуп вводят в интервал между кулачком и регулировочной шайбой, толщина которой варьирует в пределах 3÷4,5 мм. Пластина инструмента должна проходить со слабым усилием. Это считается нормальным вариантом. Свободное вхождение или невозможность просунуть считается свидетельством необходимости проведения регулировки. Если щуп не лезет, пользуются пластиной меньшей толщины. Действие повторяется до поры, пока он не пройдет с легким трением. Разница номинального зазора и толщины щупа выдаст требуемую толщину шайбы.

   Проверяем зазор щупом

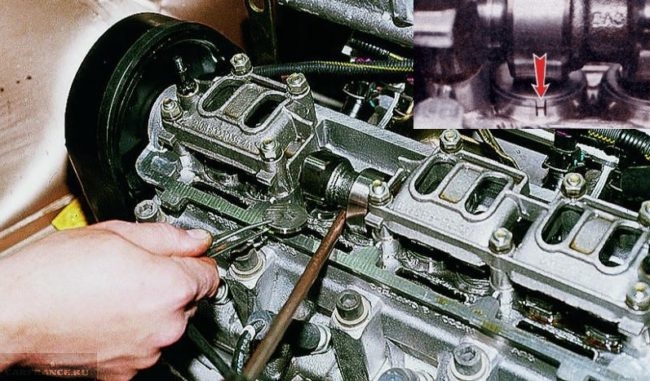

6. Процесс предусматривает сжатие клапана, для чего приспособление (под рукой) монтируется на шпильки головки блока. Рычаг следует разместить между кулачком и плоскостью шайбы. Надавив ручку приспособления, рычаг нажимает на толкатель. В образовавшийся промежуток вставляется калиброванный фиксатор, который удерживает клапан, оставляя шайбу свободной. Эта деталь снимается пинцетом или чем – либо заостренным.

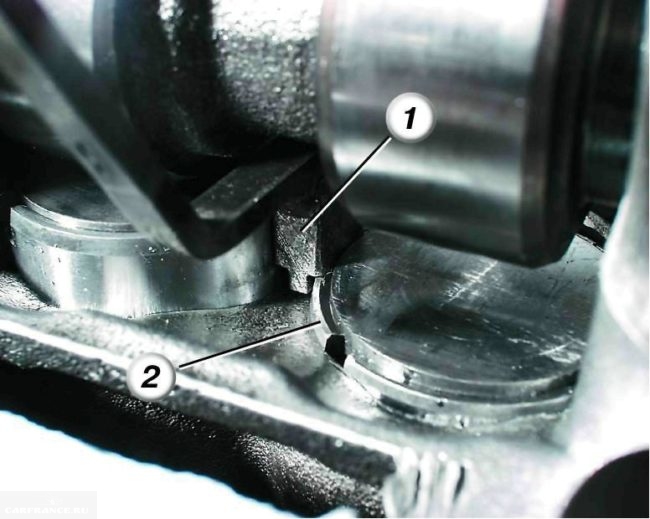

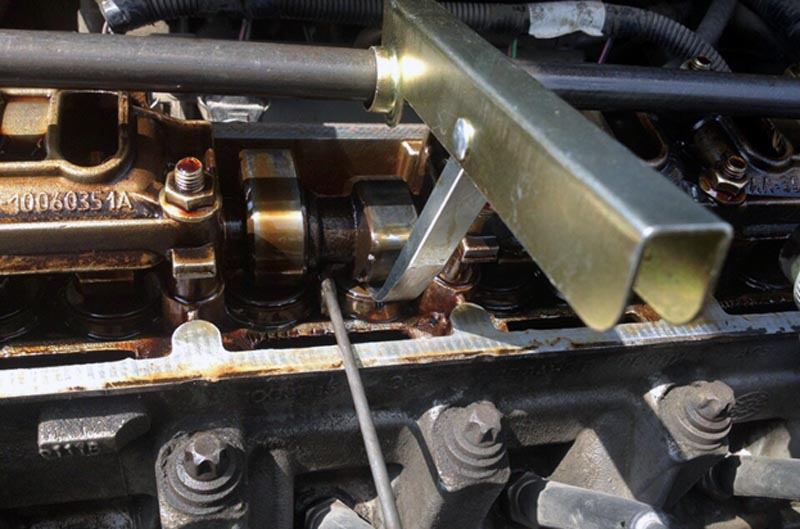

   С помощью рычага надавливаем на толкатель и вставляем калиброванный фиксатор

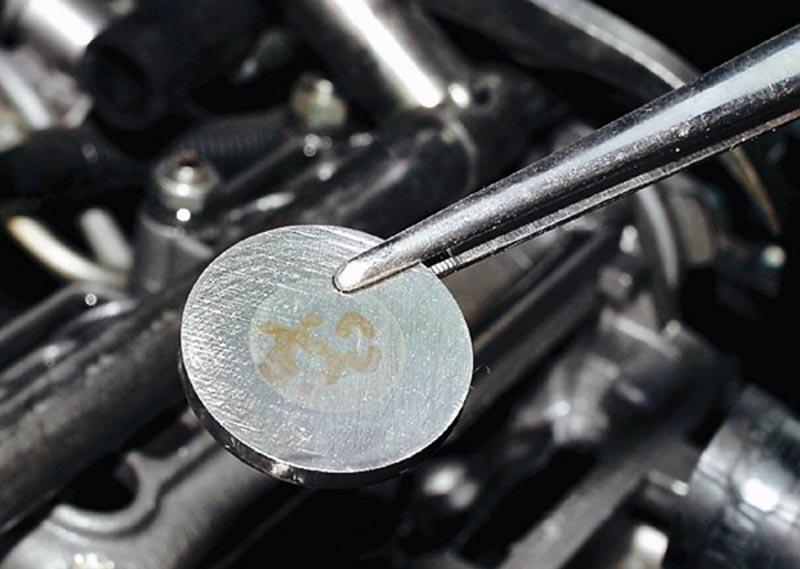

7. Установку новой детали производят исходя из лазерной метки, на нижней стороне извлеченной детали, например, 3,5 мм. При отсутствии метки замер осуществляется микрометром. Проверка показывает, зазор выхлопного клапана, например 0,44 мм. Зазор превышает фиксированный на 0,09 мм. Стало быть, понадобится шайба толщиной 3,94 мм. В наборе такого размера может не быть. В этом случае подбираем размер, близкий к требуемой цифре.

   Устанавливаем новую регулировочную шайбу клапана ВАЗ-2114

8. Новая шайба укладывается на место меткой вниз, во избежание истирания. Фиксатор извлекается после отжима клапана. Операция переходит к следующему этапу.

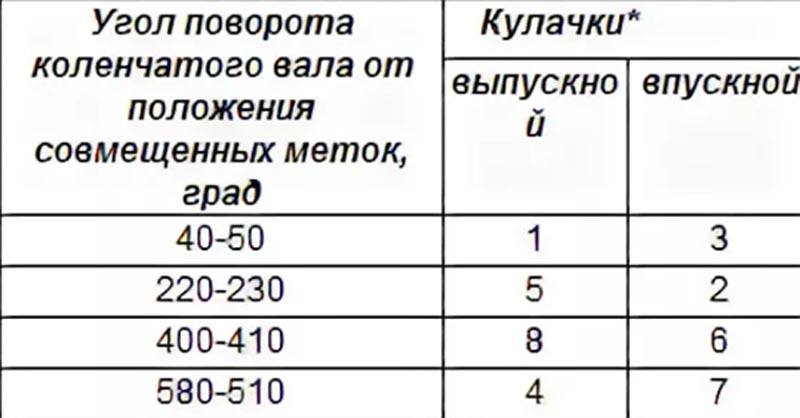

Важным элементом регулировки остается знание порядка работы цилиндров.

По завершении первого этапа, распределительный вал проворачивается на 180° (пол оборота) для проверки 2 впускного и 5 выпускного. Провернув еще на 180°, проверяется 6, 8.

Таким же методом выполняются работы с 4 впускным и 7 выпускным.

Процедура завершается обратной установкой всех снятых деталей. Прокладка крышки является одноразовой деталью и подлежит замене.

Тепловые зазоры клапанов ВАЗ 2114

На модели 2114, поскольку газораспределительный механизм (ГРМ) — регулируемый, тепловые зазоры фиксированы. На впускном клапане — 0,2 мм, на выпускном – 0,35 мм.

Отклонение допустим на в 0,05 мм. При отсутствии регулировочных шайб выставить эти зазоры невозможно.

Как подобрать нужный размер регулировочной шайбы.

Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.

Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.

Зная существующий  тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.

Например:

• На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить  до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
• Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм  то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм.Толщина ремонтной шайбы должна быть 3,80 мм

Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1  мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор  точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.

Положение кулачков распредвала  для регулировки клапанов

Для регулировки не требуется выставлять поршня в верхнюю мертвую точку такта сжатия. Так как кулачки распредвала хорошо просматриваются. Достаточно повернуть каждый кулачок эксцентриком вверх. То есть цилиндрическая часть кулачка должна быть развернута в сторону шайбы и толкателя. Распредвал проворачивается, и какой кулачок встал в верхнее положение.  Как показано на рисунке выше. На этом клапане и регулируется зазор.

Процесс регулировки

После остывания двигателя и подготовки запчастей и инструментов можно приступать к работе. Инструкция с пошаговым объяснением упростит работу:

1. Используя набор ключей снимите клапанную крышку.

2. Сопоставляем отметки шкива распредвала и крышки ГРМ (ставим верхнюю мертвую точку на первом цилиндре). Для этого можно поднять передок машины и при включенной передаче крутить колесо).

3. С помощью металлической пластины проверяем зазор на первом клапане. Допустимый показатель – 0.35 мм. На третьем элементе показатель должен быть 0.2 мм. При отклонении от нормы нужна регулировка.

4. При помощи специального устройства для отжатия добираемся до вставленной шайбы. Извлекаем ее пинцетом или плоскогубцами.

5. Для установки новой шайбы следует узнать ее нужный размер. Расчет толщины нового элемента высчитывается по следующей формуле: H = B + ( A-C) мм. H- толщина новой детали; B — толщина старой шайбы; A — полученный зазор, выявленный щупом (пластиной); С — норма.
6. При получении результата, отличного от нормы следует выбирать максимально приближенное значение толщины шайбы. Для этого инженерами предусмотрен допуск в 0,05 мм.
7. Внедряем новую шайбу на место. Проводим эту же процедуру с другими деталями. Порядок выполнения работы указан выше.


Без наличия формулы расчета для новой проставки и специального инструмента отрегулировать клапана на ВАЗ 2114 (8 клапанов) будет проблемно.

Стоимость регулировки клапанов в сервисе

Стоимость услуги по корректировке погрешностей в сервисах большинства городов составляет около 800-900 рублей. Единственное, что понадобится для повторной сборки — новая прокладка под крышку. В целом, для экономии времени и денег (на покупку специальных съемников, щупов и проставок) легче воспользоваться услугой мастеров.

Основные признаки поломки

Когда уменьшаются или увеличиваются тепловые зазоры, водитель может наблюдать целый ряд симптомов. Машина может даже глохнуть после прогрева до рабочей температуры (металл ведь расширяется при нагреве). Регулировка зазоров клапанов ВАЗ-2114 необходима в следующих случаях:

1. Появляется посторонний шум со стороны клапанного механизма двигателя.
2. Когда существенно снижается мощность, что особенно заметно при высокой нагрузке.
3. Нестабильно работает двигатель.
4. Иногда стреляет и хлопает в глушитель.
5. Существенно увеличивается расход бензина, несмотря на то, что все датчики находятся в исправном состоянии и система питания функционирует нормально.

Если вы заметили один или несколько признаков, то обязательно нужно проверить состояние клапанов.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

Lada 2114 Basma › Logbook › Самостоятельная регулировка клапанов ваз-2114 (почему лучше самому)

Предисловие.Всем доброго времени суток!Недавно заехал в сервис и попросил отрегулировать клапана на своей четырке, молодой паренек с уверенным видом отрегулировал клапана , предварительно остудив движок, как пологается.Проехал я тысяч 5-6 и мне не понравилось то, что клапана заметно начали клатцать.Решил заехать снова на регулировку, но уже в другой сервис.Там уже промасленный, худощавый слесарь по имени Коля провозился с настройкой полчаса-настроил.Сообщил, что зазоры были не те-некоторые прослабленые, некоторые поджаты…Выехал я из сервиса, поездил немного, клапана так и клацали примерно как и до настройки.Но самое страшненькое началось через тысячу км пробега-пошел такой стук бряк в районе головки, и с пробегом он усиливался-200 км проехал-стук немного усилился, еще 200 проехал еще усилился…Я уже незнал куда кинутся, подшипники на генераторе поменял и вообще перелазил все под капотом, никак не думал на клапана, потому что недавно их настраивал.В итоге в том же сервисе вся эта суета-маета привела снова под клапанную крыжку, глянул Калян зазоры, а на выпускном клапане зозор оказался 0.8,вместо положенных 0.35.Достал Калян шайбу, а там выдолбило выямку в ней.Да!-говорит Калян, шайба сырая попалась(не закаленная).

МЕТОДИКА НАСТРОЙКИ КЛАПАНОВ. Изначально скажу, что раньше я клапана не настраивал и соответственно набора шайб и дргуих приспособ поэтому не имел.Поэтому я решил подъехать к магазину автозапчастей(который находится недалеко от дома, и там вроде как сырых шайб нет, ибо мужик хозяин фуло не берет-репутация дорога)и возле него пороизвести настройку.Оставил там машину на 2 часа(на улице лето,30 градусов цельсия тепература воздуха)Пришел через два часа, движка уже остыла как надо(а надо 20-25 градусов).Можно пощупать рукой если движка не теплая, то можно приступать к настройке.

Будет полезно: Какое масло надо заливать в дизельный двигатель

ИТАК К ДЕЛУ. 1.Купил инструмент для нажатия толкателя(250руб), достал из своих инструметов-пинцет, набор щупов, одноразовый шприц с трубочкой(для откачки масла), отвертку тоненькую плоскую, обычную плоскую и ключик на 10 с трещеткой.Открутил рамку тросика газа(три гайки на 10), отсоединил сам тросик и убрал в сторону.Затем снял пластиковую крышку с ремня ГРМ, отсоединил газовые шланги и снял крышку клапанов(открутив 2 гайки на 10) 2.Затем выставил ВМТ(верхняя мертвая точка), прокрутив распредвал по часовой стрелке за болт верхнего зубчатого колеса (то-есть в том направлении, в котором он обычно крутится В ОБРАТНУЮ СТОРОНУ КРУТИТЬ НЕЛЬЗЯ)и совместил метку на колесе зубчатом и кожухе ремня.

-Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм. -Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм(но лучше не допускать ее)

Очередность регулировки(клапана считаются от зубчатого колеса-1й это ближайший к колесу,8й самый дальний). 1(выпycкнoй) и 3(впycкнoй) 5 (выпycкнoй) и 2 (впycкнoй); 8 (выпycкнoй) и 6 (впycкнoй); 4 (выпycкнoй) и 7 (впycкнoй). 5.В положении ВМТ проверяем зазор , поочередно всталяя щупы между толкателем и рапредвалом.Определяем какой зазор у нас на данный момент на 1 и 3 клапанах, затем прокручиваем вал на 30 примерно градусов(точность особая тут ненужна, главное чтобы кулачкки распредвала были отведены вверх от токателя, и т.к. большая поверхность круглая то когда выпуклость кулачка отведена от токателя это видно невооруженным глазом)Вот и проверяем зазор на следующей паре, и так далее, прокручиваем вал-проверяем зазор. 6.Если зазор не соответствует, то продавливаем толкатель вниз нашей приспособой и вставляем фиксатор(из комплекта для регулировки клапанов)между рапредвалом и толкателем.

Если машина на газу, то зазор на выпускных клапанах рекомендуется сделать на 0.05 мм больше от нормы, то-есть 0.35 норма+0.05=0.4мм, на впускных оставить без измения 0.2 мм

Через сколько км нужно регулировать клапана на ВАЗ 2114?

Первую процедуру корректировки можно производить уже на 50.000 тысячах пробега или при появлении отчетливого «цокания». Несвоевременная корректировка приведет к нарушению ГРМ, что вызовет снижение мощности, «цокот» и увеличенный расход.
В качестве профилактики эту процедуру можно провести и на более раннем пробеге. Все зависит от того, устраивает ли Вас работа двигателя.

Как правильно настроить клапана на двигателях Lada Samara

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов

Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее

Как определить и почему стучат клапана.

Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

Читайте также:  Электрическая Схема ВАЗ-21099 с европанелью (выпуск с 1998 г )

Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.

Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

Как расположены клапана в автомобилях ВАЗ 2114, 2115.

Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы. Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов

Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

Как выполняется настройка зазоров ВАЗ 2114, 2115.

Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0.35 мм.

Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм
