Замена цепи ГРМ на ВАЗ 2106, 2107

Конструкция цепного привода ВАЗ 2106, 2107

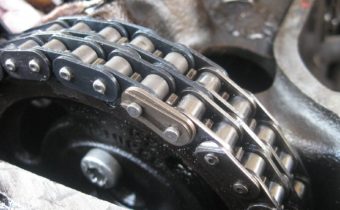

Для привода ВАЗ 2106/2107 с карбюратором используется двухрядная роликовая цепь. Она осуществляет передачу усилия от звездочки, укрепленной на коленчатом валу, на другую звездочку, надетую на конец распредвала. Цепь — конструкция, развивающая большую инерцию, поэтому цепной привод требует гашения колебаний. Даже если хорошо натянуть цепь, она сохраняет свойство «играть» в тех местах, где нет ни звездочек, ни натяжителей.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, применяя систему из натяжителей и успокоителей.

Эту задачу на ВАЗ 2106/2107 решает успокоитель — дополнительная подпружиненная прижимная планка. Она имеет стальной каркас, покрытый слоем прочной резины. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

Возможные неисправности

В семействе автомобилей Волжского автозавода, которые получили названия «классики», привод ГРМ исполнен в цепном варианте. Ресурс хорошей двухрядной цепи выше любого ремня, к тому же цепь лучше защищена от любых внешних воздействий, находясь внутри блока двигателя. Моментальное растяжение цепи исключено, к тому же цепь, в отличие от ремня, не проскользнёт при резкой прогазовке двигателя. Обратная сторона: шумность и некоторая громоздкость — не столь бросаются в глаза при эксплуатации ВАЗ-2107.

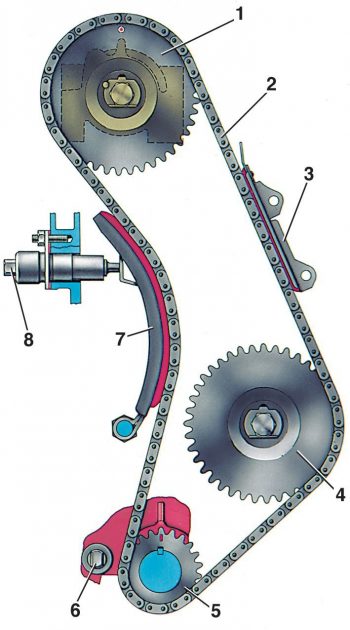

Схема натяжителя: 1 — звёздочка распредвала; 2 — цепь ГРМ; 3 — успокоитель цепи; 4 — звёздочка привода вспомогательных агрегатов; 5 — звёздочка коленчатого вала; 6 — башмак натяжителя; 7 — гидравлический натяжитель цепи; 8 — штуцер масляной магистрали

К сожалению, цепь также не вечна. Она тоже растягивается — только не сразу, а постепенно, в результате выработки металлических пальцев о зубья шестерён.

Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:

• посторонний стук и звяканье при работе мотора;
• сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.

Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.

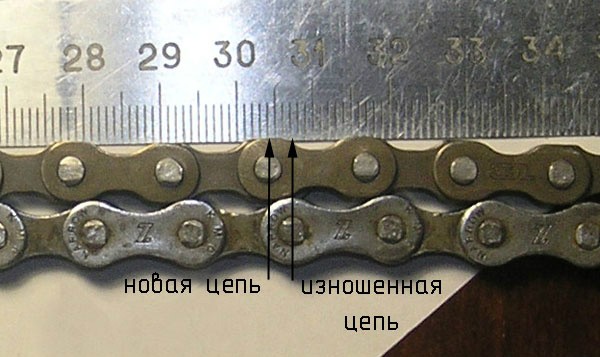

Растяжение цепи даже в несколько миллиметров заметен на глаз

Для того, чтобы лучше представлять, когда можно обойтись малой кровью, а когда менять цепь, производитель установил приблизительный ресурс нормальной работы привода ГРМ, которое на «семёрке» составляет 60 тысяч километров. При использовании свыше указанного срока появляется риск не просто растяжения, а перескока зубьев при работе, либо обрыва узла.

Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.

Обрыв цепи приводит к исчезновению синхронизации между оборотами коленчатого и распределительного валов. В результате поршни по инерции бьют в отрытые вовнутрь цилиндра клапаны, деформируются сами и деформируют их. Поршни «семёрочного» мотора имеют специальные выточки, защищающие клапаны от загиба. Но если двигатель проходил капитальный ремонт с заменой цилиндро-поршневой группы, поршни вполне могут и не иметь выточек, тогда риск серьёзных повреждений вырастает. Следите за цепью привода и вовремя меняйте её.

Источник: http://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Признаки критического износа детали

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.

Как определить неисправность и степень изношенности цепи:

1. Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.

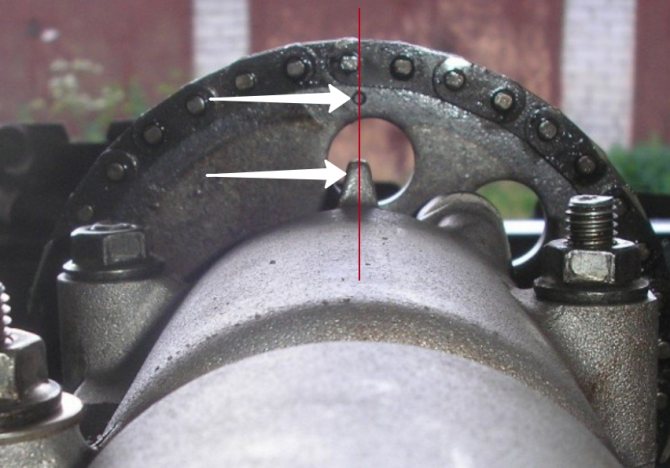

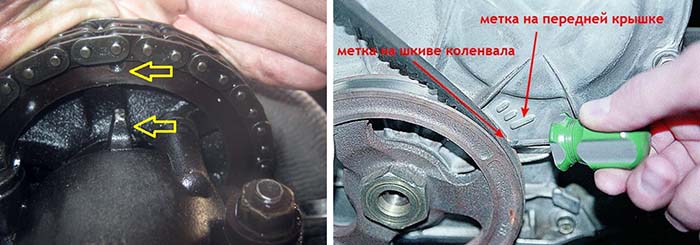

2. Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.


   Правильная работа механизма определяется одновременным совпадением меток на шкиве коленчатого вала и звёздочке распредвала

   Читайте также:  Лада Гранта Седан – история покупки

3. Произведите натяжку цепи, запустите мотор и снова выставьте метки. Если деталь существенно удлинилась, указанные мероприятия не дадут результатов — вылета плунжера не хватает, чтобы выбрать слабину.
4. При снятой клапанной крышке проверьте техническое состояние успокоителя. Иногда слишком растянутый цепной привод попросту обрывает его накладку либо всю деталь целиком. Металлические и пластиковые осколки падают в масляный картер.

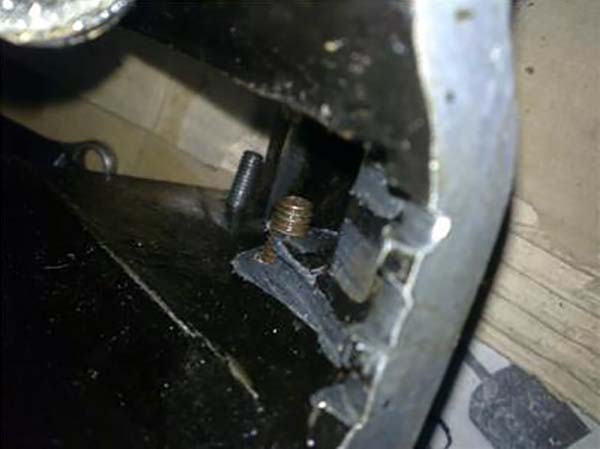

Однажды в процессе диагностики мотора «шестёрки» пришлось наблюдать такую картину: удлинившаяся цепь не только оборвала успокоитель, но и проделала глубокую канавку в корпусе головки цилиндров. Дефект частично затронул плоскость прилегания клапанной крышки, но трещины и протечки моторного масла не образовались.

При оборванном успокоителе цепь трется о край площадки ГБЦ и проделывает канавку

Цепь, растянутая на 1 см и больше, способна перескочить на 1—4 звена по шестерёнкам. Если элемент «перепрыгнул» на одну секцию, нарушаются фазы газораспределения — мотор сильно вибрирует на всех режимах работы, значительно теряет мощность и часто глохнет. Явный симптом — выстрелы в карбюратор либо выхлопную трубу. Попытки настройки зажигания и регулировки топливоподачи бесполезны – «тряска» двигателя не прекращается.

Когда цепь смещается на 2—4 зуба, силовой агрегат глохнет и больше не заводится. Худший сценарий — удар поршня по тарелкам клапанов вследствие большого сдвига фаз газораспределения. Последствия — разборка и дорогостоящий ремонт мотора.

Видео: определение степени износа шестерён ГРМ

Как производится замена цепи ГРМ ВАЗ-2107 своими руками

Со временем цепь ГРМ в ВАЗ-2107 вытягивается – увеличивается расстояние между звеньями. Поэтому удлинение детали нужно регулировать, периодически сверяя степень ее натяжения. Специалисты рекомендуют руководствоваться фазами.
Если метка звездочки механизма, распределяющего газ, совпадает с меткой конструкции подшипника, и при этом значение на шкиве коленвала автомобиля показывает ниже значения на передней крышке мотора на 10 мм, тогда требуется сменить цепь ГРМ собственными руками. Также эта процедура рекомендована если на втулках есть сколы, а на щетках присутствуют трещины.

Что будет, если вовремя не заменить цепь ГРМ

Если на ВАЗ-2107 установлен инжектор, при удлиненной детали ГРМ из-за превышения обычного расстояния между звеньями деталь функционирует на холостом ходу неровно. Почему так происходит? Если должное натяжение отсутствует, каждое звено изнашивается по-разному. В одних случаях отламывается успокоитель, может пострадать состояние ограничительного пальца или уголка башмака.

Когда цепь перескакивает хотя бы на пару зубьев, мотор ВАЗ-2107 глохнет или полностью выходит из строя. Стоит мотор слишком дорого чтобы им можно было пожертвовать. Поэтому дабы предотвратить негативные последствия, автомеханики советуют тщательно, как можно чаще проверять и контролировать натяжение детали ГРМ. Если башмак натяжителя износился, его нужно заменить.

Перед тем как приступить к ремонту своими руками, осмотрите цепь ГРМ:

1. Идеальное состояние новой детали – когда закалены втулки и звенья. Если металл сырой, такую запчасть лучше отложить.
2. Также проверьте натяжение, если прогиб близится к 7-10 мм, можно считать деталь ГРМ в ВАЗ-2107 пригодной для установки.

Специалисты рекомендуют присмотреться в автомагазине к продукции фирмы Sachs – цепь ГРМ этого производителя может прослужить дольше.

Как заменить цепь ГРМ своими руками: быстрый вариант

Опытные автолюбители знакомы сразу с двумя вариантами замены цепи ГРМ на свой ВАЗ-2107 и используют наиболее подходящий. Первый способ является быстрым, но вместе с тем считается ненадежным и неправильным.

Начинают замену детали ГРМ с демонтажа старой детали – снимите клапанную крышку. Чтобы это сделать, рассоедините звенья цепи, зафиксированной на моторе. То же самое проделайте с новым образцом. Теперь совместите обе цепи.

Читайте также:  Тормозные колодки на ВАЗ 2114

С помощью изогнутого стартера прокрутите через двигатель новую деталь ГРМ до полного вращения всех звеньев, затяните. Звездочку, отмеченную снизу, как и башмак натяжителя, заменить не получится.

Правильная пошаговая инструкция по замене цепи ГРМ ВАЗ-2107

Пошаговая инструкция по замене детали с учетом правильной технологии состоит из таких этапов:

1. Демонтируйте щит, размещенный спереди.
2. Снимите радиатор.
3. Избавьтесь от других компонентов конструкции, которые препятствуют свободному доступу к цепи ГРМ.
4. Подготовьте необходимые инструменты: ключи разной величины, тиски, карандаш или мелок, металлическую линейку.
5. Слейте из системы охлаждения охлаждающую жидкость, антифриз или тосол, подставив под шланг слива емкость на 5 л.
6. Извлеките крышку капота.
7. Своими руками ослабьте и снимите с мотора ремня генератора ВАЗ-2107 крышку ГБЦ.
8. Осуществите замену старого натяжителя на новый. Для этого соедините разметку, сделанную на коленчатом вале и звездочке распределительного вала. Отвинтите гайку и снимите шкив.
9. Демонтируйте радиаторное устройство.
10. Отогнув шайбу штопорного типа, выкрутите и извлеките с распределительного вала звездочку.

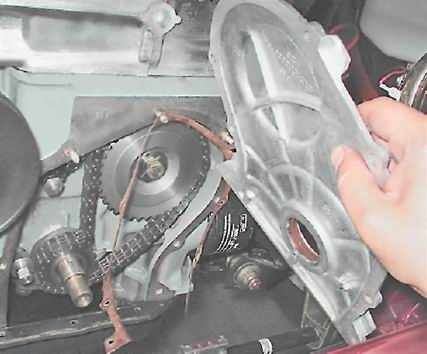

11. Принимаясь за демонтаж щита, который находится в передней части мотора, учитывайте откручивание сразу 3-х болтов, находящихся снизу, они как раз фиксируют поддон. Когда крышка отложена в сторону, пометьте положение звездочки дополнительных компонентов конструкции. Такой простой ход исключает серьезную регулировку зажигания, что предстоит выполнить после установки новой цепи ВАЗ-2107.

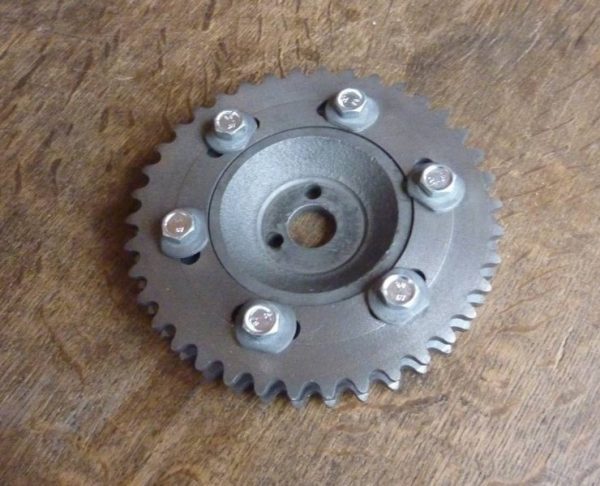

12. Поменяйте на новые старые звездочки, башмак натяжителя и верните все составляющие на прежнее место, следуя обратному порядку действий этой инструкции по замене цепи ГРВ.

Некоторые новички выпускают из внимания метки, но такие эксперименты заканчиваются плачевно. Так называемым побочным эффектом является совпадение поршня с клапанами, в итоге требуется провести капитальный ремонт двигателя.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

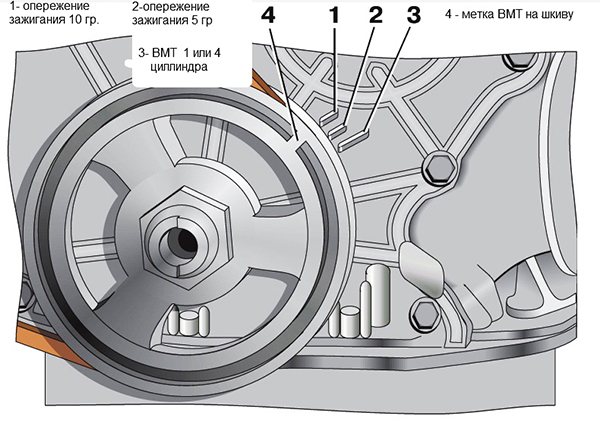

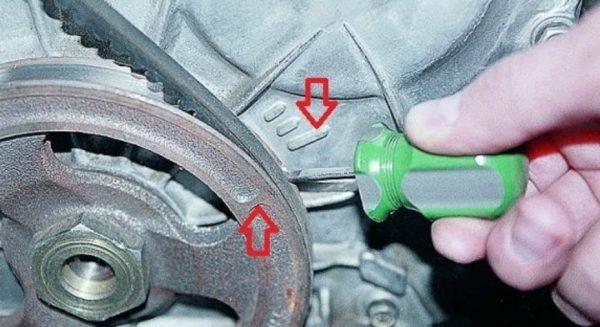

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Источник

Читайте также:  Почему не запускается автозапуск на машине

Устройство и обслуживание ременного привода ГРМ ВАЗ 2107

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Устройство и особенности ременного привода ГРМ автомобиля ВАЗ 2107

Функции, которые прежде выполняла цепь, возложили на ременную передачу. Благодаря ей приводится в движение:

• распредвал, посредством которого регулируются моменты открытия и закрытия клапанов. Для передачи крутящего момента от коленвала используется зубчатый ремень и пара таких же шкивов. Один цикл работы четырёхтактного ДВС осуществляется за два оборота коленвала. Поскольку при этом каждый клапан необходимо открыть всего один раз, то частота оборотов распределительного вала должна быть в 2 раза ниже. Это достигается использованием зубчатых шкивов с передаточным числом 2:1;
• вал привода вспомогательных агрегатов (на гаражном сленге «поросёнок»), который передаёт вращение на маслонасос и распределитель зажигания карбюраторных двигателей, а также обеспечивает работу бензонасоса.

Поперечные зубья на деталях привода ГРМ исключают проскальзывание резинового элемента конструкции и обеспечивают синхронную работу кривошипно-шатунного и газораспределительного механизмов. Вместе с тем, в процессе эксплуатации ремень растягивается, поэтому чтобы предотвратить его перескакивание на зубьях шкива привод снабдили узлом автоматического натяжения.

Для того чтобы при обрыве ремня не повредились детали кривошипно-шатунного и газораспределительного механизмов, поршня «ременного» двигателя ВАЗ снабдили специальными проточками, которые водители нередко называют цековками или циклёвками. После рассинхронизации вращения коленчатого и распределительного валов углубления в поршне исключают его удар по открытому клапану. Благодаря этой небольшой хитрости восстановить работоспособность силового агрегата можно менее чем за час — достаточно выставить механизм по меткам и заменить повреждённую деталь.

Взаимозаменяемость ремней ГРМ ВАЗ

Прообразом «ременного» двигателя ВАЗ послужил силовой агрегат OHC, который устанавливался на легковой FORD Pinto. Его механизм газораспределения приводил в движение зубчатый ремень со стекловолоконным армированием, который имел 122 зуба. Благодаря тому, что ремень ВАЗ 2105 имеет ровно столько же зубцов и аналогичные габариты, отдельные владельцы отечественной «классики» имели альтернативу ремням российского производства. Конечно же, подобная возможность выпадала единицам — во времена тотального дефицита приходилось довольствоваться менее надёжной продукцией завода «Балаковрезинотехника». Изначально на двигателе ставились только ремни от БРТ, однако чуть позже на конвейеры Волжского завода начали поставлять более прочные ремни компании Gates, которая является мировым лидером в этом сегменте рынка.

Сегодня владелец ВАЗ 2107 имеет огромный выбор запасных частей, в том числе и для ременного привода механизма газораспределения. При покупке необходимо иметь в виду, что к силовому агрегату ВАЗ 2105 подходят зубчатые ремни с каталожным номером 2105–1006040 (в другом написании 21051006040). Выше уже говорилось, что одними из лучших считаются резинотехнические изделия производства Gates и Bosch. Не менее качественной является и продукция таки гигантов мировой индустрии, как Contitech, Kraft, Hanse, GoodYear и Wego. Более дешёвые предложения отечественного Luzar вызывают больше всего нареканий, невзирая на то, что представлены они в торговой сети не так широко, как лидеры рынка.

От себя могу добавить, что владельцы «семёрок» могут использовать штатный ремень ГРМ от автомобилей марки FORD. На «пятёрочный» мотор подходят ремни от двигателей OHC автомобилей Pinto, Capri, Scorpio, Sierra и Taunus 1984 и более позднего года выпуска. Учтите, что до 1984 г. 122-зубцовый ремень устанавливали исключительно на силовые агрегаты объёмом 1800 см3 и 2000 см3. Приводной элемент более слабых 1.3 и 1.6-кубовых силовых агрегатов был более коротким и имел 119 зубьев.

Механизм натяжения

Для того чтобы ремень газораспределительного механизма ВАЗ 2107 был постоянно натянут, используется простейшая (можно даже сказать примитивная), но вместе с тем чрезвычайно эффективная и надёжная конструкция. Её основу составляет фигурная металлическая пластина (здесь и далее — рычаг натяжителя), на которой установлен гладкий ролик с запрессованным подшипником качения. В пластинчатом основании есть отверстие и прорезь для подвижного крепления рычага к блоку цилиндров. Давление на ремень осуществляется благодаря мощной стальной пружине, которая одним своим концом соединяется с кронштейном на поворотной пластине, а другим жёстко крепится к ввёрнутому в блок цилиндров болту.

В процессе эксплуатации изнашивается как поверхность, которой ролик контактирует с резиновым ремнём, так и подшипник. По этой причине при замене ремня ГРМ следует обязательно проверить состояние натяжного узла. Если ролик находится в хорошем состоянии, то подшипник промывают, после чего закладывают свежую порцию смазки. При малейшем подозрении вращающийся элемент конструкции следует заменить. К слову, некоторые водители предпочитают устанавливать новый ролик одновременно с заменой ремня, не дожидаясь, пока его подшипник не выйдет из строя. Надо сказать, что сегодня стоимость этой детали составляет от 400 до 600 рублей, поэтому их действия можно считать вполне целесообразными.

Замена ремня ГРМ на ВАЗ 2107

Производитель декларирует необходимость проводить регламентные работы по замене ремня привода газораспределительного механизма через каждые 60 000 км. В то же время отзывы реальных владельцев «ременных» ВАЗ с классической компоновкой говорят о необходимости такой замены порой и сразу же после 30-ти тысяч, аргументируя это появлением трещин и разрывов на поверхности ремня. И, надо сказать, подобные утверждения небезосновательны — всё зависит от качества. Резинотехнические изделия российского производства долговечностью не отличаются, поэтому их рекомендуется менять гораздо раньше — уже после 40 тыс. км. В противном случае риск застрять в дороге с неработающим двигателем возрастает в разы. Если же говорить о продукции известных зарубежных брендов, то практика показала, что они легко отрабатывают положенный термин и даже после этого находятся в нормальном рабочем состоянии. И всё же дожидаться, пока привод ГРМ выйдет из строя не стоит. Безотлагательно заменить ремень следует в таких случаях:

• при достижении установленного производителем порогового значения пробега (после 60000 км);
• если при осмотре выявлены трещины, расслоение резины, надрывы и прочие дефекты;
• при чрезмерном растяжении;
• если проводился капитальный или крупный ремонт двигателя.

Регламентные работы лучше всего проводить на подъёмнике или со смотровой ямы. Приступая к замене, необходимо подготовить:

• ремень ГРМ хорошего качества;
• ролик натяжителя;
• отвёртка;
• вороток;
• набор рожковых ключей и головок (в частности, понадобятся инструменты на 10 мм, 13 мм, 17 мм и 30 мм).

Кроме этого, необходимо иметь щётку по металлу и ветошь, которыми можно будет очистить загрязнённые детали привода.

Причины замены цепного привода ГРМ на ВАЗ 2106, 2107

Работоспособность и долговечность цепного привода ГРМ зависит от материала и качества термической обработки самой цепи и звездочек. Большое значение имеют точность изготовления и чистота рабочих поверхностей. Обрыв цепи — явление редкое. Ухудшение ее состояния можно отследить по усилению шума при работе двигателя.

Для двигателей 2101 и 21011, где блок ниже, число звеньев цепи — 114, а для 2103/2106 число звеньев — 116.

Способ, как заменить цепь ГРМ на Ваз 2106 может потребоваться, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:

• наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
• «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.

Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.

Для снятия цепи ГРМ, звездочку коленчатого вала снимать не нужно!

Для работы нам потребуются: ключи на «10», «13», «17», специальный ключ для гайки крепления шкива коленчатого вала (или головка на «36»), отвертка, монтажная лопатка, молоток, бородок.

После снятия звездочки, не проворачивайте валик привода, потому что из-за этого может быть нарушена начальная установка зажигания!

Когда менять цепь ГРМ

Цепной привод на двигателях семейства ВАЗ имеет большей срок службы. Ресурс цепи составляет от 100 до 200 тысяч километров пробега.

Если при изготовлении комплектующих были использованы высококачественные материалы, а при эксплуатации обеспечивалось правильное натяжение и обильная смазка привода, то цепь прослужит не меньше, чем сам двигатель.

Оптимальная периодичность, через сколько менять — каждые 200 тыс.км.

Причины, по которым требуется замена

Основной причиной в надобности замены цепного привода ГРМ на ВАЗ-2107 является сильная растяжка цепи.

Если при проверке натяжения наблюдается сильный ее прогиб, особенно если пробег авто уже значительный, то скорее всего цепь растянулась настолько, что ее натяжка устранить проблему уже не сможет.

Конечно, виной сильного послабления цепи может стать и ее натяжитель, но в данном случае мы будем рассматривать именно критическое растяжение элемента, и надобность его замены.

Что касается натяжителя, то более подробно о нем можно почитать здесь.

Также при обнаружении на звеньях привода сколов, следов сильного износа, желательно выполнить замену с дополнительным осмотром всех элементов, с которыми контактирует цепь, чтобы определить, что послужило причиной появления тех же сколов.

В целом же, чтобы по максимуму отсрочить надобность в замене цепного привода на ВАЗ-2107 достаточно лишь периодически проводить контроль состояния и натяжения цепи и при обнаружении каких-либо дефектов устранять их причину.

О замене однорядной цепи на двухрядную

В ранних моделях ВАЗ 2107 устанавливались преимущественно двухрядные цепи ГРМ. У такого технического решения были свои плюсы:

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция . Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

Источник

Снятие и ремонт распредвала Нива 2121 своими руками – пошаговая инструкция

Для того, чтобы снять и заменить распредвал на Нива 2121 необходимо выполнить следующий порядок действий:

1. Подготовить необходимый инструмент Подготовка к замене состоящий из: гаечных ключей; динамометрического ключа; зубила; торцевых головок на 10, 13 и 17.
2. На первом этапе работ по снятию вала выполняются следующие действия: Снятие отрицательной клеммы с автомобильного аккумулятора Нива 21213 (2121 и любой другой отечественной модификации этого авто); Демонтаж крышки головки блока цилиндров; Установка распредвала в положение, при котором метка на его звёздочке совпадает с соответствующим выступом на корпусе подшипников. А метка на шкиве – с выступающей частью привода вала. Отгибание зубилом лепестков у стопорной шайбы крепящего звёздочку болта.
3. Далее Откручивания болта звёздочки снимаемой детали (ключ «на 17») и его извлечения из отверстия;
4. Демонтажа натяжного устройства цепи привода ГРМ;
5. Снятия звёздочки распредвала (рекомендуется привязать к ней цепь – это обеспечит отсутствие перескакивания;
6. Равномерного откручивания (с помощью ключа «на 13») всех гаек, закрепляющих корпус подшипников вала, и его снятия со шпилек ГБЦ вместе с распредвалом.
7. Откручивания, с использованием торцевого ключа «на 10», креплений упорного фланца к корпусу подшипников;
8. Извлечения фланца, а затем и распредвала.
9. При необходимости замены рычагов клапанов эти детали тоже снимаются сразу же после демонтажа вала. Для это следует:
10. Отвести лапки прижимной пружины в сторону;
11. Снять рычаг;
12. Извлечь пружину.
13. На этом же этапе выполняется и диагностика состояния. При наличии заметных повреждений(кулачки изношены на 0,5 мм и более, на поверхности видны царапины, борозды и забоины), говорящих о невозможности ремонта, переходят к процессу установки новой детали. Распредвал, который можно отремонтировать, приводят в работоспособное состояние. Если на вопрос о необходимости замены распредвала любой модели Нива (включая 2131 и более современные версии), получен положительный ответ, следует приобрести новую деталь. Как правило, их продают в комплекте с корпусами. Стоит отметить, что установка нового вала требует замены и его рокеров и гидрокомпенсаторов, что увеличивает стоимость ремонта примерно в полтора раза.
14. Перед установкой вала внутрь коробки подшипников выполняют смазку моторным маслом рабочих поверхностей шеек и кулачков. Теперь следует так установить распредвал, чтобы его штифт располагался точно напротив определенного ориентира – верхнего отверстия упорного фланца. Деталь фиксируют и затягивают крепёж, придерживаясь определённых правил: гайки обязательно заворачивать, стараясь соблюдать усилие в 19 Нм;

    • закручивание проводится в определённой последовательности, которую можно увидеть на схеме:

15. Теперь отвязывают проволоку, крепившую цепь ГРМ к звёздочке (оставив метки для удобства монтажа), и устанавливают обе эти детали на валу. Открутив крепёжный болт, загибают лепестки стопорной шайбы. А в качестве заключительного этапа проводят:
16. установку натяжителя для цепи ГРМ (с соблюдением сделанных меток);
17. возвращение на место ранее снятых деталей с соблюдением обратной последовательности;
18. регулировку тепловых зазоров старых или только что установленных клапанов.
19. Результатом замены становится установленный на вашей Ниве 21214, 2121 или 2131 новый распредвал, способный прослужить ещё не меньше 100 тыс. км – без появления стуков и большинства других проблем с двигателем. При этом экономятся средства, которые могли бы уйти на оплату услуг по ремонту, и тратится сравнительно немного времени.

Какую цепь ГРМ и натяжитель ставить на ВАЗ 2106, ВАЗ 2107?

Оригинальный номер цепи ГРМ 2103-1006040, средняя цена 380 руб.

Аналоги:

• Fenox PC2103C3 — 519 руб.
• Kraft KT 017736 — 620 руб.

Оригинальный номер натяжителя цепи ГРМ 2101-1006060, средняя цена 364 руб.

Аналоги:

• TSN 671 — 254 руб.
• Riginal RG2101-1006060 — 230 руб.
• Trialli MT 151 — 407 руб.

Цены актуальны на 2017 год, хотя за три года стоимость не сильно изменилась.

Необходимый инструмент и приспособления

Работы по замене хоть и не особо сложные, но требуют снятия с авто достаточного количества элементов.

Инструменты, которые понадобятся практически все обычные и найдутся в любом гараже.

Для проведения работ понадобиться:

Ключи рожковые и торцевые (на 10, 13, 14, 17, 19);

• Специальный ключ для гайки шкива генератора (на 36 или 38);
• Мощная плоская отвертка;
• Проволока;
• Новая цепь;
• Ветоши;
• Мелок.

Цепной привод требует постоянной смазки, поэтому и располагается он внутри двигателя под крышкой привода.

Поэтому для проведения работ по замене потребуются основательные подготовительные работы.

Читайте также:  Не работает 1 положение дворников ваз 2110

Цепь ГРМ на автомобиле ВАЗ 2107: оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1141 х число звеньев 114 х ширина 8.5 мм.

Наименование / артикул	Цена в рублях
AT H2X98 (1006040)	От 550
AT H2X114	От 550
AT H2X116	От 550
ВАЗ 100604082	От 650
АВТОВАЗ 100604694	От 600
АВТОВАЗ 100604030	От 600
Optimal FENOX РС 45874 O4	От 750
Optimal FENOX РС 26581 O4	От 750
—/— РС 21387 O5	От 550
Успокоитель цепи ВАЗ 1006100	От 350

*уточняйте цены у официального дилера на момент приобретения деталей.

Перед покупкой комплектующих уточните у менеджеров совместимость детали. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене не забывайте выставить метки на коленвале, распредвале. Не пренебрегайте правилом, так как двигатель не запустится, будет нестабильно работать, сместиться угол опережения зажигания.

Какой производитель лучше: отечественный или импортный. Российские аналоги по качеству не уступают зарубежным. Стоит ли переплачивать решайте индивидуально, но все же прислушайтесь к мнению специалистов.

Причини износа цепи ГРМ на ВАЗ 2107

• Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
• Установка неоригинальных деталей, низкого качества изготовления;
• Несоответствие длины, ширины, количества звеньев;
• Агрессивный стиль вождения, скоростные режимы;
• Критически высокие (низкие) температурные режимы.

Признаки износа цепного привода на ВАЗ 2107

• Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания;
• Обильное количество дыма из выхлопной трубы из-за обогащения горючей смеси;
• Появление сторонних звуков при работающем двигателе;
• Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены цепного привода ГРМ

• Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
• Повышенный расход масла двигателем;
• Деформация шестерней, головки блока цилиндров (ГБЦ).

Сколько стоит замена цепи ГРМ на ВАЗ 2107 / 2106

При самостоятельной замене цепи ГРМ на Жигулях можно значительно сэкономить, потратившись только на запчасти. В 2020 году оригинальная цепь 2103-1006040 подорожала прилично, теперь она стоит порядка 910 р. Цена на аналоги цепи ГРМ для классики изменилась на 150-200 рублей, так: Fenox (PC2103C3) — 770 р, Kraft (KT 017736) — 830 р.

Натяжители цепи стоят: оригинальный (2101-1006060) — 620 р, TSN 671 — 400 р, Riginal (RG2101-1006060) — 260 р, Trialli (MT 151) — 450 р. Итого, если выбрать оригинальные цепь и натяжители, можно потратить всего около 1530 р.

Сама же стоимость замены цепи ГРМ Ваз 2106 на СТО в Москве начинается от 3200-4800 р. На некоторых сервисах на замену цепи ГРМ Ваз 2107 цены могут стартовать от 4400 и до 6800 р.

При замене цепи ГРМ на ВАЗ 2106/2107 могут возникнуть следующие вопросы:

• Может ли при растяжке цепи ГРМ сбиться зажигание?
• Почему гремит цепь на ВАЗ, классика?
• Техническое обслуживание натяжителя цепи ВАЗ

О сборке ГРМ и установке цепи по меткам

Как уже упоминалось выше, в ГРМ предусмотрена система меток, позволяющая выполнить правильную установку направляющих звёздочек и цепи ГРМ после замены.

1. Если цепь ГРМ меняли на карбюраторной «семёрке», то первой затягивается звёздочка маслонасоса, которая была ослаблена выше. Метка на звёздочке при этом совмещается с выступом на корпусе (а если «семёрка» инжекторная, этот пункт большой роли не играет).
2. На место возвращается успокоитель цепи и натяжительный башмак.
3. Теперь на место ставится звёздочка коленвала. На ней тоже есть метка-углубление, которую тоже необходимо совместить с выступом на корпусе ГРМ, и только после этого затягивать крепёжную гайку на звёздочке и устанавливать на место шплинт.
4. После выставления звёздочки коленвала по меткам на неё надевается новая цепь ГРМ.
5. Теперь осталось установить на место звёздочку распредвала. Звёздочка не затягивается. На неё надевается цепь ГРМ. При этом звёздочку необходимо повернуть так, чтобы риска на ней совпала с риской на блоке цилиндров. Если совпадения нет, цепь следует снять с зубцов, а звёздочку провернуть в нужном направлении до полного совпадения рисок.
   Перед затягиванием звёздочки на распредвалу риски необходимо тщательно совместить
6. Когда риски совпали, необходимо проконтролировать совпадение меток и на остальных звёздочках. Если расхождения по меткам нет, можно затянуть звёздочку распределительного вала и установить на неё шплинт.
7. Теперь осталось вернуть на место крышку ГРМ, после чего поставить на место снятый ранее радиатор.

Больше об устройстве и замене успокоителя цепи ГРМ: https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/uspokoitel-tsepi-vaz-2107.html

Видео: как установить цепь ГРМ по меткам на «классике»

Как выставить зажигание ВАЗ 2107 (видео и фото)

Если зажигание выставлено не неправильно, то будут происходить различные сбои, повышенная детонация, износ механизма газораспределения и снижение мощности двигателя, так же увеличенная вибрация и увеличение шума. Бензин будет сгорать не сразу, появится детонация, которая ударяет по стенкам цилиндров, что вызывает вибрацию. Ниже на рисунке изображена камера сгорания в момент верхней мёртвой точки двигателя ВАЗ 2107, в тот момент когда создается рабочее давление, клапан надёжно перекрывает камеру. 1 – нормальное сгорания, 2 – детонация смеси.

Когда необходимо задуматься о регулировке момента зажигания?

1. появился звонкий призвук отдающего «металлом», в работе двигателя, его называют «стук пальчиков» при езде автомобиля без нагрузки и ускорения;
2. детонация, автомобиль трясется в течение нескольких секунд после того как двигатель заглушен;

1. Позднее зажигание, запаздывающее — искра в цилиндре образуется после прохождения поршнем верхней мертвой точки.
2. Раннее, опережающее — в данном случае искра образуется ещё до того, до появления поршня в верхней мертвой точке. При раннем зажигании быстрее шатун и поршень, потому-что возрастает нагрузка на эти узлы и появляется нагар.

Сначала необходимо убедиться, в том что:

все свечи рабочие, отрегулированы зазоры, не образуется нагар, сверху — свеча с нагаром, снизу – нормальная.

броне-провода имеют хорошую изоляцию контакт со свечей;

проверить контакты трамблёра не подгоревшие ли они. Если они подгорели, то их необходимо заменить;

контакт и качество провода с катушки хорошие, исправна ли катушка зажигания;

очистите всю грязь и пыль с катушки, крышки распределителя и контактов трамблёра;

регулировку зажигания нужно выполнять на полностью прогретом двигателе.

Как выставить зажигание на ВАЗ 2107 с инжектором?

Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

• положения коленчатого вала;
• расхода воздуха;
• положения дроссельной заслонки;
• лямбда-зонда.

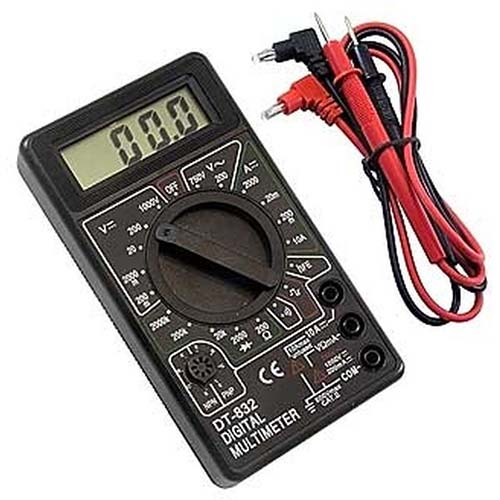

Мультиметр для проверки модуля зажигания

По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

1. Отключить от модуля все провода.
2. На мультиметре установить предельную величину измерения 20 кОм.
3. Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
4. Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.

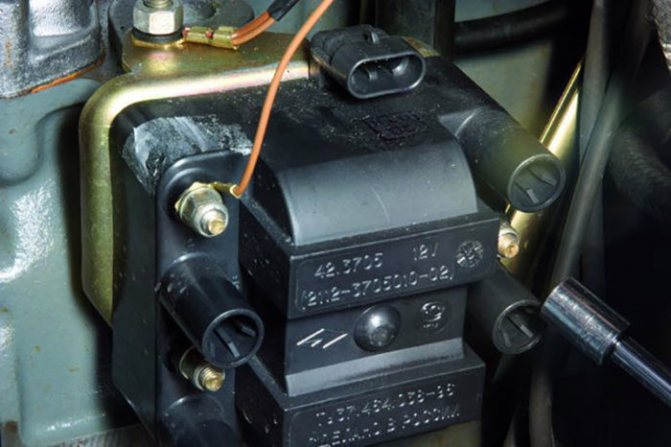

На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками

Замена цепи ГРМ ВАЗ 2106 без разборки

Замена цепи ГРМ без разборки

Существует простой способ замены цепи ГРМ Ваз 2106 без снятия передней крышки. Для этого необходимо снять лишь крышку клапанов и подготовить новую цепь.

Принцип, как менять цепь ГРМ на Ваз 2106 таков: нужно разъединить одно звено старой цепи, а также одно звено новой. После этого края старой и новой цепей необходимо соединить, сделав мелом или корректором соответствующую отметку в месте соединения. Затем нужно взять второй конец старой цепи и вытягивать его из механизма, новая цепь при этом, будет постепенно надеваться на звездочки.

Когда старая цепь полностью выйдет ее необходимо отсоединить от новой, и аккуратно заклепать звенья поменянной цепи.

Как меняется цепь ГРМ на Ваз 2107 с инжектором

Замена цепи ГРМ на Ваз 2107 инжектор выполняется по такому же принципу, как и на Жигули 2106. Причем, устанавливать новый элемент можно как стандартным способом со снятием передней крышки, так и более простым способом.

Проверка качества цепи ГРМ

Перед тем, как поменять цепь ГРМ на ВАЗ-2107 следует определиться с производителем и качеством цепи.

Надежность нового изделия можно условно проверить, взяв цепь за один конец и приподняв ее горизонтально. Держа цепь ребром кверху, ее второй конец будет немного прогибаться вниз — чем ровнее будет этот изгиб, тем крепче и надежнее изделие!

Подготовьте необходимые ключи и обязательно положите где-нибудь рядом корректор или мел.
