Что делать, если не работает печка ваз 2110 – диагностика своими руками

Отопление в салоне автомобиля – важная функция, которая особенно востребована в холодное время года. Неисправность с подачей теплого воздуха в модели ВАЗ 2110-2112 встречается довольно часто. В этой статье рассмотрим основные виды неисправности, а также разберем, как решить каждую из них.

Кратко о конструкции

Отопитель автомобиля ВАЗ-2110 состоит из двух различных элементов. Непосредственно отопителя. Располагается данный узел под капотом машины. Его задача – подготовка воздуха перед поступлением в салон транспортного средства, то есть контроль скорости подачи, температуры и так далее.

Распределитель воздуха. Данная система находится прямо в салоне машины и располагается на панели приборов.

Общее устройство печки ВАЗ 2110 смотрите ниже.

Как пользоваться печкой

Не секрет, что во многом от обращения с предметом зависит срок его службы и надежность функционирования. Это как нельзя кстати подходит для отопителя в машине. Чем правильнее вы будете его эксплуатировать, тем лучше и дольше печка сможет работать.

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

1. Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
2. Не перекрывайте сопла, подающие воздух.
3. Наличие ковров на полу в салоне потребует от вас направить сопла выше.
4. Старайтесь всегда поддерживать стекла в чистоте.
5. Используйте кондиционер при сырой погоде.

Причины выхода печки из строя

Опыт показывает, что причины поломки печки могут быть разные, поскольку отопительная система имеет несколько сложных узлов. Среди самых распространенных проблем специалисты выделяют:

• работа только в одном температурном режиме и отсутствие настроек скорости;
• заклинивание заслонок отопителя, отвечающих за распределение воздуха;
• выход из строя датчика температуры;
• засорение воздуховодов;
• проблемы с контроллером системы автоматическим управлением отопителя (САУО);
• разгерметизация системы с утечкой тосола, особенно, если печка дует холодным воздухом.

Чаще всего встречается проблема, когда печка не дует ни на одной скорости, в результате отопление в автомобиле полностью отсутствует, и печку нужно ремонтировать.

Характерные поломки

Бывает так, что печка на ВАЗ 2110 плохо греет, не позволяет полноценно собой управлять и так далее. Давайте рассмотрим наиболее характерные поломки для этого агрегата.

• Пропадает возможность управления, то есть не регулируется температура печки на ВАЗ 2110;
• Потолочный датчик отказывается работать;
• Устройство не работает на обогрев, печка дует холодным воздухом в ваш ВАЗ 2110;
• Плохо поступает поток горячего воздуха к ногам или на боковые стекла;
• Уровень ОЖ падает;
• Не работает должным образом вентилятор печки на ВАЗ 2110;
• Печка включается, обогревает, но это сопровождается сильным шумом.

Что нужно делать, если печка не включается ни в одном режиме скорости

Если не работает блок печки ВАЗ 2110, проблема заключается в работе электрической сети, поскольку ее электродвигатель достаточно надежен и выходит из строя крайне редко. Перед работой нужно подготовить набор инструмента:

1. Пинцет для извлечения предохранителей.
2. Набор отверток.
3. Прибор для прозвона цепи.
4. Перемычка с контактами.
5. Контрольная лампа на 12 В (контролька).
6. Деревянная наставка.

При работе с проводами могут потребоваться пассатижи, кусачки и другой стандартный инструмент из набора автоэлектрика.

Рекомендации по ремонту

Итак, мы разобрались с причинами неисправностей печки ваз 2110, теперь перейдем непосредственно к устранению проблем.

Проблемы с регулировкой температурного режима – одна из наиболее частных причин неисправности. В большинстве случаев это вызвано выходом из строя блока управления или заслонки.

Как действовать в этом случае?

Проверьте работоспособность температурного датчика (он находится на потолке, возле лампы освещения салона).

Именно из-за его неисправности необходимая команда может не дойти до заслонки.

Диагностировать неисправность датчика просто – переведите ручку управления из одного крайнего положения в другое. При этом нужно контролировать, меняется ли температура исходящего воздуха.

Здесь может быть два варианта — температура не меняется вовсе или же воздух начинает прогреваться только при нахождении рукоятки в крайнем (максимальном) положении.

В первом случае ремонт печки ваз 2110 одной заменой датчика не обойдется – необходимо искать другую причину. Во втором случае можно с верностью говорить о выходе из строя самого контроллера.

Неисправность 2. Выход из строя моторедуктора.

Если при включении обогрева в салон попадает только холодный воздух, то на лицо явные проблемы с печкой.

В 9 из 10 случаев причина такой неисправности – выход из строя моторедуктора. Обычно замена этого элемента позволяет вернуть системе полную работоспособность.

Последовательность действий будет такая:

1. Снимите стеклоочистители;
2. Демонтируйте жабо (чтобы это сделать, необходимо выкрутить три винта);
3. Отсоедините провода от моторедуктора;
4. Снимите старое, установите и подключите новое устройство.

Для большего удобства лучше привлечь к себе в помощники напарника – он будет производить регулировку воздуха с салона. Кстати, некоторые водители дополнительно устанавливают автономные автомобильные отопители.

Порядок снятия моторедуктора печки ВАЗ 2110.

Неисправность 3. Выход из строя отопителя.

Иногда причиной неисправности печки ваз 2110 может стать сам отопитель. Чтобы в этом убедиться (или опровергнуть предположение) необходимо демонтировать основной дефлектор.

Сделать это просто – достаточно разогнуть специальные крепежные элементы и отодвинуть заслонку (подлезть к ней можно со стороны моторного отсека).

В случае поломки радиатора и необходимости его замены, придется разбирать всю печку (при желании данную работу можно сделать самостоятельно).

Неисправность 4. Низкое качество прогрева воздуха печкой.

Если вас не устраивает печка ваз 2110 в плане скорости и качества прогрева воздуха, то стоит выполнить несколько простых мероприятий:

• во-первых, не пожадничайте деньги на покупку качественной алюминиевой заслонки (старый «кусок пластмассы» лучше сразу выбросить). Подобная замена исключает искривление заслонки при переключении и, соответственно, способствует сохранению тепла;

• во-вторых, установите новый отопитель (заводской тип не отличается высоким качеством). Наиболее предпочтительный вариант – покупка отопителей с ВАЗ-2112-1 или 2112-2. Но и здесь есть некоторые недостатки. В первом типе отсутствует фильтр очистки, а во втором – не предусмотрена функция рециркуляции. Каждый из описанных выше фильтров может спокойно «отходить» 15 тысяч километров;
• в-третьих, не лишним будет потратиться на установку предпусковых обогревателей или многие такое устройство называют подогревателем тосола. Их задача – предварительный прогрев салона и двигателя.

Неисправность 5. Недостаточно качественный обдув области боковых стекол и ног.

По жалобам многих автолюбителей печка ваз 2110 недостаточно прогревает ноги и окна. В такой ситуации единственный выход – провести усовершенствование воздушных каналов внутри автомобиля.

Действовать необходимо в следующей последовательности:

• 1. Убедитесь в работоспособности печки. Только после этого есть смысл модернизировать систему.
• 2. Демонтируйте панели полностью разберите их на мелкие комплектующие.

• 3. Если в панели есть трещины (щели) — заклейте их или установите новый шланг. Но в большинстве случаев первого варианта вполне достаточно.

• 4. Осмотрите внимательно верх и низ панели. При наличии щелей их необходимо аккуратно обработать антискрипом. Старайтесь делать все качественно, ведь возвращаться к этой работе впоследствии времени не будет. Места креплений и отверстия также необходимо внимательно проклеить.
• 5. Демонтируйте заслонку вместе с заводским уплотнителем. Теперь аккуратно приклейте задвижку с помощью моделина и обработайте имеющиеся щели (в том числе с водительской стороны).
• 6. Осмотрите воздуховоды, которые направляются к ногам. При наличии щелей – заделайте их.
• 7. Убирайте заводской воздушный распределитель, вставляйте гофрированные трубки в отверстия и заделывайте все пеной для надежности. Особое внимание необходимо уделить трубе – она должна иметь толщину не менее четырех сантиметров в диаметре.

• 8. В итоге получается три трубки, одна из которых идет назад к пассажирам, а две другие – к водителю и переднему пассажиру. Остается все вернуть на место.

Замена мотора отопителя Ваз 2110 нового образца своими руками

Первое что нужно, это отключить клемму минусовую! во избежание каких — либо замыканий. Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку.

Для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления. В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора.

Далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Мы видим следующий кадр:

Снятие мотора. Откручиваем 3 болта крепления мотора от корпуса и вынимаем. Сборка в обратном порядке!

Юрий Мягченков

Любитель-автомобилист. Стаж вождения 11 лет.

Не забудьте перед сборкой убедиться в работоспособности новой запчасти.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера.

Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора.  Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Вследствие каких причин вентилятор может перестать функционировать

Как правило, практическое большинство проблем, которые напрямую связаны с отказывающемся нормально функционировать отопительным приспособлением, автомобилист может выявить только с наступлением зимы. Только в мороз может проявиться неисправность, заключающаяся в плохом обогреве салона или банальной невозможности поменять местоположение переключателя режимов скорости.

Опытные специалисты, через руки которых прошла не одна отечественная «десятка», называют проблемы с печкой, и в частности, неправильную работу блока САУО, настоящей болезнью ВАЗ-2110. При такой проблеме автовладелец попросту не может переключить N-ю скорость печки. Разберёмся как снять переключатель печки на ВАЗ-2110 и отремонтировать систему.

Система автоматического управления отопителем играет важную роль в жизнедеятельности печки. Устройство управляет заслонкой по определённому принципу: полученная приспособлением информация относительно разности температур подаётся на контроллер. Заслонка закрывается или открывается в соответствии с поступающими сигналами, которые появляются на небольшом моторедукторе её привода.

Что касается работоспособности скоростей вентилятора, то здесь всё непросто. Малую частоту вращения обеспечивает дополнительный резистор, обладающий двумя спиралями, сопротивление которых равно 0,23 и 0,82 Ом. Если в действие приводится электродвижок всех имеющихся спиралей, то начинает функционировать первая скорость вентилятора.

Отопительное приспособление, которое установлено в отечественном ВАЗ-2110, представляет собой раздельную систему, состоящую из нескольких приборов. Главным элементом конструкции считается блок, от функционирования которого зависит подготовка поступающего в салон транспортного средства воздушного потока.

Блок печки находится под капотом авто, с его помощью происходит регулировка скорости, с которой идёт воздух, а также его температуры. Кроме центрального блока в состав системы входит распределитель воздуха. Стоит отметить, что все воздуховоды, которые есть на ВАЗ-2110, находятся в салоне машины на панели приборов.

Волжская «десятка» оснащается специальной печкой «2110-01», отличной от других моделей наличием испарителя в штатном климатическом устройстве. В статье рассмотрим причины, из-за которых не работает переключатель режимов печки ВАЗ-2110, а также приведём инструкцию по устранению проблем, возникших в каждом из узлов.

Опытные специалисты, через руки которых прошла не одна отечественная «десятка», называют проблемы с печкой, и в частности, неправильную работу блока САУО. настоящей болезнью ВАЗ-2110. При такой проблеме автовладелец попросту не может переключить N-ю скорость печки. Разберёмся как снять переключатель печки на ВАЗ-2110 и отремонтировать систему.

Если перестал работать вентилятор автомобильной печки, то следует проанализировать несколько основных причин неисправности. Возможно, пришел в непригодность предохранитель. Именно перегоревшая деталь чаще всего выводит из строя вентилятор печки. И хотя заменить его довольно просто даже автовладельцу с малым опытом, данное мероприятие довольно хлопотное и трудоемкое.

1. Бардачок.
2. Прикуриватель.
3. Система, отвечающая за обогрев задних стекол и зеркал.
4. Омыватель фар.

Юрий Мягченков

Любитель-автомобилист. Стаж вождения 11 лет.

Недоброкачественная сборка внутренних деталей основного монтажного блока также часто выступает причиной. Бывает, вентилятор выходит из строя или слабо нагоняет в салон теплый воздух из-за внутреннего окисления контактов, которое имеет место при некачественной сборке основного блока автомобильной печи.

Чтобы убедиться, что причиной неисправности является именно окисление, нужно жгутики прибора вместе с колодкой, к которой они прикреплены, пошевелить с небольшим усилием. Если при этой манипуляции устройство начнет пусть слабо, но все же нагонять теплый воздух в автомобильный салон, то для починки вентилятора будет достаточно снять колодку, зачистить все контакты и установить ее на прежнее место.

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов.

Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном. Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Об этом сообщит шум или сильный визг в процессе движения авто. Сначала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях отпадает нижняя часть на корпусе отопителя. Тогда на место устанавливают крючки, которые служат креплением. Однако чаще можно видеть сломанные выступы на корпусе блока отопителя.

Здесь необходима замена корпуса. Еще одна причина – неравномерные коэффициенты расширения вала, если вентилятор сильно изношен. В этом случае специалисты рекомендуют выполнить замену мотора печки или его втулки. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевые люфты. Элемент нужно снять и почистить. Шайбу заменить на фторопластовую, затем все хорошо смазать.

Если третья скорость вентилятора последняя (такое есть на старых блоках), то она подключена без резистора. Неполадки могут заключаться в контактах САУО.

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора.  Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки и составляющие отопителя

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Диагностический инструмент

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Ремонт вентилятора печки самостоятельно

Чтобы добраться до отопителя надо разобрать жабо.

Первым на глаза попался очень уставший фильтр салона, не менялся год.

Чтобы вытащить отопитель пришлось снять распорку стоек . Вытаскивать весь отопитель с радиатором смысла нет, поэтому открутил два самореза и болт, разделил на две части отопитель и, поворачивая нижнюю часть наверх, вытащил наружу.

Открутил моторчик.

Вот он.

Отцепил крыльчатку, в моем случае она на защелке, на более новых машинах большая вероятность гайки.

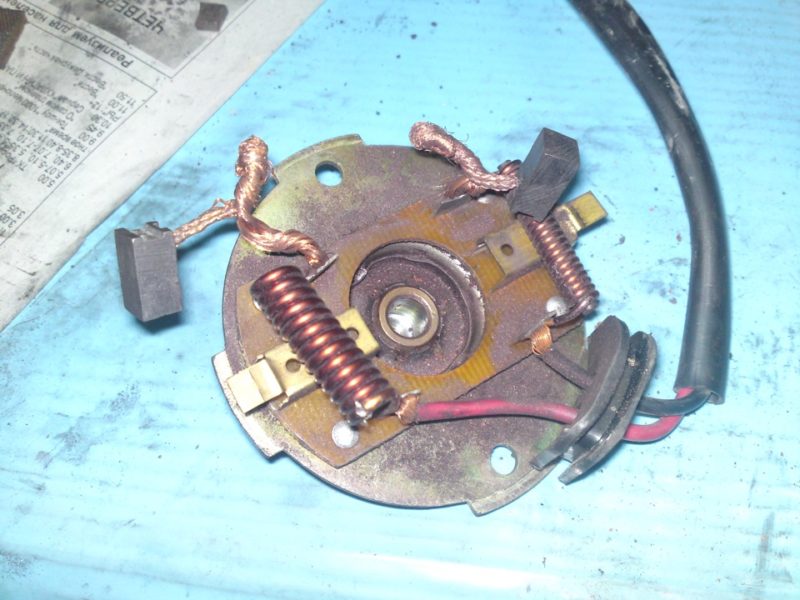

Открутил два болта по краям и снял крышку.

Крышка в сборе с щетками, встречается еще что крышка отдельно от щеток и щетки остаются в корпусе. Как видно по фото грязи и пыли там немеряно.

Маленьким молоточком аккуратно, чтобы не погнуть верхнюю крышку, выбил ротор двигателя.

Вот этот подшипник нужно менять — старый шумит очень сильно.

Выколачивать надо аккуратно, крышка тонкая и легко деформируется . Снизу подшипник держит приклепанная к крышке пластина, которая выгибается.

Новый подшипник я разобрал и добавил смазки ( Литол24).

Аккуратно забил новый подшипник на место и сплющил на место пластину которая подпирает подшипник.

Ну а дальше проблема с щетками, так как новых на моторчик я не нашел, снял с донора от приоры, подточил напильником до нужных мне размеров.

И вплел новые щетки к старым проводам . При наличие паяльника желательно пропаять соединение, у меня его не было поэтому оставил так.

Мешать ротору не будет.

Далее вставил ротор в крышку и поставил пружинки на щетки.

И собрал моторчик.

Проверял моторчик на машине, подцепил все фишки и включил — мотор работает как новый, 4 скорость вообще сумасшедшая ! Сборка в обратной последовательности, так как фильтра нового не было под рукой, очистил старый грязи, хорошенько его выхлопал и поставил . Контрольный запуск в собранном виде очень понравился, моторчик не слышно, а дует отлично. На все потратил 2.5 часа и 60 рублей на подшипники (второй подшипник оказался не нужен), а новый мотор стоит 1000 рублей, так что не спешите выкидывать старый и бежать за новым .

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112

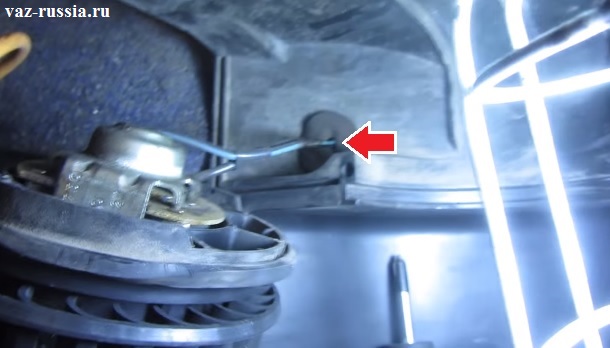

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Установка производится в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (если с перекосом, то это сразу же убирать нужно будет).

Попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму.

Далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена.

Ели после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Видео по замене вентилятора отопителя:

Рекомендации и советы по ремонту вентилятора печки

Чтобы ремонт моторчика печки автомобиля был успешным, следует заранее подготовиться и взять на вооружение несколько полезных советов:

• При наличии в продаже ремкомплектов для вашего моторчика лучше купить все заменяемые детали (подшипники, втулки, щетки) одновременно. Во-первых, так дешевле, чем брать по-отдельности, а во-вторых, лучше поменять все сразу, чтобы надолго забыть о проблемах с шумом или неправильной работой печки.
• В некоторых авто (например, BMW, Mercedes) блок управления климатом располагается непосредственно в зоне обдува вентилятора печки. При слабом потоке он перегревается, поэтому если моторчик работает с перебоями или не дует – не стоит оттягивать ремонт. Блок климата может сгореть от перегрева, в результате ремонт мотора печки авто и климатической системы выйдет значительно дороже.
• Чтобы не менять изношенный коллектор якоря, его можно проточить, зажав ротор в патроне токарного станка. Но после этого, из-за уменьшения диаметра, понадобятся более длинные щетки якоря либо чуть длиннее пружины ставьте.
• Если шейка вала под подшипник износилась и внутреннее его кольцо не сидит на валу плотно – можно зачистить вал и нарастить слой металла цинкованием (это можно делать батарейкой, как при устранении рыжиков на кузове).
• Чтобы продлить срок службы моторчика, желательно обслуживать и смазывать подшипник или втулку вентилятора при каждой замене салонного фильтра, раз в 30000 км.

После того, как ремонт моторчика печки автомобиля завершен, нужно проверить его, сначала ручным вращением, а потом подключением к источнику питания на 12 вольт (АКБ). Если электродвигатель нормально работает, не воет и нигде ничего не цепляет – можно приступать к его установке на место. Чтобы потом не пришлось опять разбирать панель, ведь зачастую снимать вентилятор печки довольно сложно.
