Как правильно и быстро заменить ремень генератора на Приоре

Ремень генератора на автомобиле является расходным компонентом привода. Его срок службы составляет 60 000 км. Это значение характерно не только для автомобилей Priora, но и для автомобилей других марок. Однако это не означает, что ремень рвется ровно через 60 000 км. Изделия хорошего качества могут прослужить до 100 000, но чтобы не искушать судьбу, их следует менять строго по регламенту (даже если нет характерных дефектов). Замена ремней в Priora имеет некоторые особенности и сложности. Поэтому необходимо посвятить целую статью рассмотрению того, как правильно заменить ремень генератора на автомобиле ВАЗ-2170 (в различных комплектациях). Какой размер и марку продуктов лучше выбрать – подробно здесь.

Как правильно и быстро заменить ремень генератора на приоре

Как определить необходимость замены ремня генератора на автомобиле

Как упоминалось выше, ремень генератора следует заменять каждые 60 000 км пробега автомобиля. Не стоит пренебрегать этими рекомендациями. Часто продукты выходят из строя раньше заявленного срока, а иногда они могут прослужить и дольше. В целом, следует также отметить, что износ ремня происходит не только во время работы, но и при длительной работе автомобиля на холостом ходу. В этой ситуации срок службы компонента привода сокращается, поэтому его замена может потребоваться гораздо раньше. Эксперты рекомендуют обратить внимание на то, что если автомобиль не проехал 60 000 км в течение 2-3 лет, ремни следует обязательно заменить.

Как поменять ремень генератора на приоре

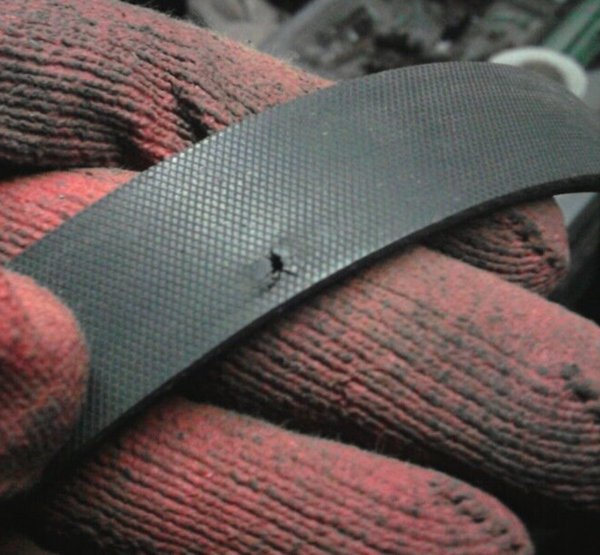

Различные симптомы могут указывать на необходимость замены ремня генератора. Их можно определить как визуально, так и на слух. Для начала определим визуальные дефекты ремней генератора на Приоре. К ним относятся:

  • трещины;
  • ссадины;
  • “съедание” частей направляющих поликарбонатной ленты, что вызвано износом изделия из-за чрезмерного натяжения;
  • пояс начинает выходить в виде заплаток.

Как быстро и правильно заменить ремень генератора на приоре

Все эти проявления указывают на необходимость немедленной замены изделия на автомобиле. Свистящий шум из-под капота является признаком того, что требуется диагностика компонентов привода. Если поднять капот, этот свистящий шум можно проследить по расположению генератора переменного тока. Обычно это свидетельствует о следующем:

  1. Проскальзывание изделия, которое вызвано неправильным напряжением (оно ослаблено). Обычно возникает при большой нагрузке и при запуске двигателя.
  2. Износ дорожки клинового ремня. Когда резина высыхает, ремень начинает проскальзывать. Исправить ситуацию можно только путем замены изделия.

Как быстро и правильно заменить ремень генератора на приоре

В любом случае, если обнаружены необычные симптомы, не ждите, пока компонент выйдет из строя. Важно своевременно заменить его. Кроме того, такой продукт стоит совсем не дорого, а его замена на Приоре осуществляется автовладельцами самостоятельно без необходимости посещения СТО. Вы можете убедиться в этом, если прочитаете инструкции по замене ремня генератора в Prior.

Инструкция по замене ремня генератора на Приоре без ГУР и кондиционера

Прежде всего, стоит рассмотреть процедуру замены ремня генератора на Priora из бюджетной версии, которая не имеет гидроусилителя руля и кондиционера. Ниже приведены инструкции от производителя автомобиля Priora.

Как быстро и правильно заменить ремень генератора на приоре

Инструкция по замене ремня генератора на автомобиле Priora без усилителя руля и кондиционера

Как быстро и правильно заменить ремень генератора на приоре

Инструкции по замене ремня генератора на автомобиле Priora без усилителя руля и кондиционера (продолжение)

На автомобилях Priora с такой конфигурацией замена ремня генератора не вызывает затруднений. Все работы выполняются последовательно в соответствии с инструкциями:

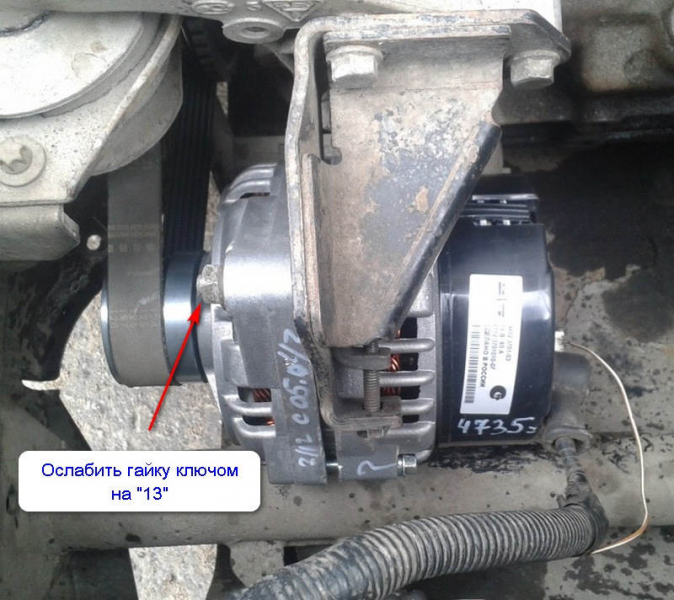

  1. Процесс начинается с ослабления верхнего крепления генератора (используйте гаечный ключ “на 13” для ослабления гайки), которое также выполняет функцию натяжителя ремня.

    Как быстро и правильно заменить ремень генератора на приоре

  2. Аналогичным образом рекомендуется ослабить нижнее крепление генератора.

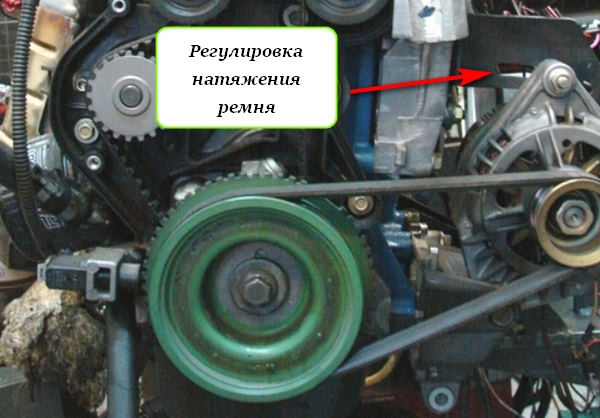

  3. Используя гаечный ключ 10 мм, поворачивайте регулировочный винт (против часовой стрелки) до тех пор, пока натяжение ремня не ослабнет, что позволит снять ремень.

    Как быстро и правильно заменить ремень генератора на приоре

  4. Теперь можно снять ремень, отсоединив его сначала от шкива генератора, а затем от коленчатого вала.

    Как быстро и правильно заменить ремень генератора на приоре

Читайте также:  Назначение датчика неровной дороги на Приоре

Выполните ту же процедуру при установке нового изделия, длина которого должна составлять 742 мм (обозначение 6PK742). Не забудьте отрегулировать натяжение.

Как быстро и правильно заменить ремень генератора на приоре

Как быстро и правильно заменить ремень генератора на приоре

Правильно натянутый ремень не должен свистеть при полной нагрузке генератора, поэтому после окончания работ проверьте работоспособность нового изделия и уровень натяжения.

Инструкция по снятию и замене ремня генератора с роликом на Приоре с ГУР или кондиционером: простой и менее трудоемкий способ

Теперь рассмотрим более популярные версии, чем предыдущая, Priora с MPG или кондиционером. Важно отметить, что Priora с ГУРом не оснащена кондиционером. В автомобилях с кондиционером используется CPS (электрический усилитель руля).

Как быстро и правильно заменить ремень генератора на приоре

Внешний вид Priora с кондиционером

Принцип замены ремня генератора на Priora с CPS или кондиционером идентичен, так как насос CPS и компрессор кондиционера находятся в одном и том же месте (это просто зависит от комплектации). Поэтому в качестве отправной точки предлагается инструкция от АвтоВАЗа.

Как быстро и правильно заменить ремень генератора на приоре

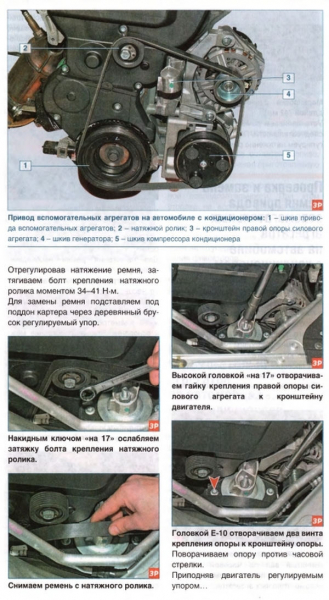

Инструкция по замене ремня генератора на автомобиле Priora с гидравлическим управлением и системой кондиционирования воздуха

Как быстро и правильно заменить ремень генератора на приоре

Инструкция по замене ремня генератора на автомобиле Priora с гидравлическим приводом или кондиционером (продолжение1)

Как быстро и правильно заменить ремень генератора на приоре

Инструкция по замене ремня генератора на автомобиле Priora с гидроусилителем руля и кондиционером (продолжение2)

Инструкции довольно просты, но в действительности процесс занимает больше времени. Ниже мы рассмотрим один очень интересный способ, как можно снять и заменить ремень генератора на Priora с кондиционером или MPU без особых манипуляций. Инструкции следующие:

  1. Сначала необходимо ослабить болт натяжителя. Используйте гаечный ключ “17”. Ослабьте болт и снимите шкив, если компонент подлежит замене.

    Как быстро и правильно заменить ремень генератора на приоре

  2. После этого ремень можно снять со всех шкивов. Однако его нельзя снять, так как он расположен в “удерживающем устройстве” правого кронштейна двигателя. Именно из-за этой конструкции владельцы Приор с кондиционером или рулевым управлением не любят выполнять эту процедуру. Однако рано или поздно это придется сделать, и посещение станции техобслуживания не является обязательным. Вполне возможно сделать это самостоятельно, затратив минимум времени.
  3. Поднимите автомобиль, чтобы снять переднее правое колесо (со стороны пассажира). Снимите колесо. Обязательно установите дополнительные ограничители.
  4. После снятия ремня со шкивов остается только снять ремень и установить на его место новый. Для этого действуйте несколько иначе, чем рекомендует производитель. Установите домкрат под двигатель снизу. Это необходимо потому, что нужно отсоединить правую опору двигателя.

    Как быстро и правильно заменить ремень генератора на приоре

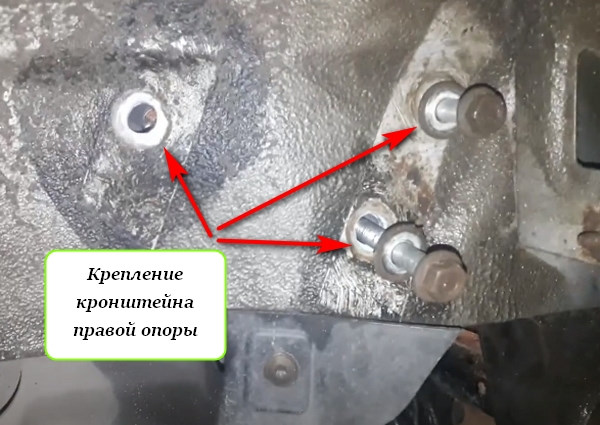

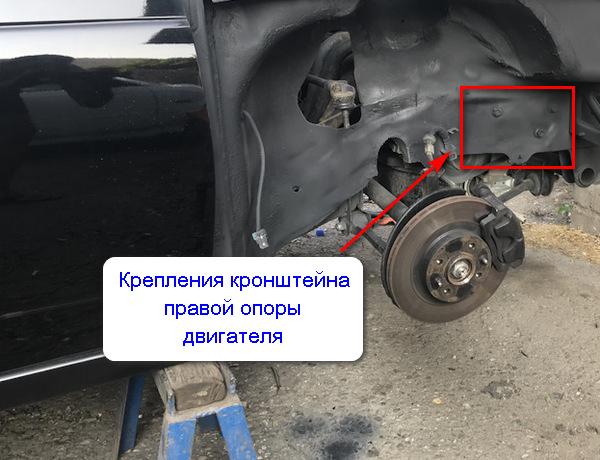

  5. Затем под правой колесной аркой найдите три болта, которыми правый кронштейн крепления двигателя прикреплен к стрингеру. Расположение этих крепежных элементов показано ниже.

    Как быстро и правильно заменить ремень генератора на приоре

  6. Болты откручиваются с помощью гаечного ключа ’15’.

    Как быстро и правильно заменить ремень генератора на приоре

  7. На фотографии ниже вы можете увидеть, как выглядит кронштейн после снятия.

    Как быстро и правильно заменить ремень генератора на приоре

  8. Есть только несколько деталей, которые следует иметь в виду. Если на вашем автомобиле установлены пластиковые киты, вам придется отогнуть часть изделия, чтобы добраться до этих винтов.

    Как быстро и правильно заменить ремень генератора на приоре

  9. После снятия болтов между кузовом и кронштейном образуется пространство, через которое можно снять старый ремень и вставить новый для последующей установки. Двигатель должен быть немного приподнят, чтобы обеспечить достаточное пространство для снятия ремня. При таком способе старый ремень не нужно снимать, так как его можно просто разрезать на части. Однако, чтобы начать новую, необходимо выполнить вышеописанную процедуру.
  10. Для установки нового ремня заведите его, затем установите правильный кронштейн опоры двигателя и только после этого продолжайте установку изделия.
  11. Устанавливается новый шкив (но болт не затягивается), затем ремень устанавливается на все шкивы (на шкив в самом конце). Выполняется процедура натяжения. Для его выполнения необходимо иметь специальный инструмент (показан на фото ниже).

    Как быстро и правильно заменить ремень генератора на приоре

  12. Модификации этих инструментов разнообразны. Если такого инструмента нет, можно воспользоваться подручными средствами, а именно: взять гвоздь (100 мм) соответствующего диаметра и согнуть его так, чтобы получился мостик между отверстиями в валике. Затем используйте любой инструмент в качестве рукоятки. На фотографии ниже показан пример. Другие мастера используют для этой цели съемники стопорных колец.

    Как быстро и правильно заменить ремень генератора на приоре

  13. После того как ремень надет на шкив, остается только отрегулировать степень натяжения. Именно для этой задачи и нужен упомянутый выше инструмент. Он используется для регулировки положения шкива и затягивается зажимным винтом с помощью торцевого ключа (если быть точным) “17”. Винт затягивается с моментом 43-52 Нм. Рекомендуется использовать динамометрический инструмент.
Читайте также:  Какой аккумулятор ставят на заводе на Приоры

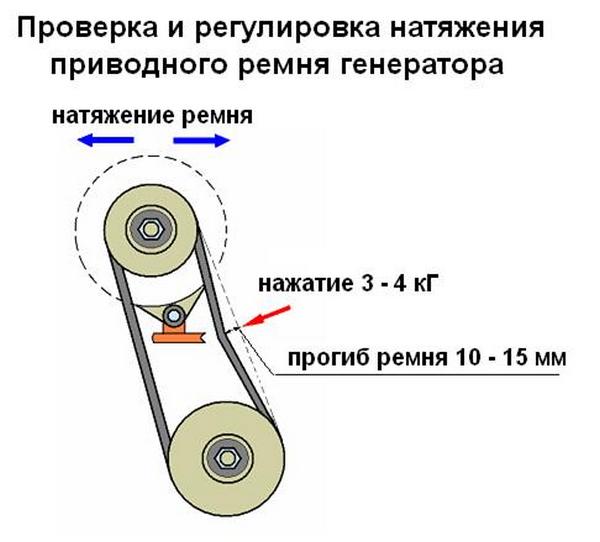

Ремень считается правильно отрегулированным, только если при перемещении вбок он поворачивается на 90 градусов (по центру между шкивом генератора и шкивом). Ниже приведена схема, как правильно проверить и отрегулировать натяжение ремня генератора.

Как быстро и правильно заменить ремень генератора на приоре

Любопытно! Иногда автовладельцы задаются вопросом, как правильно установить ремень. Одни устанавливают его метками друг к другу, другие – в противоположном направлении. Важно то, что если на устройстве нет стрелочных меток, которые обычно встречаются на изделиях для синхронизации, то не имеет значения, как выровнен компонент привода. Все, что вам нужно помнить, это то, что если вы проводите какие-либо ремонтные работы, которые требуют временного демонтажа изделий, вы должны снова установить их таким же образом, как и раньше. Это все, что вам нужно знать о том, как правильно установить ремень генератора.

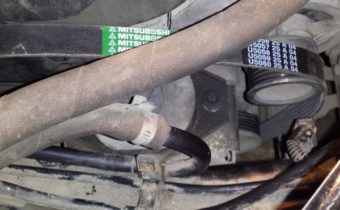

Вариант расположения изделия маркировкой к вам показан ниже. Именно этот вариант считается более популярным и молчаливо признается правильным.

Как быстро и правильно заменить ремень генератора на приоре

На рисунке ниже показана маркировка, обращенная к двигателю. Этот способ установки также является правильным, но большинство устанавливает их так, как показано выше. На некоторых модификациях ремней эта маркировка может вообще отсутствовать.

Как быстро и правильно заменить ремень генератора на приоре

На этом процедура замены ремня генератора завершена. Инструкция подходит для всех автомобилей Priora с кондиционерами Panasonic и Hall. Ниже приводится полезное видео.

Конечно, на расширениях популярного сайта YouTube предлагается множество видеороликов, но все они практически одинаковы, а благодаря подробному описанию процесса нет необходимости просматривать весь материал.

Как быстро и правильно заменить ремень генератора на приоре

Интересно! Если вам посчастливилось стать владельцем Приоры с ГУР и А/С 21703-33, 21713-33 и 21723-33 (такие модели выпускались, но в очень небольшом количестве с двигателями 11126), то процесс замены ремня привода генератора будет отличаться только тем, что его нужно установить на шкивы всех приводных агрегатов, а также на обводной ролик и ролик натяжителя.

Замена ремня генератора на Приоре с кондиционером и ГУРом по инструкции

Если вы предпочитаете заменить ремень генератора на своей Приоре в соответствии с инструкцией, как предлагает производитель, важно взять в руки головку Torx-E8 (а не 10, как предлагает производитель).

Как быстро и правильно заменить ремень генератора на приоре

Вам потребуется открутить болты, крепящие подушку к кронштейну. Эта головка является камнем преткновения для большинства владельцев Prior. Далее мы рассмотрим особенности замены ремня генератора другим способом, который также может быть полезен автовладельцам.

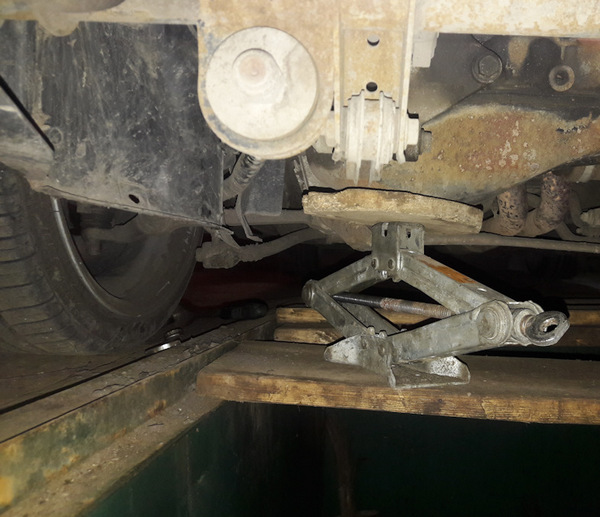

  1. После снятия натяжного ролика необходимо также установить домкрат под двигатель, а затем вывернуть болт, удерживающий заднюю опору двигателя. Показано на фото ниже.

    Как быстро и правильно заменить ремень генератора на приоре

  2. Просто ослабьте первый болт и снимите второй, открутив сначала гайку. Если этого не сделать, резиновый наполнитель (подушка) может деформироваться при подъеме двигателя.
  3. Затем открутите два болта с помощью Torx-E8.

    Как быстро и правильно заменить ремень генератора на приоре

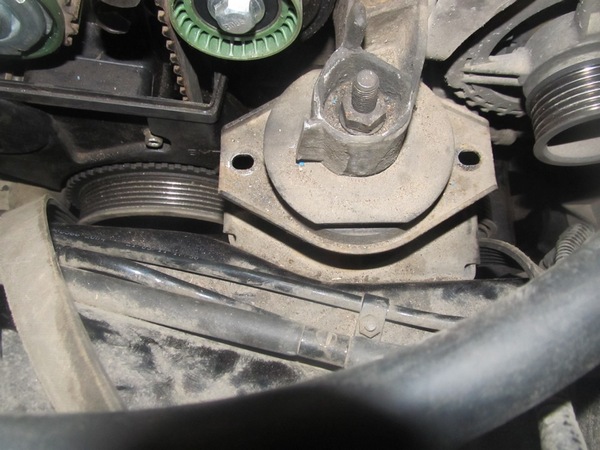

  4. Сразу следует отметить, что гайку, соединяющую кронштейн с опорой двигателя, можно также открутить ключом “на 17”. Однако этот метод не рекомендуется, так как двигатель придется поднять гораздо выше, чтобы вывести кронштейн из соединения со штифтом, торчащим из кронштейна, чтобы освободить место для ввода ремня. Однако он вполне подходит, если головка Torx-E8 недоступна.

    Как быстро и правильно заменить ремень генератора на приоре

  5. Затем слегка приподнимите двигатель домкратом (если вы открутили гайку под ключом “17”, двигатель должен быть приподнят как минимум на 5-8 см) и снимите ремень. Таким же образом на его место вставляется новый компонент, и сборка устройства производится в обратном порядке.

    Как быстро и правильно заменить обгонный ремень генератора на автомобиле Prora

  6. Кстати, если вы открутили винты с головкой Torx, вы можете заменить их на обычные, чтобы в следующий раз не искать нужный инструмент. Кроме того, головки этих винтов очень хрупкие и быстро соскальзывают, поэтому их желательно заменять в каждом случае.

    Как поменять ремень генератора на приоре

Читайте также:  Не работает датчик топлива на ВАЗ 2109 - причины и способы решения

Интересно! Если края винтов с головкой Torx соскользнули при попытке их открутить, лучший способ решить проблему – снять правый кронштейн и заменить его на кронштейн. Для этого открутите 3 болта на носовой стороне и одну гайку, крепящую кронштейн к двигателю. Правая скоба кронштейна на Priora имеет артикул 21100-1001195-00. Сняв ее вместе с кронштейном, можно попытаться открутить болты с шлицевыми головками или, в крайнем случае, просто заменить их.

После установки и натяжения ремня необходимо убедиться, что он не издает никаких необычных звуков. Наличие таких звуков указывает на то, что изделие недостаточно или чрезмерно затянуто. Ниже представлен видеоролик, подробно описывающий процесс замены ремня генератора на Приоре с кондиционером Hall.

А также инструкции по замене ремня генератора на Приоре с кондиционером Panasonic. Сравнив видеоролики, можно увидеть, что разницы в этом процессе для разных ВАЗ-2170 нет.

Интересно! Здесь вы узнаете, какой размер ремня генератора выбрать для Priora в зависимости от комплектации. Изделия различаются по размеру, поэтому на этот вопрос следует обратить особое внимание.

Наконец, не забудьте проверить качество натяжения ремня, запустив двигатель и включив электрооборудование. Если ремень не свистит или свистит некоторое время, а затем останавливается, все в порядке. Если он свистит, повторите процедуру натяжения и при необходимости подтяните или ослабьте изделие.

Наконец, стоит отметить, что ремень генератора – это критически важный компонент, который влияет не только на зарядку аккумулятора. Генератор питает все электрооборудование автомобиля, поэтому в случае поломки ременной передачи автомобиль будет быстро обездвижен из-за разряженного аккумулятора.

Важно отметить, что если на автомобилях карбюраторного типа можно было проехать довольно большое расстояние с порванным ремнем генератора, то на автомобилях инжекторного типа это уже не так. Автомобили с инжекторами не смогут проехать большое расстояние, поскольку такие двигатели потребляют больше электроэнергии, а значит, быстрее разряжают аккумулятор.

Кроме того, в связи с тем, что в инжекторных двигателях используются чувствительные к напряжению и току устройства, такие как ЭБУ, CBKE и т.д., не рекомендуется эксплуатировать автомобиль с оборванным ремнем генератора. Эти электрические устройства могут выйти из строя, так как батарея разряжается из-за перебоев в подаче электроэнергии.
